Casambi CBU-TED-LR - Dimmer Trailing Edge Bluetooth Long Range cho LED và Halogen

Một dự án cải tạo chiếu sáng khách sạn hoặc văn phòng thường đặt SI/ME trước lựa chọn khó: thay toàn bộ luminaire để có dimming hiện đại, hay giữ fixture cũ và chấp nhận không có điều khiển thông minh. Việc thay luminaire đồng nghĩa với chi phí vật tư, chi phí nhân công lắp đặt và thời gian ngừng hoạt động của công trình. Giữ fixture cũ đồng nghĩa với thiếu khả năng dimming, thiếu tích hợp vào hệ thống tự động hóa.

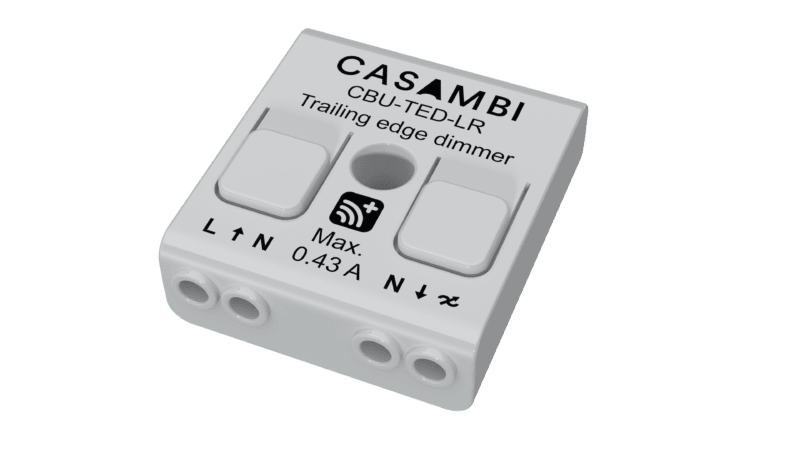

CBU-TED-LR của Casambi giải quyết bài toán này bằng cách đưa toàn bộ khả năng dimming thông minh Casambi vào một module 15 gram, kích thước nhỏ hơn một hộp diêm, lắp trong hộp nối hoặc bên trong luminaire mà không cần thay đổi fixture. Đèn sợi đốt, halogen, LED TRIAC-compatible hiện hữu trở thành node trong Casambi mesh ngay sau khi lắp CBU-TED-LR.

CBU-TED-LR là gì và hoạt động như thế nào

CBU-TED-LR là dimmer trailing-edge (cắt pha sau) do Casambi Technologies Oy sản xuất tại Phần Lan, tích hợp sẵn Casambi BLE Long Range. Thiết bị nằm trong chuỗi sản phẩm CBU (Casambi Bluetooth Unit), là lớp thêm vào (retrofit) cho các tải AC tương thích.

Phương pháp trailing-edge hoạt động bằng cách cắt phần cuối của mỗi chu kỳ sóng điện AC thay vì cắt phần đầu như leading-edge (TRIAC). Cách cắt này tạo ra ít nhiễu điện từ hơn và phù hợp hơn với đèn LED và CFL dimmable so với leading-edge. Tuy nhiên, không phải mọi LED đều tương thích: chỉ LED "TRIAC-compatible" hoặc "phase-cut dimmable" và "trailing-edge dimmable" mới hoạt động ổn định.

Sau khi lắp và cấp điện, CBU-TED-LR tự động xuất hiện trong Casambi app như một node mới. Người dùng cấu hình profile phù hợp, sau đó thiết bị tham gia Casambi mesh và có thể nhận lệnh từ app, từ wall switch vật lý (Smart Switching), hoặc từ các node khác trong network.

Long Range mode của CBU-TED-LR khuếch đại phạm vi BLE lên tối đa 50 m trong nhà và 200 m ngoài trời. Chế độ này chỉ kích hoạt khi toàn bộ network được cấu hình Long Range và tất cả thiết bị trong network đều là Long Range capable. Khi network ở chế độ Balanced hoặc Better Performance, CBU-TED-LR hoạt động ở phạm vi standard.

Mỗi CBU-TED-LR trong network đồng thời đóng vai trò repeater, giúp mesh mở rộng mà không cần bộ khuếch đại tín hiệu riêng. Network Casambi hỗ trợ tối đa 250 thiết bị.

Sơ đồ kết nối và lắp đặt CBU-TED-LR

Trước khi đấu nối, ngắt hoàn toàn nguồn điện và xác nhận điện áp đã tắt. CBU-TED-LR hoạt động ở 85–240 VAC, phù hợp với lưới điện Việt Nam 220 V.

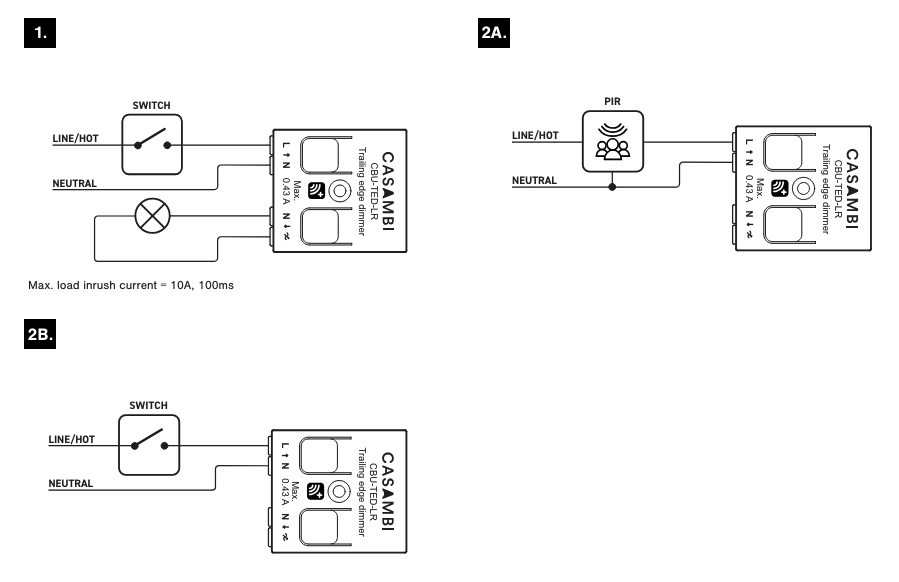

Sơ đồ kết nối

Dùng dây đặc tiết diện 0,5–1,5 mm², tuốt vỏ 6–8 mm. Bấm nút phía trên vỏ dimmer để mở terminal, đưa dây vào, thả nút để khóa. Terminal input được đánh dấu L và N; terminal output đánh dấu N và ký hiệu sóng cùng mũi tên. Lắp đúng chiều in/out là bắt buộc.

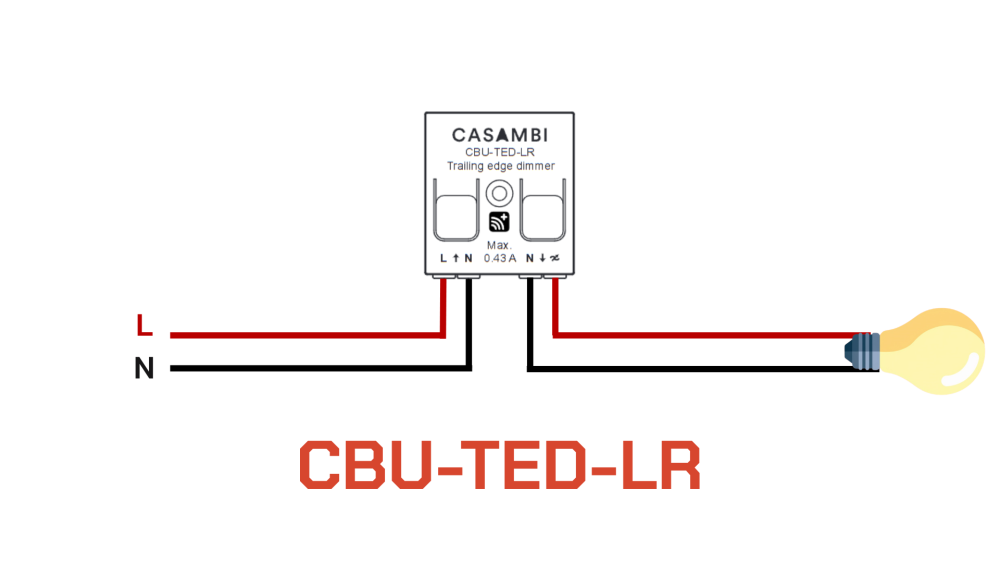

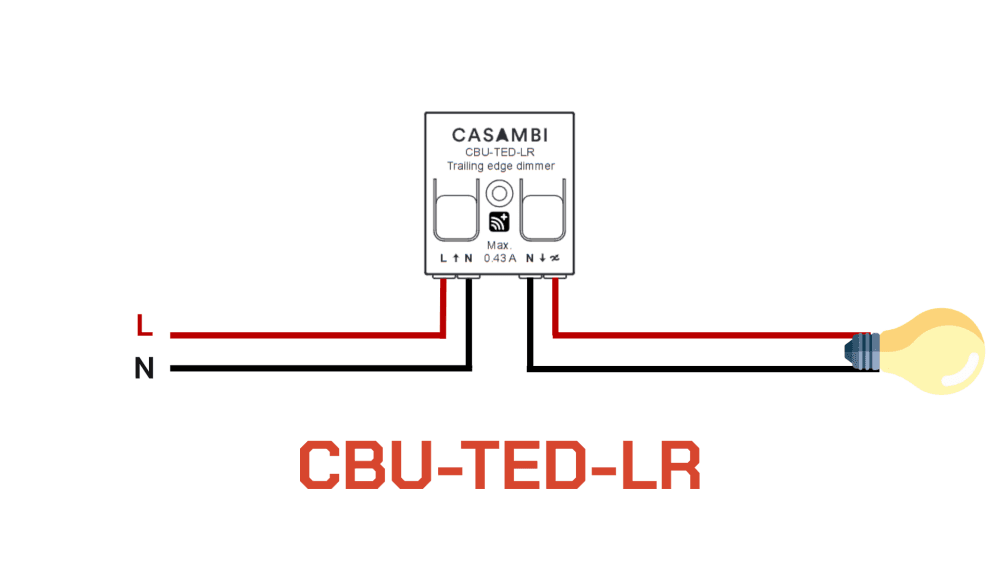

Sơ đồ 1 (dimmer cơ bản): cấp Phase vào L, Neutral vào N; output N ra tải. Switch truyền thống nối giữa Phase và L là tùy chọn. Đây là cấu hình cho cả 3 profile dimmer (CBU-TED, Linear, Log).

Sơ đồ 2A (sensor với PIR): dùng cho profile CBU-TED Presence. PIR kết nối song song với input, cho phép CBU-TED-LR phát presence information vào mesh khi có người.

Sơ đồ 2B (sensor với switch): tương tự 2A nhưng dùng wall switch thay PIR; CBU-TED-LR hoạt động như Bluetooth-enabled switch trong network.

Khi lắp trong môi trường nhạy nhiệt như bên trong luminaire hoặc hộp nối trần phía trên luminaire, kiểm tra nhiệt độ môi trường không vượt 45°C và nhiệt độ vỏ tại điểm tc (mặt dưới, được đánh dấu trên vỏ) không vượt 75°C. Nhiệt độ cao sẽ giới hạn công suất output tối đa. Đảm bảo thông gió tốt và không để gần vật liệu dễ cháy.

Tải tương thích và không tương thích

Loại tải Tối đa Tương thích
Đèn sợi đốt (Incandescent) 70W Có
Đèn halogen cao áp 230V 70W Có
LED dimmable (mains) 60W Có
CFL dimmable 60W Có

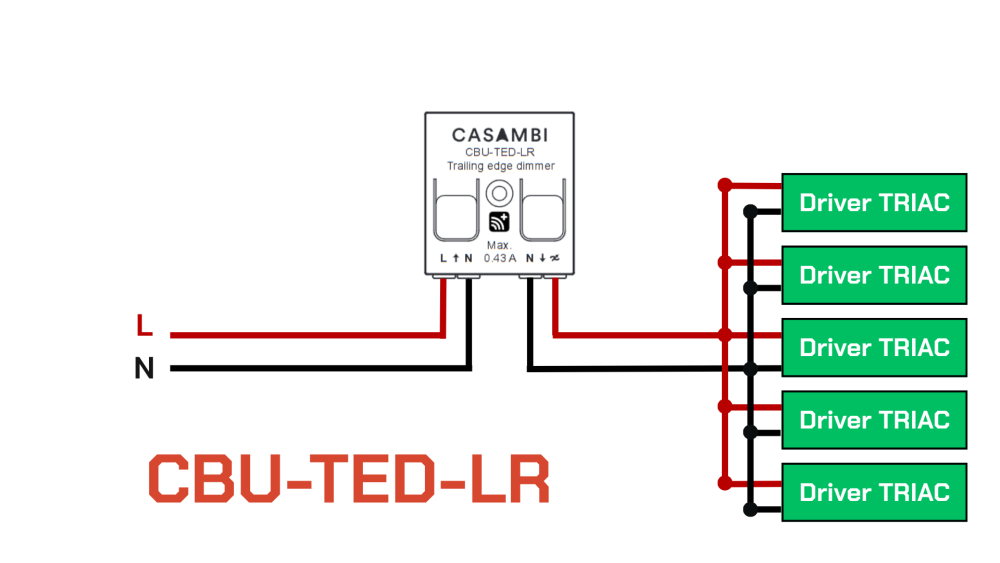

LED driver trailing-edge 60W Có
AC LED module 60W Có
LED không dimable - Không
Đèn huỳnh quang - Không
Motor, tải cảm ứng - Không

Không trộn lẫn nhiều loại tải khác nhau trên cùng một CBU-TED-LR.Khi đó LED sẽ sáng không đều do mỗi loại LED có độ sáng tại % khác nhau. Ngoài ra việc sử dụng nhiều loại LED khác nhau trên cùng 1 Line đèn sẽ khó tính toán công suất dòng khởi động dễ gây ảnh tưởng tuổi thọ thiết bị và có thể gây hỏng.

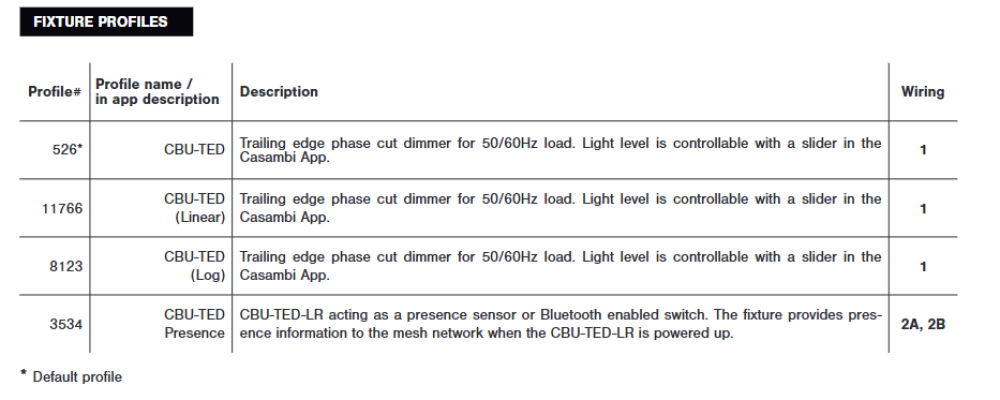

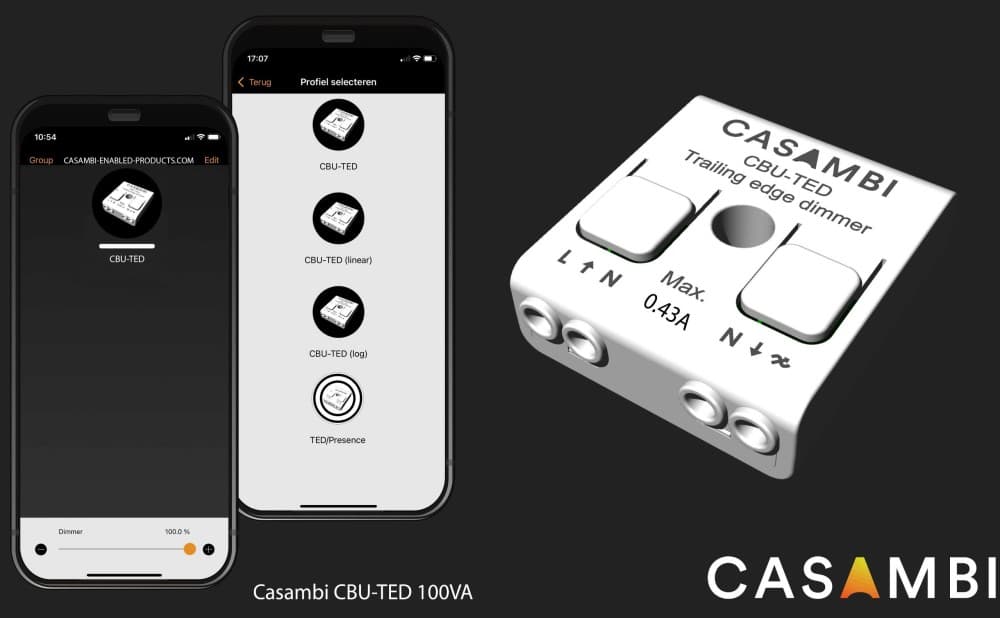

Fixture Profiles và đường cong dimming

Profile Đặc điểm
CBU-TED Trailing edge phase cut (default #526) Đường cong chuẩn trailing-edge
CBU-TED (Linear) Dimming tuyến tính, slider từ 0-100%
CBU-TED (Log) Dimming logarithmic, cảm giác tự nhiên hơn
CBU-TED Presence Hoạt động như cảm biến/switch trong Casambi

Với LED hiện đại, CBU-TED (Log) thường cho cảm giác dimming tự nhiên hơn vì mắt người cảm nhận ánh sáng theo thang logarithmic. Tuy nhiên, nếu cần đồng bộ nhiều dimmer cùng zone, dùng Linear để đảm bảo nhất quán.

Smart Switching: điều khiển không cần app

CBU-TED-LR hỗ trợ điều chỉnh độ sáng bằng công tắc nguồn AC thông thường, không cần app:

  1. Bật đèn từ công tắc tường như bình thường.
  2. Flick công tắc tắt nhanh dưới 1 giây rồi bật lại: đèn bắt đầu tăng sáng dần.
  3. Flick lần 2 ở mức sáng mong muốn: mức đó được lưu vào bộ nhớ.
  4. Nếu không flick lần 2 trong 8 giây: đèn tăng đến 100% và lưu mức đó.

Đây là tính năng có giá trị thực tế khi commissioning hoặc khi người dùng không muốn dùng app cho thao tác thông thường.

Ứng dụng CBU-TED-LR

CBU-TED-LR phù hợp nhất cho các tình huống retrofit, tức là thêm dimming thông minh vào fixture hiện hữu thay vì thay mới. Thiết bị đặc biệt hiệu quả ở các công trình muốn tích hợp Casambi mesh mà không thể hoặc không muốn thay toàn bộ luminaire.

Dự án cải tạo khách sạn với hàng trăm phòng dùng đèn downlight halogen hoặc LED retrofit: thay vì thay luminaire, SI lắp CBU-TED-LR vào hộp nối trần từng phòng. Toàn bộ hệ thống chiếu sáng nâng lên dimming thông minh Casambi với chi phí vật tư và nhân công thấp hơn đáng kể.

Profile 3534 CBU-TED Presence cho phép dùng CBU-TED-LR vừa như dimmer vừa như Bluetooth switch/sensor trong cùng network. Khi lắp kèm PIR bên ngoài, thiết bị broadcast presence data vào mesh, các node khác trong network có thể phản ứng theo logic đã cài trong Casambi app.

Ba profile dimmer (CBU-TED, Linear, Log) cung cấp đường cong dimming khác nhau để tối ưu hóa trải nghiệm thị giác. Profile Log phù hợp hơn với LED vì mắt người cảm nhận độ sáng theo hàm logarithmic; profile Linear phù hợp cho halogen và sợi đốt.

Ứng dụng thực tế trong dự án

Trong dự án cải tạo tòa văn phòng 8 tầng tại TP.HCM với 180 phòng làm việc, mỗi phòng có 6 downlight halogen MR16 qua biến áp điện tử: SI lắp 1 CBU-TED-LR vào hộp nối trần mỗi phòng, nối trailing-edge output đến tải halogen + biến áp điện tử. Profile CBU-TED Log được chọn để đường cong dimming mượt hơn với tải halogen. Toàn bộ 180 phòng tham gia Casambi Long Range mesh. Quản lý tòa nhà điều khiển từng tầng và từng phòng qua Casambi app; bảo vệ tòa nhà có thể tắt toàn bộ đèn một thao tác. Chi phí thiết bị thấp hơn 60% so với phương án thay luminaire mới.

Trong chuỗi cửa hàng bán lẻ thời trang gồm 40 chi nhánh, mỗi chi nhánh có 30 spotlight track LED dimmable (TRIAC-compatible, 220 V): SI lắp CBU-TED-LR vào đầu mỗi spotlight hoặc trong hộp nối phân nhánh. Scene chiếu sáng buổi sáng khác buổi tối được quản lý tập trung qua Casambi Cloud. Nhân viên cửa hàng bật scene theo ca từ smartphone. Dòng inrush tối đa 10 A/100 ms của CBU-TED-LR đủ xử lý inrush của LED spotlight mà không cần bộ hạn chế dòng khởi động riêng.

Kết luận

CBU-TED-LR là giải pháp retrofit dimming thông minh Casambi tối ưu khi mục tiêu là nâng cấp hệ thống chiếu sáng hiện hữu lên điều khiển không dây mesh mà không thay luminaire. Kích thước 40x36x14mm, tương thích đèn LED trailing-edge, halogen và sợi đốt, hỗ trợ Long Range BLE và 4 profile linh hoạt giúp SI/ME triển khai nhanh trong mọi loại công trình.

Để được tư vấn thiết kế hệ thống dimming Casambi với CBU-TED-LR, liên hệ: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Không. Chỉ đèn LED "TRIAC-compatible", "phase-cut dimmable" hoặc "trailing-edge dimmable" mới tương thích. Đèn LED không có tính năng này sẽ không dim hoặc nhấp nháy. Luôn kiểm tra spec đèn LED trước khi lắp CBU-TED-LR.

Đủ cho phần lớn ứng dụng single-circuit với đèn LED (LED tiêu thụ ít hơn halogen rất nhiều). Với circuit có nhiều đèn song song, tổng công suất không được vượt 70 W. Nếu cần công suất cao hơn, cân nhắc DALCNET MINI-1AC-CASAMBI (350 W) hoặc chia nhiều circuit.

CBU-TED-LR chỉ hoạt động Long Range khi toàn bộ network Casambi được tạo ở chế độ Long Range và tất cả thiết bị trong network đều là Long Range capable. Nếu trong network có thiết bị không phải Long Range, network tự động revert về Balanced mode và CBU-TED-LR sẽ hoạt động ở phạm vi standard.

Có, nhưng phải đảm bảo nhiệt độ môi trường trong luminaire không vượt 45°C và điểm tc trên vỏ không vượt 75°C. Thực tế nhiều luminaire kín có nhiệt độ nội bộ cao hơn mức này khi hoạt động đủ tải, nên cần đo nhiệt độ thực trước khi lắp.

Bật đèn từ wall switch, sau đó tắt nhanh (dưới 1 giây) rồi bật lại ngay, đèn bắt đầu tăng dần từ mức hiện tại lên tối đa. Tắt lần thứ hai để chốt mức sáng mong muốn, mức này tự lưu. Nếu không tắt trong 8 giây, đèn đạt mức tối đa. Thao tác flick switch cũng cho phép chuyển giữa các scene Casambi đã cài đặt.

Không. Chỉ dùng một loại tải trên mỗi CBU-TED-LR. Pha trộn các loại tải khác nhau dẫn đến dimming không ổn định, nhấp nháy và có thể gây hỏng thiết bị.

Điểm tc là vị trí đo nhiệt độ tối đa trên vỏ thiết bị, nằm mặt dưới CBU-TED-LR ngay dưới đầu nối output và được đánh dấu trên vỏ. Nhiệt độ tại điểm tc không được vượt 75°C trong mọi điều kiện vận hành. Vượt quá giới hạn này liên tục sẽ rút ngắn tuổi thọ và có thể gây hỏng thiết bị.

Để đảm bảo an toàn và độ bền, thiết bị cần được chạy lùi tải (khoảng 70%) nhằm bù trừ cho hao hụt năng lượng thực tế và ngăn ngừa tình trạng quá nhiệt do dòng khởi động lớn gây ra.
