Trong các dự án smarthome và tòa nhà thông minh, kết nối không dây ngày càng quan trọng. Chuẩn Thread đang nổi lên như một giải pháp truyền thông ổn định, tiết kiệm năng lượng và có khả năng tự phục hồi khi xảy ra sự cố. Tuy nhiên, để mạng Thread hoạt động hiệu quả, việc bố trí đúng vị trí của Thread Border Router (sau đây gọi tắt là TBR) và Thread Mesh Extender (sau đây gọi tắt là TME) là yếu tố then chốt.
Nếu TBR và TME được đặt sai vị trí, mạng có thể bị nhiễu bởi Wi-Fi, gặp hiện tượng mất gói tin, hoặc xuất hiện những điểm chết sóng khiến các cảm biến và thiết bị IoT không thể giao tiếp ổn định. Ngược lại, một phương án lắp đặt hợp lý sẽ giúp tăng cường độ phủ sóng, kéo dài tuổi thọ pin cho thiết bị và đảm bảo trải nghiệm người dùng luôn mượt mà.

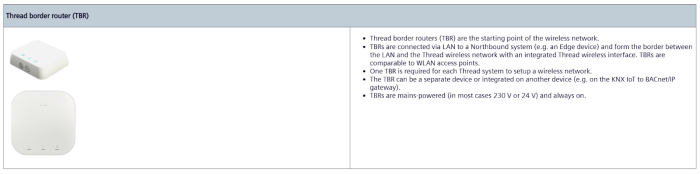

Thread Border Router trong mạng Thread là gì?
- Là cửa ngõ kết nối giữa mạng Thread nội bộ và mạng IP (Ethernet hoặc LAN).
- Có thể xem TBR giống như một access point trong Wi-Fi nhưng dành riêng cho Thread.
- Mỗi hệ thống Thread bắt buộc phải có ít nhất một TBR để khởi tạo mạng.
- TBR thường được tích hợp sẵn trong các thiết bị gateway, ví dụ KNX IoT to BACnet/IP gateway.
- Luôn được cấp nguồn điện (230 V hoặc 24 V), hoạt động liên tục.
Thread Mesh Extender trong mạng Thread là gì?
- Là thiết bị mở rộng sóng trong mạng Thread, đảm bảo tín hiệu đến được các khu vực xa hoặc bị chắn bởi vật cản.
- Hoạt động tương tự repeater trong Wi-Fi, nhưng thông minh hơn nhờ kiến trúc mesh: dữ liệu có thể đi theo nhiều hướng, không phụ thuộc vào một đường duy nhất.
- TME không kết nối ra IP, chỉ làm nhiệm vụ duy trì mesh và chuyển tiếp dữ liệu.
- Luôn cấp nguồn và hoạt động 24/7, thường bố trí tại các vị trí dễ suy hao sóng như hành lang dài, gần cửa chống cháy, hoặc khu vực nhiều bê tông.

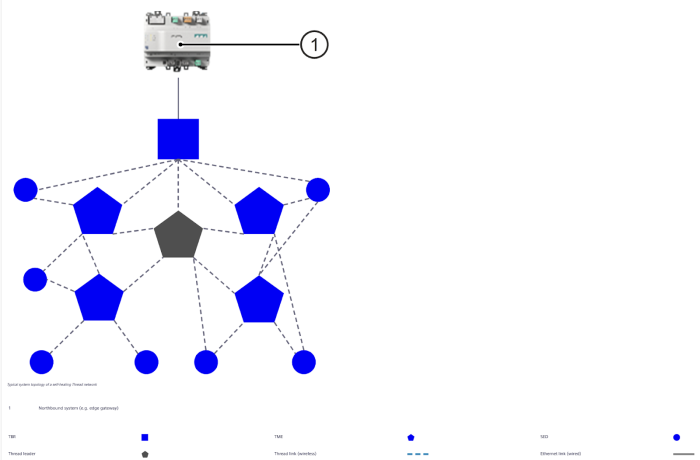

Sự kết hợp đúng của TBR và TME sẽ giúp mạng Thread vừa có kết nối ổn định, vừa có vùng phủ rộng, hạn chế tối đa điểm chết sóng trong công trình.
Vì sao cần lưu ý về vị trí của Thread Border Router và Thread Mesh Extender?
Một mạng Thread có thể tự phục hồi khi có sự cố, nhưng nếu TBR và TME được đặt sai vị trí, hệ thống sẽ khó duy trì sự ổn định. Vị trí lắp đặt quan trọng là do ba lý do chính sau đây.
Thread Border Router/Mesh Extender ảnh hưởng trực tiếp đến độ ổn định của mạng
TBR là điểm xuất phát của toàn bộ mạng Thread. Nếu đặt ở vị trí xa switch mạng hoặc khu vực nhiều vật cản, tín hiệu truyền đi sẽ suy yếu ngay từ đầu.
TME hoạt động như mắt xích trung gian. Nếu đặt không đúng chỗ, mesh sẽ bị đứt đoạn, khiến các thiết bị cuối (SED) không thể giao tiếp ổn định.
Lắp đặt đúng sẽ tránh nhiễu từ Wi-Fi và các sóng vô tuyến khác
Thread sử dụng băng tần 2.4 GHz, cùng dải với Wi-Fi, Zigbee và Bluetooth. Nếu đặt TBR/TME ngay cạnh access point Wi-Fi, tín hiệu dễ bị chồng lấn, gây mất gói tin.
Một vị trí lắp đặt hợp lý giúp Thread hoạt động ở kênh ít nhiễu (25 hoặc 26), tăng độ tin cậy cho toàn hệ thống.
Lắp đặt đúng giúp mở rộng vùng phủ sóng hiệu quả
Trong công trình nhiều tầng, nhiều tường bê tông hoặc cửa chống cháy, việc chọn đúng vị trí đặt TME sẽ quyết định liệu tín hiệu có vượt qua được các khu vực chết sóng hay không.
Nếu lắp TME sai chỗ, mạng Thread sẽ phải tạo nhiều “hops” hơn mức cần thiết, làm tăng độ trễ và giảm tuổi thọ pin của các thiết bị không dây.
Nguyên tắc chung khi bố trí Thread Border Router và Thread Mesh Extender

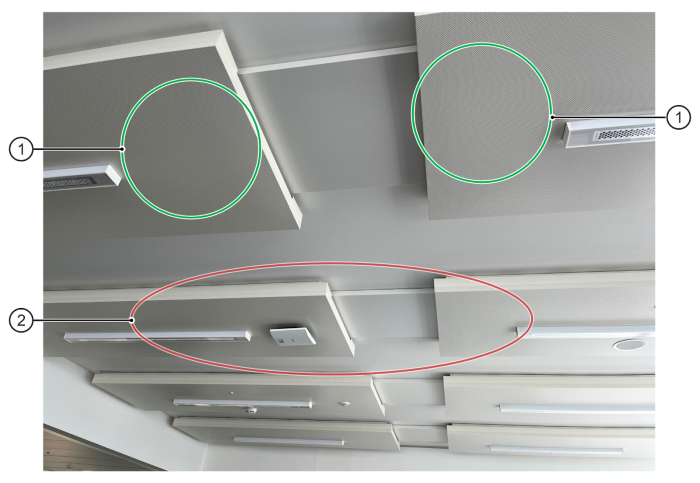

1. Vị trí lắp đặt được khuyến nghị (đủ khoảng cách đến điểm truy cập WLAN)
2. Vị trí lắp đặt không được khuyến nghị (quá gần điểm truy cập WLAN)
Để mạng Thread đạt độ ổn định cao, Siemens khuyến nghị tuân thủ một số nguyên tắc cơ bản trong quá trình bố trí TBR và TME:
Luôn lắp ở vị trí cao
- TBR và TME nên được đặt cách sàn ít nhất 2 mét để giảm suy hao tín hiệu.
- Tránh lắp trong tủ kim loại, sau tường bê tông hoặc trần giả có nhiều ống dẫn.
Giữ đường truyền quang (line of sight) càng nhiều càng tốt
- Tín hiệu Thread suy giảm mạnh khi đi xuyên qua bê tông, cửa chống cháy, khu vực có nước (như bếp, toilet).
- Cần đảm bảo giữa các TBR/TME hoặc thiết bị cuối có tầm nhìn thoáng nhất có thể.

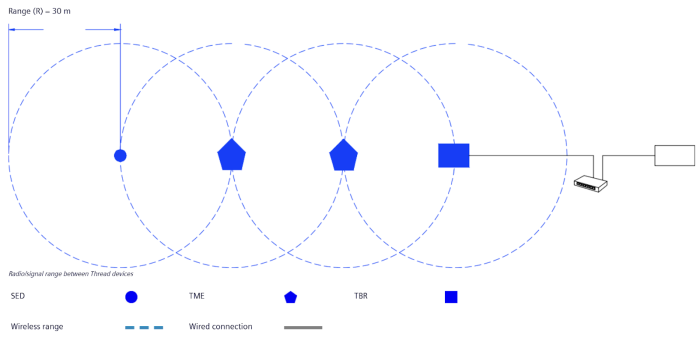

Tính toán khoảng cách hợp lý
- Phạm vi trung bình trong nhà: 15–30 m.
- Mỗi hop tối đa 30 m, toàn hệ thống nên giới hạn 4 hops (tương đương tối đa 3 TME giữa TBR và thiết bị cuối).
Đảm bảo vùng phủ sóng chồng lấn
- Sóng từ TBR và TME nên giao nhau một phần để mạng có thể tự phục hồi (self-healing) khi một node bị ngắt.
- Không để các thiết bị “đứng một mình” ngoài vùng phủ sóng.
Tránh đặt gần nguồn gây nhiễu
- Không đặt TBR/TME ngay cạnh access point Wi-Fi, bộ phát Bluetooth hoặc lò vi sóng.
- Nếu có nhiều Wi-Fi trong khu vực, nên cấu hình Thread hoạt động ở channel 25 hoặc 26 để giảm nhiễu.
Giữ điều kiện cấp nguồn ổn định
Cả TBR và TME đều là thiết bị cấp nguồn thường trực (230 V hoặc 24 V). Khi bố trí cần tính đến hạ tầng điện, tránh phụ thuộc vào ổ cắm di động hoặc vị trí khó bảo trì.
Tránh nhiễu Wi-Fi khi chọn kênh và vị trí đặt thiết bị
Cả Thread và Wi-Fi đều hoạt động trong dải tần 2.4 GHz, nên nếu không bố trí hợp lý, tín hiệu của chúng có thể chồng lấn, gây mất gói tin và làm giảm hiệu suất của mạng.

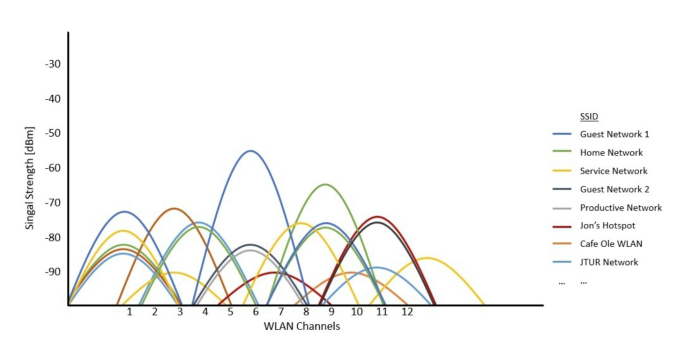

Hiểu về chồng kênh giữa Thread và Wi-Fi
- Wi-Fi phổ biến dùng các kênh 1, 6, 11, mỗi kênh chiếm băng rộng khoảng 22 MHz.
- Thread sử dụng kênh từ 11 đến 26. Trong đó, các kênh 11–24 dễ bị trùng với Wi-Fi.
- Thread thường được cấu hình ở kênh 25 hoặc 26, nằm ngoài vùng chính của Wi-Fi, do đó ít nhiễu hơn, ổn định hơn.
Nguyên tắc chọn kênh cho môi trường nhiều Wi-Fi
- Đặt Wi-Fi ở kênh 1 và 6, tránh dồn lên kênh 11.
- Dành kênh 25 hoặc 26 cho Thread để có “làn sóng riêng”.
- Nếu hạ tầng Wi-Fi quá dày đặc, có thể chuyển bớt thiết bị Wi-Fi sang băng tần 5GHz để giải phóng phổ 2.4 GHz cho Thread.
Tránh đặt thiết bị quá gần Access Point Wi-Fi
- Không lắp TBR hoặc TME ngay cạnh router, access point hoặc repeater Wi-Fi.
- Nếu buộc phải ở cùng khu vực, nên giữ khoảng cách vài mét để giảm bức xạ chồng lấn.
- Các thiết bị như WebEx station, bảng điện tử thông minh, loa Wi-Fi… nên kết nối qua Ethernet thay vì Wi-Fi để giảm nhiễu.
Ảnh hưởng của vật cản và cách khắc phục
Trong môi trường thực tế, tín hiệu Thread không truyền đi trơn tru như trên lý thuyết. Các vật cản trong công trình ảnh hưởng trực tiếp đến độ mạnh tín hiệu và sự ổn định của toàn mạng.
Bê tông và tường dày
Các cấu trúc bê tông cốt thép như tường chịu lực, thang máy, hầm kỹ thuật làm suy giảm sóng đáng kể.
Giải pháp lúc này đó là bạn có thể bố trí thêm TME ở hành lang hoặc khu vực giao nhau để tín hiệu “bắc cầu” qua khu vực bị chắn
Cửa chống cháy và tường ngăn lửa
Đây là những vật liệu đặc biệt dày, gần như chặn toàn bộ tín hiệu.
Giải pháp là lắp TBR riêng cho mỗi zone chống cháy hoặc đặt TME ngay sát cửa, ở vị trí cao để tín hiệu vượt qua tốt hơn.
Khu vực có nhiều nước
Nhà bếp, nhà vệ sinh với đường ống nước, bồn chứa hoặc tường có nước làm sóng Thread suy yếu mạnh.
Giải pháp cho khu vực này là tránh truyền xuyên qua tường nước, thay vào đó lắp thêm TME ở vị trí song song với tường chứa nước để tín hiệu đi vòng.
Kim loại và thiết bị điện lớn
Vật thể kim loại lớn (trần kim loại, tủ lạnh, máy bán hàng, tủ điện) hấp thụ và phản xạ sóng.
Để phòng ngừa, bạn nên giữ khoảng cách tối thiểu vài mét, tránh đặt TBR/TME sát vào các bề mặt kim loại.
Vật cản động (con người, nội thất di chuyển)
Khi vận hành thực tế, số lượng người, nội thất mới, tủ kệ hoặc cửa ra vào thay đổi có thể làm sóng yếu đi so với lúc kiểm tra ban đầu.
Do đó, cần lưu ý thiết kế chồng phủ sóng (overlap) để hệ thống có thể tự phục hồi (self-healing) khi một tuyến bị chắn.
Quy tắc về khoảng cách và số lượng hops
Trong thiết kế mạng Thread, khoảng cách giữa các thiết bị và số lần truyền tiếp (hop) là yếu tố quyết định đến độ ổn định, độ trễ và tuổi thọ pin của toàn hệ thống.
Khoảng cách tối ưu giữa các thiết bị
- Trong điều kiện công trình thực tế, sóng Thread có thể đi từ 15 m đến 50 m tùy môi trường.
- Siemens khuyến nghị lấy 30 m làm chuẩn khi lập sơ đồ phủ sóng.

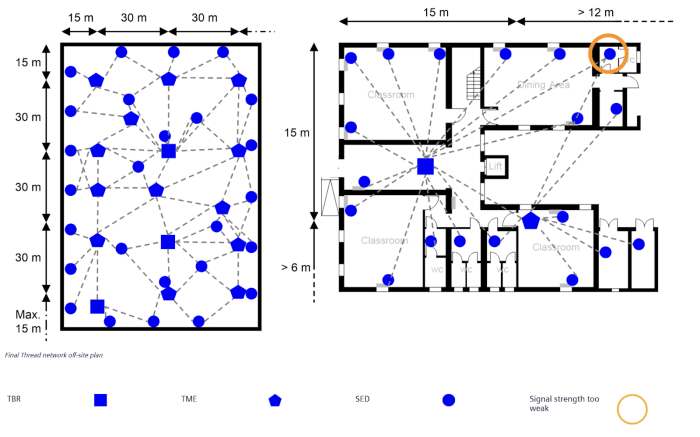

- Khi vẽ sơ đồ, có thể tạo lưới (grid) 30 × 30 m, bố trí TBR hoặc TME tại các giao điểm để hạn chế điểm chết.

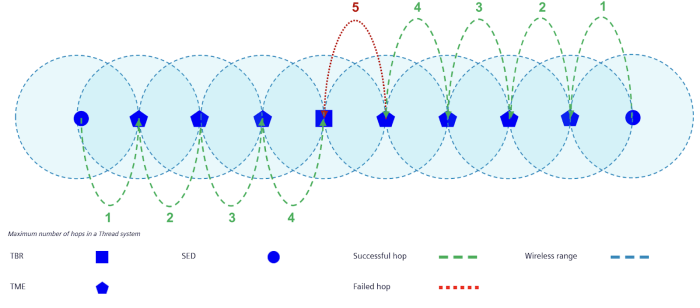

Số lượng hops tối đa
Mỗi lần tín hiệu đi qua một thiết bị trung gian (TME hoặc TBR) được tính là 1 hop.
Toàn bộ hệ thống nên giới hạn ở 4 hops từ TBR đến thiết bị cuối (SED). Nghĩa là tối đa 3 TME giữa TBR và SED.
Nếu vượt quá 4 hops, mạng vẫn hoạt động nhưng dễ gặp tình trạng tăng độ trễ và giảm ổn định.
Ảnh hưởng đến tuổi thọ pin
Nếu thiết bị cuối phải kết nối qua nhiều hops, thời gian truyền gói tin lâu hơn, làm pin cạn nhanh hơn.
Do đó, việc bố trí khoảng cách hợp lý giữa TBR và TME không chỉ giúp sóng mạnh, mà còn kéo dài thời gian sử dụng pin cho SED.
Kết luận và khuyến nghị từ thực tế từ KNXStore
Qua quá trình triển khai nhiều dự án smarthome và tòa nhà thông minh, KNXStore nhận thấy rằng TBR và TME chính là hai yếu tố quyết định sự thành công của một hệ thống Thread. Việc đặt sai vị trí không chỉ gây mất sóng, nhiễu Wi-Fi mà còn khiến thiết bị không dây tiêu hao pin nhanh và giảm trải nghiệm người dùng.
Một số khuyến nghị từ KNXStore:
- Luôn bắt đầu từ TBR: chọn vị trí có kết nối Ethernet ổn định, tránh bê tông dày và nguồn gây nhiễu.
- Tận dụng TME đúng chỗ: đặt tại các khu vực “khó nhằn” như hành lang dài, phòng nhiều vách ngăn hoặc sát cửa chống cháy.
- Tối ưu kênh tần số: ưu tiên cấu hình Thread ở channel 25 hoặc 26 để tránh đè sóng Wi-Fi.
- Giữ nguyên tắc 30 m – 4 hops: đây là mốc an toàn để đảm bảo kết nối ổn định và kéo dài tuổi thọ pin.
- Khảo sát thực tế là bắt buộc: KNXStore luôn tiến hành đo sóng và kiểm tra hiện trường trước khi chốt phương án lắp đặt, nhằm hạn chế tối đa sai số so với bản vẽ.
Từ kinh nghiệm thực chiến, KNXStore khẳng định rằng một mạng Thread được bố trí chuẩn ngay từ đầu sẽ giúp chủ đầu tư yên tâm vận hành lâu dài, giảm chi phí bảo trì và đảm bảo hệ thống luôn sẵn sàng mở rộng trong tương lai.
