Tính linh hoạt của CBU-DA-1P qua các Casambi Profile

Trong lĩnh vực chiếu sáng hiện đại, việc quản lý và điều khiển một hệ thống đèn DALI quy mô lớn luôn là một thách thức đối với các nhà thiết kế chiếu sáng. Với số lượng driver DALI ngày càng tăng, việc tạo ra các kịch bản chiếu sáng đa dạng và linh hoạt trở nên phức tạp hơn bao giờ hết.

Tuy nhiên, với sự ra đời của CBU-DA-1P, mọi thứ đã trở nên đơn giản hơn. Công nghệ này của Casambi không chỉ giúp bạn điều khiển một cách dễ dàng mà còn mở ra vô vàn khả năng sáng tạo trong thiết kế chiếu sáng.

Ưu điểm của thiết bị

CBU-DA-1P của Electronica OLFER cho phép điều khiển lên đến 50 driver DALI. Thiết bị này tích hợp nguồn điện cho bus DALI, đảm bảo dòng điện ổn định 100mA.

Bạn có thể dễ dàng chia các driver này thành 8 nhóm DALI khác nhau mà không cần công cụ nào khác. Ngoài ra, thiết bị còn có nút nhấn để điều khiển các thiết bị Casambi và cổng kết nối AC loop để dễ dàng tích hợp vào bất kỳ bộ đèn nào.

Điểm đặc biệt nhất của sản phẩm này là sự đa dạng của các profile Casambi, lên đến gần 100 loại cấu hình. Nhờ đó, bạn có thể tùy chỉnh thiết bị với nhiều chế độ điều khiển để phù hợp với nhiều tình huống sử dụng khác nhau.

Nhìn chung, có rất nhiều ưu điểm nổi bật mà thiết bị mang lại cho hệ thống chiếu sáng:

• Điều khiển tối đa 50 driver DALI.

• Có sẵn các Profile Casambi bao gồm tất cả các tính năng điều khiển hệ thống DALI thông dụng (nhóm, địa chỉ ngắn, DT6, DT8, RGB, TW, Dim to Warm, RGBW, XY...).

• Khả năng kết nối các thiết bị đầu vào DALI-2 như cảm biến và nút nhấn để biến chúng thành thiết bị Casambi.

• Các Profile của OLFER Electronics tự động cấu hình ban đầu các thiết bị này để đảm bảo khả năng tương thích, giúp người dùng dễ dàng sử dụng mà không cần các công cụ lập trình DALI phức tạp và tốn kém.

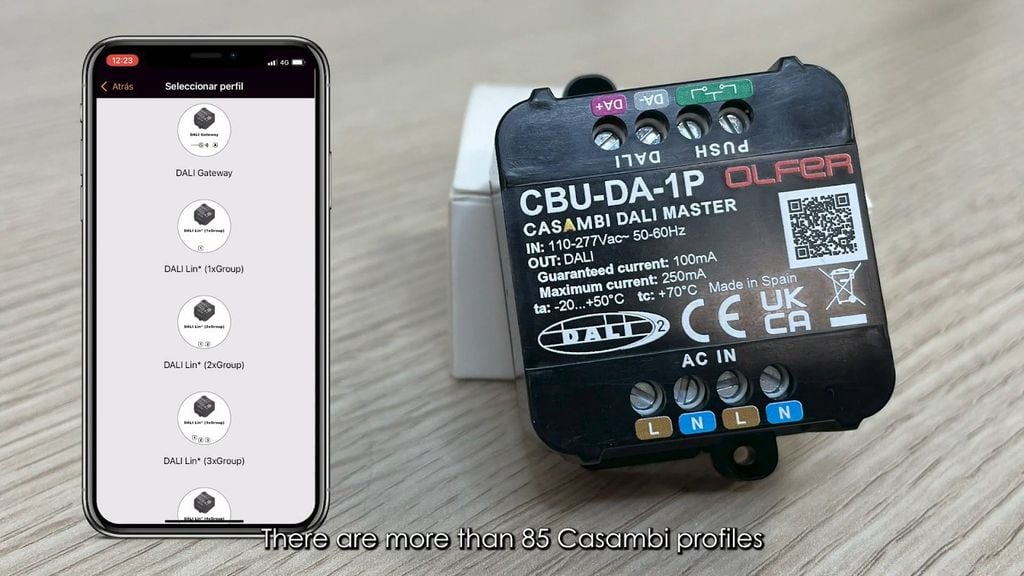

Để tải profile mong muốn, bạn chỉ cần kết nối CBU-DA-1P với ứng dụng Casambi, chọn "More -> Nearby devices -> Click on the icon of your device -> Change Profile". Sau đó, bạn có thể khám phá các chế độ điều khiển của các profile nổi bật.

Xem thêm: Tìm hiểu về Công nghệ chiếu sáng Casambi

Profile Casambi (Hồ sơ cấu hình) của thiết bị

Profile là một thuật ngữ đại diện cho phương pháp điều khiển cho Bộ điều khiển Casambi (Màu đơn, RGBW và Tunable White). Mỗi profile dưới đây đại diện cho một cách thức hoạt động khác nhau của thiết bị, cho phép người dùng tùy chỉnh và điều khiển hệ thống đèn của mình một cách linh hoạt. Nếu cần tư vấn, đừng ngần ngại liên hệ với chúng tôi, đội ngũ tư vấn KNXStore luôn sẵn sàng giúp đỡ bạn.

Tham khảo chi tiết các cấu hình profile Casambi của thiết bị CBU-DA-1P tại bài viết dưới đây

"DALI Broadcast". Điều khiển đồng thời tất cả các driver DALI đã kết nối. Khi thực hiện một thay đổi (như tăng giảm độ sáng) trên profile này, tất cả các đèn được kết nối sẽ thay đổi cùng lúc.

"DALI Broadcast + External". Chế độ này cũng điều khiển đồng thời tất cả các driver DALI, nhưng ngoài ra còn cho phép kết nối thêm các cảm biến ánh sáng/sự hiện diện DALI-2 và các module nút nhấn DALI-2.

Các thiết bị này sẽ được hiển thị trong ứng dụng Casambi như các cảm biến hoặc nút nhấn Casambi, giúp bạn điều khiển hệ thống một cách trực quan hơn.

"DALI 1xDIM SA...DALI 8xDIM SA". Chế độ này cho phép điều khiển độc lập lên đến 8 driver DALI đã kết nối.

Địa chỉ DALI sẽ được tự động gán và trong ứng dụng, bạn sẽ thấy một thanh trượt tương ứng với mỗi driver mà profile đó có thể điều khiển. Điều này có nghĩa là bạn có thể điều chỉnh độ sáng của từng đèn một cách độc lập.

"DALI (1xGroup)...DALI (8xGroup)". Cho phép điều khiển theo vùng lên đến 50 driver, được chia thành tối đa 8 nhóm DALI. Bạn có thể gán các driver vào các nhóm DALI trực tiếp từ ứng dụng Casambi mà không cần sử dụng bất kỳ công cụ lập trình DALI nào.

Trong ứng dụng, bạn sẽ thấy một thanh trượt tương ứng với mỗi nhóm DALI mà profile đó có thể điều khiển. Điều này rất hữu ích khi bạn muốn điều khiển cùng lúc một nhóm đèn nhất định.

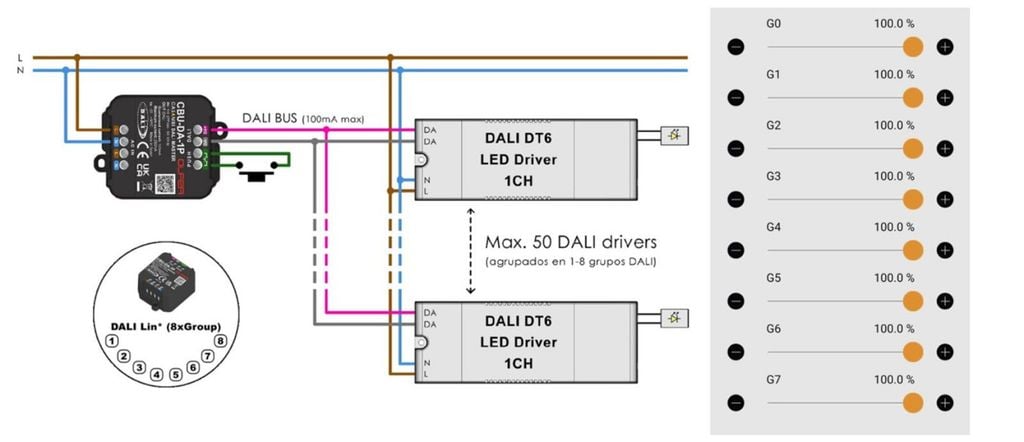

Sơ đồ kết nối (trái) và giao diện điều khiển (phải) của cấu hình “DALI (8xGroup)”

"DALI DT6 TW". Chế độ này cho phép bạn kết nối hai địa chỉ DALI khác nhau A0 - warm và A1 - cold) để điều khiển nhiệt độ màu độc lập với mức công suất của đèn. Đồng nghĩa với việc bạn có thể thay đổi màu sắc của ánh sáng (từ ấm sang lạnh) mà không cần thay đổi độ sáng.

"DALI DT6 Dim to Warm". Tương tự như profile Casambi DALI DT6 TW, nhưng ở đây nhiệt độ màu sẽ thay đổi tùy thuộc vào mức độ sáng tối của đèn. Khi giảm độ sáng, ánh sáng sẽ chuyển sang màu ấm hơn, và ngược lại.

"DALI DT6 RGB". Chế độ này cho phép bạn kết nối ba địa chỉ DALI khác nhau (A0 – red, A1 – green and A2 – blue) để điều khiển màu sắc RGB của đèn. Bạn có thể tạo ra bất kỳ màu sắc nào bạn muốn bằng cách kết hợp ba màu cơ bản này.

"DALI DT6 RGBW". Tương tự như DALI Dt6 RGB, nhưng thêm một kênh DALI màu trắng (A0 – red, A1 – green, A2 – blue and A3 – white). Điều này cho phép bạn tạo ra ánh sáng trắng tinh khiết hoặc kết hợp với các màu RGB để tạo ra nhiều màu sắc khác nhau.

"DALI DT6 RGB/W". Chế độ này cũng tương tự RGBW, nhưng cấu hình sẽ cho phép bạn điều chỉnh tỷ lệ giữa kênh màu trắng và hỗn hợp màu RGB. Điều này giúp bạn tạo ra các sắc thái màu trắng khác nhau.

"DALI DT8 TW Broadcast". Ở chế độ này, bạn có thể điều khiển đồng thời tất cả các driver DALI DT8 đã kết nối. Công suất và nhiệt độ màu của tất cả đèn cũng tương tự. Profile Casambi này rất hữu ích khi bạn muốn thay đổi ánh sáng của toàn bộ không gian một cách nhanh chóng.

"DALI DT8 TW (2xSA)". Chế độ cho phép bạn điều khiển độc lập 2 driver DALI DT8. Đồng thời địa chỉ DALI cũng được tự động gán.

Trên giao diện ứng dụng, bạn sẽ thấy 2 thanh trượt để điều chỉnh công suất và 2 thanh trượt để điều chỉnh nhiệt độ màu cho mỗi driver. Điều này có nghĩa là bạn có thể điều chỉnh độ sáng và màu sắc của mỗi đèn một cách độc lập.

"DALI DT8 TW (3xSA)". Chế độ này điều khiển độc lập 3 driver DALI DT8. Địa chỉ DALI sẽ được tự động gán.

Trên giao diện ứng dụng, bạn sẽ thấy 3 thanh trượt để điều chỉnh công suất của mỗi đèn và 1 thanh trượt để điều chỉnh chung nhiệt độ màu của cả 3 đèn.

"DALI DT8 TW (2xGroup)". Cho phép bạn chia các driver DALI DT8 thành 2 nhóm và điều khiển độc lập từng nhóm.

Bạn có thể tự do gán các driver vào nhóm mà không cần dùng đến công cụ lập trình DALI.

Trên giao diện ứng dụng, bạn sẽ thấy 2 thanh trượt để điều chỉnh công suất và 2 thanh trượt để điều chỉnh nhiệt độ màu cho mỗi nhóm.

"DALI DT8 TW (3xGroup)". Chế độ tương tự như (2xGroup) nhưng cho phép chia thành 3 nhóm. Bạn sẽ có 3 thanh trượt để điều chỉnh công suất của mỗi nhóm và 1 thanh trượt để điều chỉnh chung nhiệt độ màu của cả 3 nhóm.

"DALI DT8 Dim to Warm". Khi giảm độ sáng của đèn, nhiệt độ màu sẽ tự động chuyển sang ấm hơn. Hiệu ứng này tạo cảm giác tự nhiên và ấm cúng hơn.

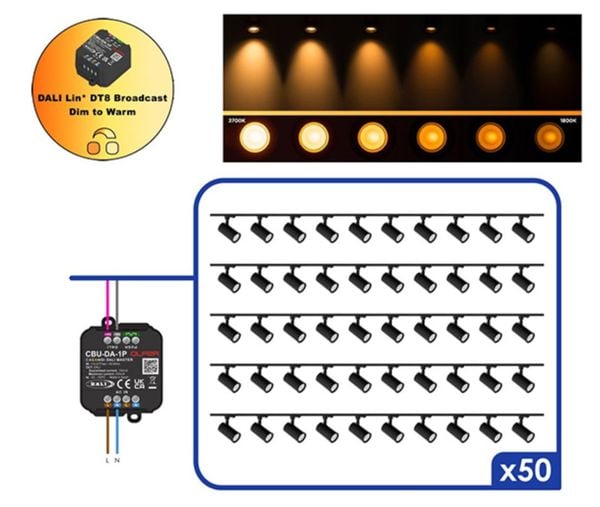

Ví dụ về ứng dụng của các cấu hình Dim to Warm. Khi chúng ta giảm công suất của đèn, nhiệt độ màu trở nên ấm hơn. Với cấu hình “DALI DT8 Dim to Warm”, chúng ta có thể điều khiển tới 50 trình điều khiển.

"DALI DT8 RGB". Kiểu Profile này cho phép kết nối các driver DALI DT8 (RGB) để điều khiển màu sắc RGB.

"DALI DT8 RGBW". Cho phép kết nối driver DALI DT8 (RGBW) để điều khiển màu sắc RGBW. Kênh màu trắng có thanh trượt riêng biệt trong ứng dụng.

"DALI DT8 RGB/W". Cho phép kết nối driver DALI DT8 (RGBW) để điều khiển màu sắc RGBW. Ứng dụng sẽ hiển thị một thanh trượt để điều chỉnh tỷ lệ giữa kênh màu trắng và hỗn hợp màu RGB.

"DALI DT8 RGB/TW". Cho phép kết nối driver DALI DT8 (RGB/Tc) để điều khiển màu sắc RGB và nhiệt độ màu của đèn LED.

"DALI DT8 RGBW/TW". Kết hợp các tính năng của profile RGBW và RGB/TW, cho phép bạn điều khiển đầy đủ cả màu sắc và nhiệt độ màu của đèn LED.

"DALI DT8 XY". Cho phép kết nối driver DALI DT8 (XY) để điều khiển màu sắc RGB của đèn LED thông qua tọa độ XY.

"DALI DT8 XY/TW". Cho phép kết nối driver DALI DT8 (XY/Tc) để điều khiển màu sắc RGB thông qua tọa độ XY và nhiệt độ màu.

"DALI Gateway". Biến thiết bị thành một cầu nối giữa hệ thống DALI có dây và mạng Casambi không dây.

"DALI Push Button". Cho phép kết nối các mô-đun nút nhấn DALI-2 vào hệ thống Casambi, hiển thị chúng trong ứng dụng như các nút nhấn Casambi (tối đa 8 nút nhấn).

"Push Button". Cho phép kết nối tối đa 2 nút nhấn NA để hoạt động trên mạng Casambi của bạn.

Với thiết bị CBU-DA-1P, bạn có thể dễ dàng quản lý một hệ thống chiếu sáng lớn vì nó cho phép điều khiển đến 50 trình điều khiển DALI cùng lúc và hỗ trợ đầy đủ các tính năng hiện đại của DALI như: Điều chỉnh màu sắc, nhiệt độ màu, và nhiều tính năng khác.

Thêm vào đó, bạn có thể kết nối các cảm biến và nút nhấn DALI-2 vào hệ thống để tạo ra các kịch bản điều khiển tự động. Điều đặc biệt là, thiết bị đã được cấu hình sẵn, do đó bạn sẽ tiết kiệm đáng kể về thời gian và công sức trong quá trình cài đặt.

Ngoài ra, các profile của OLFER Electronics thực hiện cấu hình tự động ban đầu cho loại thiết bị này để đảm bảo khả năng tương thích của nó một cách minh bạch cho người dùng và không cần các công cụ bên ngoài tốn kém để thực hiện lập trình DALI.

Với những tính năng ưu việt và khả năng tương thích cao, CBU-DA-1P chắc chắn sẽ là một công cụ đắc lực cho các nhà tích hợp giải pháp Casambi. Thiết bị này không chỉ đơn giản hóa quá trình cài đặt mà còn mở ra vô số khả năng sáng tạo trong thiết kế hệ thống chiếu sáng thông minh. Để khám phá thêm về CBU-DA-1P và các ứng dụng của nó, hãy liên hệ với KNXStore ngay hôm nay.
