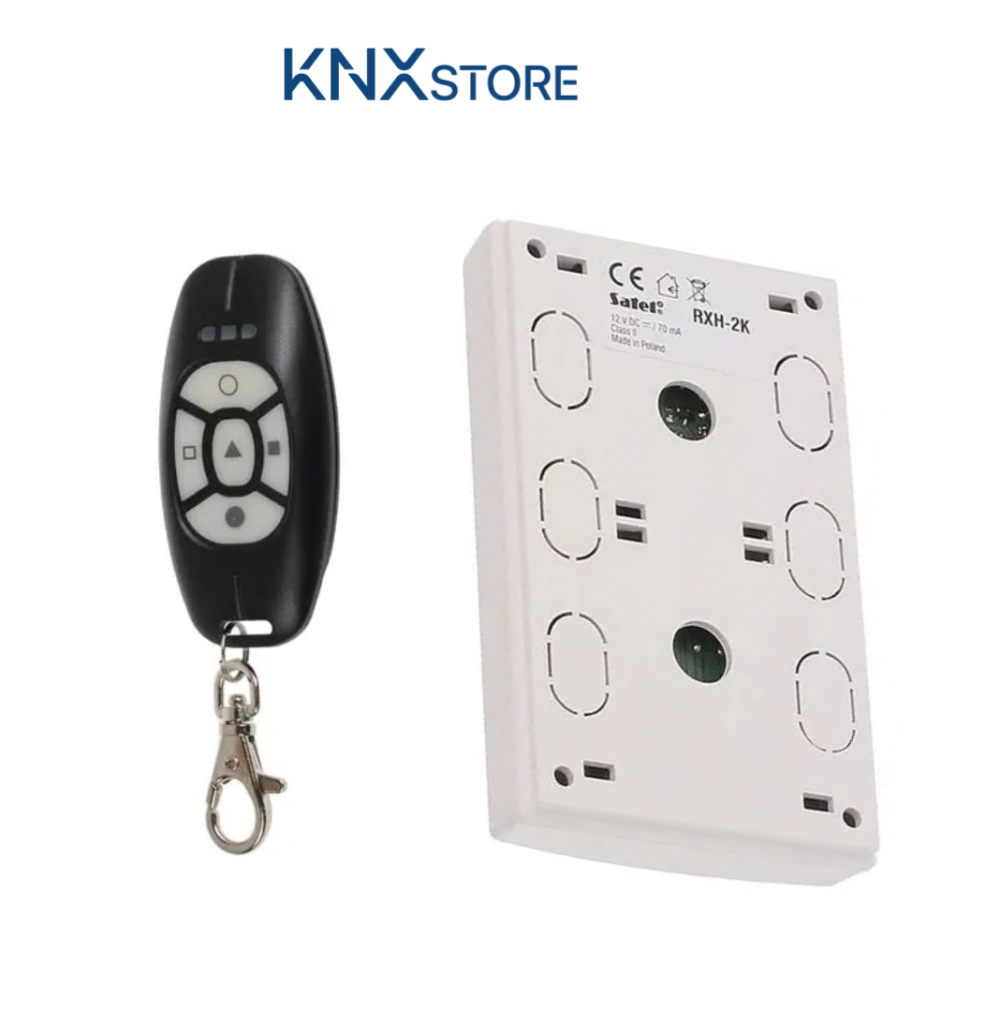

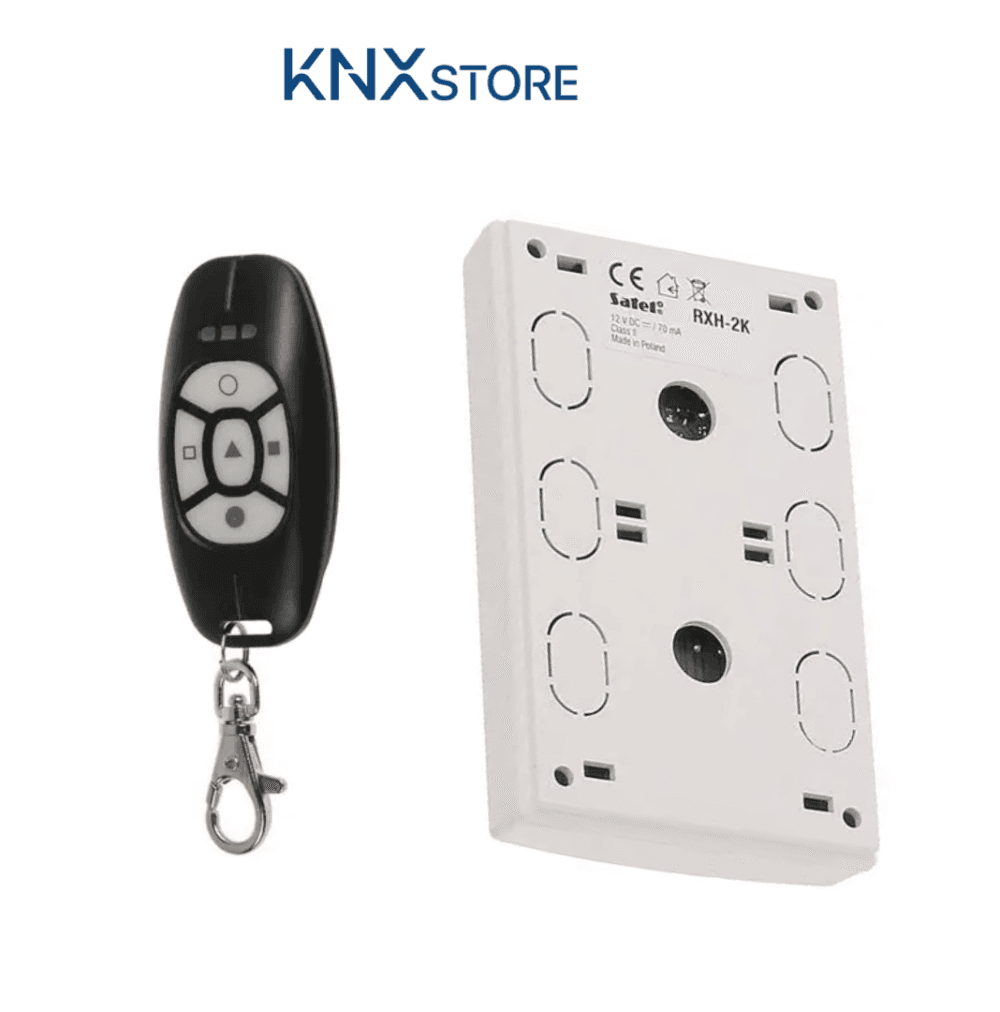

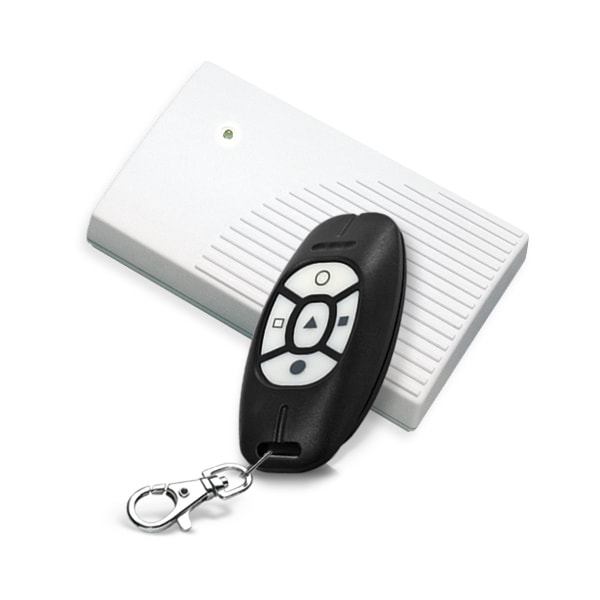

Satel RXH-2K - Bộ Điều Khiển Từ Xa Radio 433MHz Cho Tòa Nhà Thương Mại
RE-2K đủ tốt cho nhà ở và văn phòng nhỏ, nhưng khi quy mô tăng lên, 16 keyfob không còn đủ. Tòa nhà văn phòng, chung cư mini, kho xưởng có 50-300 người dùng keyfob cần giải pháp khác. RXH-2K mở rộng giới hạn lên 340 keyfob, thêm khả năng tích hợp trực tiếp với hệ thống báo động qua inputs AR và AL, và cài đặt hoàn toàn qua phần mềm DLOAD10.
Điểm khác biệt lớn nhất: RXH-2K biết trạng thái hệ thống báo động. Khi hệ thống armed, keyfob press có thể disarm và đồng thời mở cửa. Khi có alarm, RXH-2K nhận tín hiệu qua AL input và thay đổi hành vi theo lập trình. RE-2K không có khả năng này.
Inputs và Outputs đặc trưng của RXH-2K
Đây là điểm RXH-2K vượt xa RE-2K về khả năng tích hợp hệ thống:
Inputs
| Input | Chức năng |
|---|---|
| AR | Nhận tín hiệu armed/disarmed từ trung tâm báo động. Khi active = hệ thống đang armed. |
| AL | Nhận tín hiệu alarm từ trung tâm. Khi active = đang có alarm. |
AR và AL cho phép RXH-2K biết trạng thái hệ thống báo động và hành xử phù hợp. Ví dụ: khi AL active (đang alarm), nhấn keyfob vừa mở cửa vừa disarm + xóa alarm trong một thao tác.
Outputs
| Output | Loại | Thông số | Chức năng |
|---|---|---|---|
| Relay C/NC/NO | Relay | 2A / 24V DC | Điều khiển thiết bị trực tiếp |
| SS | OC | 500mA / 12V DC | Tín hiệu xác nhận relay kích hoạt. Phát pulse theo trạng thái armed: 1 pulse = armed, 2 pulse = disarmed, 4 pulse = disarmed + alarm cleared |
| LV | OC | 50mA | Pin keyfob yếu. Kết nối vào zone input trung tâm để ghi nhận cảnh báo |
SS output của RXH-2K thông minh hơn RE-2K. Ba chế độ pulse khác nhau cho phép trung tâm báo động phân biệt chính xác hành động nào vừa xảy ra.
Chế độ hoạt động relay (Monostable)
RXH-2K hỗ trợ Monostable với thời gian 1 đến 255 giây (mặc định 5s). Cài đặt qua phần mềm DLOAD10, không cần jumper vật lý như RE-2K.
Ngoài Monostable, RXH-2K cũng hỗ trợ Bistable (toggle) theo cài đặt trong DLOAD10.

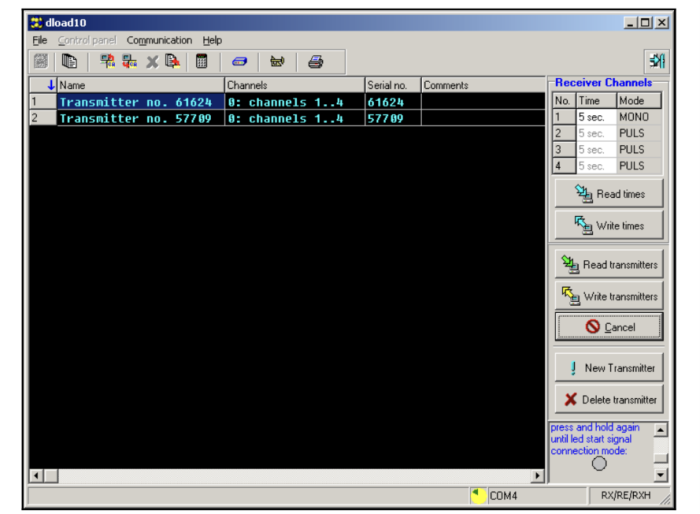

Phần mềm DLOAD10
RXH-2K cài đặt qua phần mềm DLOAD10 từ satel.eu. Kết nối PC vào RXH-2K qua:
- Terminals AL và LV (RS mode)
- Adapter DB9FC/RJ-KPL + PIN3/RX
Với DLOAD10 có thể thực hiện:
- Đăng ký và quản lý từng keyfob (tên, quyền, kênh điều khiển)
- Xóa từng keyfob mà không ảnh hưởng các keyfob khác
- Cài đặt thời gian monostable cho từng kênh
- Cấu hình hành vi SS output (số pulse, thời gian)
- Cấu hình phản ứng với AR/AL inputs
- Xuất danh sách keyfob đã đăng ký
Đây là ưu điểm lớn khi quản lý hệ thống 100+ keyfob: thay người dùng, thu hồi quyền, thêm mới đều thực hiện trên phần mềm.

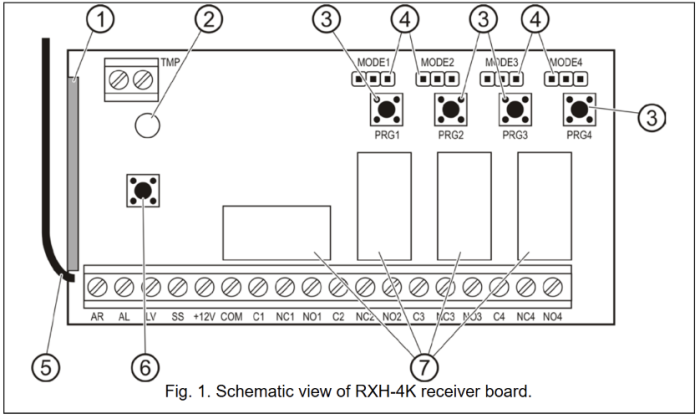

Nút PRG trên bo mạch
| Nút | Chức năng |
|---|---|
| PRG1 | Xóa tất cả keyfob (factory reset) |
| PRG2 (chỉ RXH-2K) | Chuyển sang chế độ PC communication qua DLOAD10 |
RXH-4K có PRG1 và PRG3 với chức năng khác nhau.
Keyfob tương thích
| Model | Số nút |
|---|---|
| MPT-300 | 5 nút |
| T-4 | 4 nút |
| T-2 | 2 nút |
| T-1 | 1 nút |
| P-4 | 4 nút |
| P-2 | 2 nút |
340 keyfob là giới hạn thiết bị, cả RXH-2K lẫn RXH-4K đều cùng giới hạn này.
Receiver superheterodyne
RXH-2K dùng kiến trúc receiver superheterodyne, sensitivity cao hơn so với superregenerative receiver thông thường. Trong môi trường nhiễu RF (khu công nghiệp, tầng hầm có nhiều thiết bị điện), RXH-2K duy trì hoạt động ổn định hơn. Đây là lý do RXH-2K là lựa chọn phù hợp cho tòa nhà thương mại và công nghiệp.
Ứng dụng điển hình
Chung cư mini, tòa nhà văn phòng: Mỗi cư dân / nhân viên có một keyfob T-2. RXH-2K quản lý đến 340 người. Khi cư dân rời đi, xóa keyfob qua DLOAD10, không ảnh hưởng người khác.
Tích hợp với INTEGRA/VERSA: AR input nhận tín hiệu armed từ trung tâm. Khi hệ thống armed, keyfob có thể kết hợp disarm + mở cửa trong một thao tác. SS output phát pulse xác nhận cho trung tâm ghi nhận log.
Kho hàng, nhà xưởng: Nhiều nhân viên vào ca khác nhau, mỗi người một keyfob. Quản lý tập trung qua DLOAD10. LV output cảnh báo khi pin yếu, không cần người dùng tự nhớ thay.
RXH-2K so với RE-2K
| Tiêu chí | RE-2K | RXH-2K |
|---|---|---|
| Số keyfob tối đa | 16 | 340 |
| Quản lý keyfob | Chỉ factory reset tất cả | DLOAD10: xóa từng keyfob riêng |
| Tích hợp báo động | Không | AR/AL inputs |
| SS output | 3 xung cố định | 1/2/4 xung theo trạng thái armed |
| LV output | Không | Có (cảnh báo pin keyfob) |
| Phần mềm cài đặt | Chỉ jumper + nút PRG | DLOAD10 đầy đủ |
| Nguồn | 9 đến 16V DC | 12V DC +-15% |
| Receiver | Superregenerative | Superheterodyne |
| Phù hợp |
Nhà ở, văn phòng nhỏ |
Tòa nhà thương mại, tích hợp hệ thống |
Kết luận
RXH-2K là lựa chọn phù hợp khi dự án cần quản lý nhiều keyfob, tích hợp với hệ thống báo động chuyên nghiệp, và cần cài đặt chi tiết qua phần mềm. Superheterodyne receiver đảm bảo độ tin cậy trong môi trường nhiễu RF. 340 keyfob và DLOAD10 đáp ứng nhu cầu tòa nhà thương mại quy mô trung bình đến lớn.
