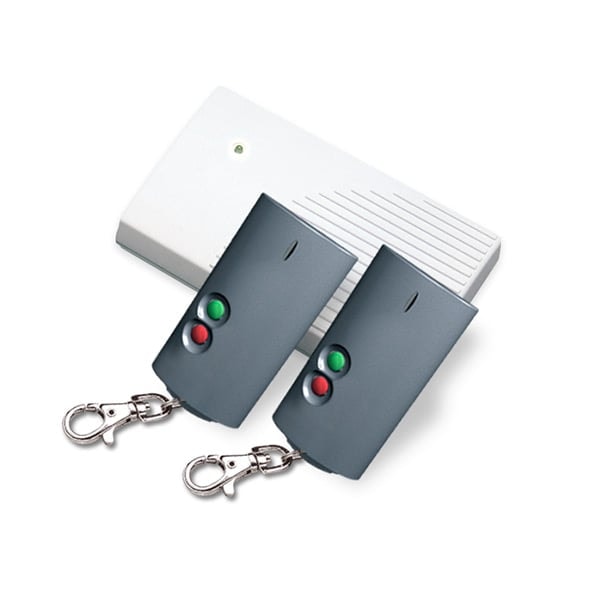

Satel RE-2K - Bộ Điều Khiển Từ Xa Radio 433MHz 2 Kênh

Điều khiển cửa garage, cổng, đèn, hay bất kỳ thiết bị điện nào bằng nút nhấn từ xa mà không cần đi dây thêm. RE-2K là receiver radio 433MHz tích hợp sẵn 2 relay output, hỗ trợ tối đa 16 keyfob, phù hợp cho nhà ở và văn phòng nhỏ.

Điểm khác biệt so với receiver đơn giản: RE-2K dùng mã hóa KeeLoq code hopping (Microchip Technology), nghĩa là mỗi lần nhấn nút keyfob phát một mã khác nhau. Không thể copy bằng thiết bị clone thông thường, bảo mật cao hơn đáng kể so với remote mã cố định.

Terminal đấu nối

Terminal Chức năng
SS Output tín hiệu OC, phát 3 xung ngắn (0.16s) khi relay kích hoạt. Kết nối được còi hoặc input zone trung tâm.
+12V Nguồn cấp vào (9 đến 16V DC)
COM Mass chung
TMP Tamper NC, mở khi nắp bị tháo. Kết nối vào zone tamper trung tâm báo động.
C1, C2 Common contact relay output 1, 2
NC1, NC2 Normally Closed relay output 1, 2
NO1, NO2 Normally Open relay output 1, 2

RE-1K không có terminal relay output 2 (không có C2/NC2/NO2).

Ba chế độ hoạt động relay (cài bằng jumper K1/K2)

Chế độ Jumper Cách hoạt động Dùng khi
Pulse Hai pin dưới (lower) Relay bật khi giữ nút, tắt khi nhả (tối đa 30s) Mở cổng tự đóng, nhấn giữ để giữ relay ON
Monostable Hai pin trên (upper) Nhấn nút - relay bật trong thời gian cài sẵn (1-250s, mặc định 5s) Mở cửa tự đóng sau X giây
Bistable Tháo jumper Nhấn nút thứ nhất = ON, nhấn nút thứ hai = OFF Điều khiển đèn, quạt, thiết bị bật/tắt

Mỗi kênh relay cài đặt chế độ độc lập qua jumper K1 (relay 1) và K2 (relay 2).

Cài đặt thời gian Monostable

Nếu dùng chế độ Monostable, thời gian relay giữ ON mặc định là 5 giây. Để thay đổi:

  1. Nhấn 2 lần nút PROGRAM. LED tắt.
  2. Nhấn nút keyfob điều khiển relay cần cài thời gian. LED nhấp nháy xanh-đỏ xen kẽ.
  3. Bấm giây đồng hồ, đến khi đúng thời gian muốn, nhấn keyfob lần nữa. LED sáng xanh.

Thời gian có thể cài từ 1 đến khoảng 250 giây.

LED chỉ thị trạng thái

LED Ý nghĩa
Sáng xanh liên tục Nguồn OK, hoạt động bình thường
Sáng đỏ Đang nhận tín hiệu từ keyfob
Đỏ nhấp nháy Nhận tín hiệu từ keyfob có pin yếu

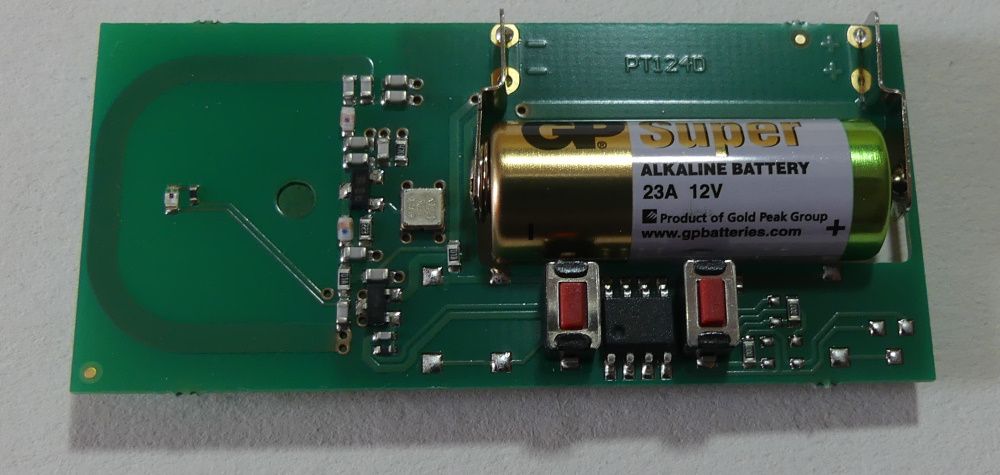

Khi thấy đỏ nhấp nháy, thay pin 23A 12V cho keyfob tương ứng sớm.

Keyfob tương thích

RE-2K hỗ trợ toàn bộ keyfob 433MHz dòng Satel:

Model Số nút Ghi chú
MPT-300 5 nút
T-4 4 nút

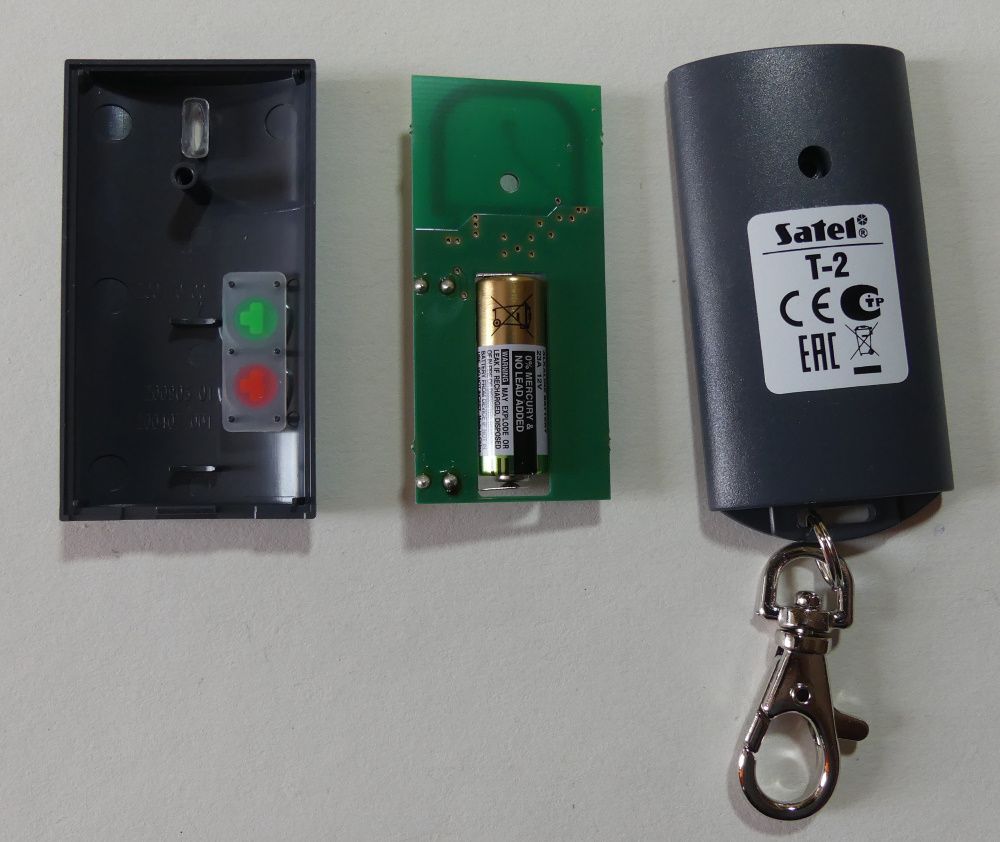

T-2 2 nút Kèm sẵn trong hộp (2 cái)
T-1 1 nút
P-4 4 nút
P-2 2 nút

Tối đa 16 keyfob trên một RE-2K. Mỗi keyfob đăng ký 1 nút gắn với 1 relay.

Đăng ký keyfob mới

  1. Nhấn nút PROGRAM một lần. LED nhấp nháy xanh.
  2. Nhấn nút keyfob cần đăng ký. LED nhấp nháy đỏ.
  3. Nhấn lại cùng nút keyfob đó. LED sáng xanh cố định = đăng ký thành công.

Nếu LED sáng xanh ở bước 2 (không nhấp nháy đỏ): hoặc đã đủ 16 keyfob, hoặc keyfob không được hỗ trợ.

Xóa tất cả keyfob (factory reset)

  1. Nhấn giữ nút PROGRAM.
  2. Sau 7 giây, khi LED nhấp nháy đỏ: nhả nút.
  3. Khi LED sáng xanh cố định: factory reset hoàn tất.

RE-2K so với RXH-2K: chọn cái nào?

Tiêu chí RE-2K RXH-2K
Số keyfob tối đa 16 340
Nguồn 9 đến 16V DC 12V DC +-15%
Tích hợp hệ thống báo động Không có AR/AL/LV inputs
Cài đặt qua phần mềm Không DLOAD10
SS output Có Có (thêm chế độ pulse báo hiệu armed/disarmed)
Phù hợp Nhà ở, văn phòng nhỏ Tòa nhà thương mại, tích hợp hệ thống

RE-2K phù hợp khi cần điều khiển đơn giản cho ít người dùng. Khi dự án có nhiều người dùng keyfob hoặc cần tích hợp vào hệ thống báo động, chọn RXH-2K.

Ứng dụng điển hình

Cửa garage/cổng tự động: Chế độ Pulse, nhấn giữ để giữ relay ON trong khi cổng đang mở. Nhả tay = relay tắt. Dùng NC1/NO1 kết nối vào board điều khiển motor cổng.

Điều khiển đèn khu vực: Chế độ Bistable, một nút bật/tắt đèn không cần giữ. Hai kênh độc lập điều khiển hai vùng chiếu sáng riêng.

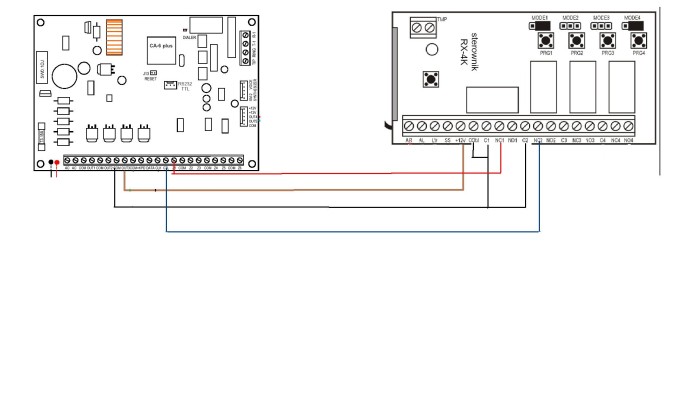

Tích hợp với hệ thống báo động: Kết nối SS output vào zone input trung tâm báo động. Ba xung ngắn từ SS xác nhận relay đã kích hoạt, trung tâm ghi nhận sự kiện.

Kết luận

RE-2K là giải pháp điều khiển từ xa radio đơn giản, đáng tin cậy cho nhu cầu nhà ở và văn phòng nhỏ. Hai kênh relay độc lập, 16 keyfob, ba chế độ hoạt động linh hoạt. KeeLoq code hopping bảo vệ chống clone. Kèm sẵn 2 keyfob T-2, lắp đặt và đưa vào dùng ngay.

Xem thêm: RXH-2K nếu cần quản lý nhiều keyfob hơn hoặc tích hợp với hệ thống báo động chuyên nghiệp.

Câu hỏi thường gặp

RE-2K là thiết bị độc lập, không cần trung tâm INTEGRA để hoạt động. Có thể kết nối SS output vào zone input INTEGRA 64 để ghi nhận sự kiện. Tuy nhiên RE-2K không đọc được trạng thái armed/disarmed của INTEGRA như RXH-2K.

200m là đo ngoài trời không vật cản. Trong tòa nhà cụ thể tường bê tông cốt thép, tầm xa giảm còn 30-60m tùy độ dày tường. Đặt RE-2K ở vị trí cao, tránh gần thiết bị điện lớn.

Có. Một keyfob có thể đăng ký vào nhiều receiver RE-2K khác nhau. Hữu ích khi cần một keyfob điều khiển cả cổng trước (RE-2K #1) lẫn đèn sân (RE-2K #2).

KeeLoq code hopping thay đổi mã sau mỗi lần nhấn, chống được các thiết bị clone thông thường. Đây là tiêu chuẩn phổ biến trong remote garage và bảo mật vật lý. Không phải mã hóa cấp cao nhất nhưng đủ an toàn cho ứng dụng thương mại thông thường.

Phụ thuộc tần suất sử dụng. Pin 23A có dung lượng nhỏ, ước tính 6-18 tháng với tần suất sử dụng bình thường (5-10 lần/ngày). Khi LED nhấp nháy đỏ trên RE-2K là dấu hiệu pin yếu.

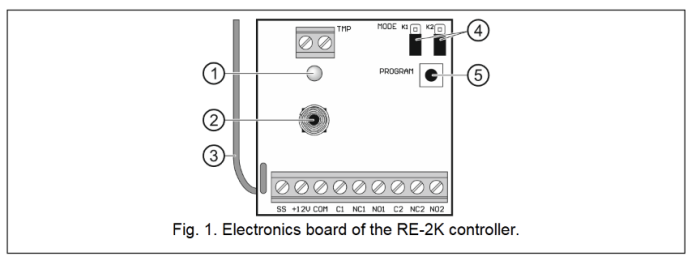

K1 (relay output 1) và K2 (relay output 2) nằm trên electronics board. Xem Figure 1 trong datasheet RE-2K để định vị. Cắm jumper vào hai pin dưới = Pulse, hai pin trên = Monostable, tháo jumper = Bistable.
