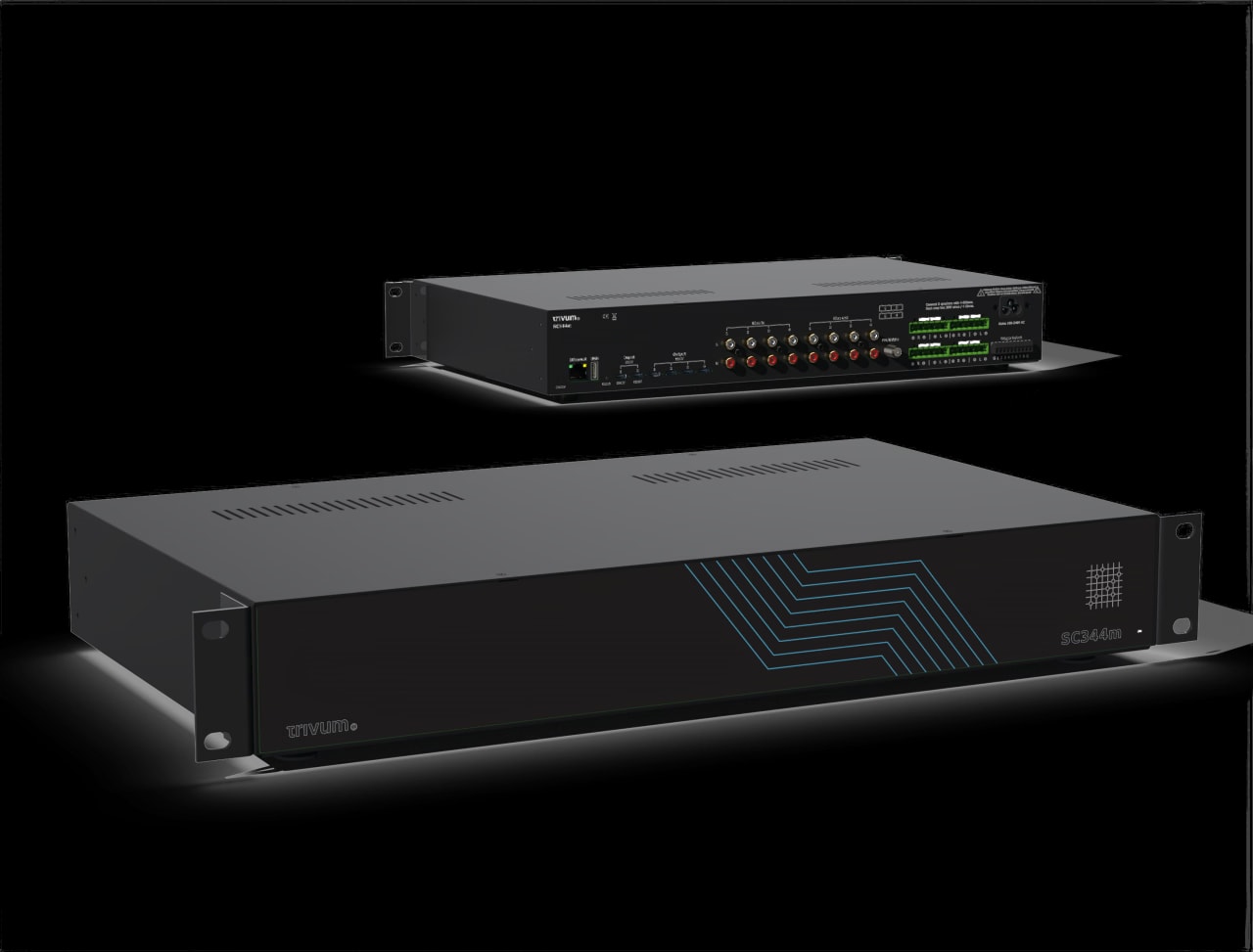

Trivum SC344m: Multiroom 4 Zone, 12 Nguồn Nhạc, Matrix

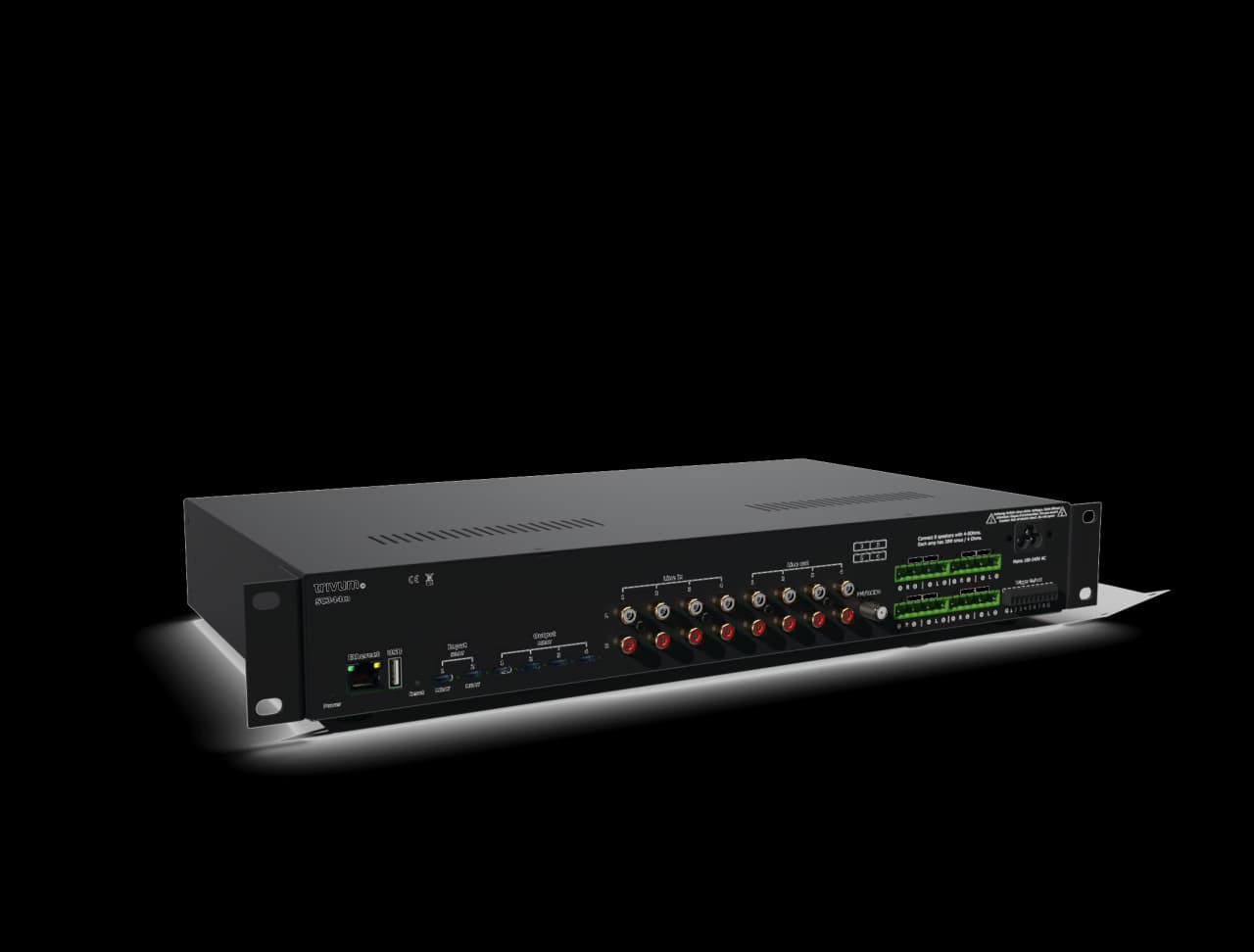

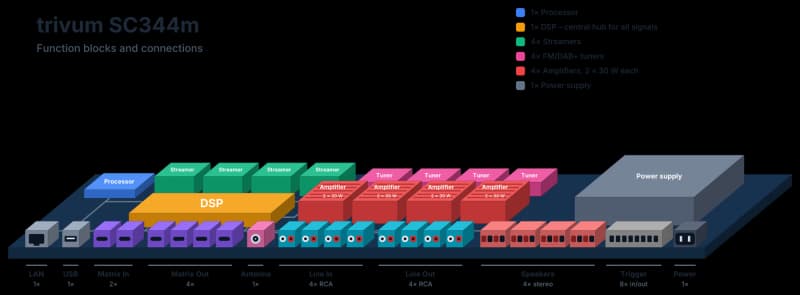

Trivum SC344m là hệ multiroom 4 zone của trivum technologies GmbH, và hãng gọi đây là dòng linh hoạt nhất, đồng thời bán chạy nhất của họ. Trong một thân máy gắn rack 19 inch, bạn có 4 streamer, 4 tuner DAB+/FM, 4 ngõ line in analog, amplifier Class D cho 4 zone, 4 ngõ line out, 8 ngõ trigger và cổng Matrix USB-C để nối thêm thiết bị. Câu hỏi thực tế với kỹ sư là: dự án cần chia nguồn nhạc cho nhiều phòng, có thiết bị ngoài và có thể phải mở rộng về sau, thì chọn SC344m hay một bộ gọn hơn như RP341v2? Bài này đi qua thông số, từng khối chức năng và những giới hạn cần biết để bạn tự trả lời.

Trivum SC344m là gì?

Trivum SC344m là bộ multiroom 4 zone gắn rack 19 inch, mang lại 12 nguồn nhạc (4 streamer, 4 tuner, 4 line in), amplifier tích hợp và khả năng mở rộng tới 64 zone nhờ công nghệ Matrix của trivum.

Mỗi zone có amplifier stereo riêng, nên bạn đấu loa âm trần, loa treo tường hoặc loa kệ trực tiếp vào máy mà không cần amplifier ngoài. Mỗi zone cũng có streamer riêng: phòng khách nghe AirPlay 2, bếp nghe radio, phòng ngủ nghe Spotify Connect, hoặc gộp nhóm để cả nhà nghe chung một nguồn. Cả 12 nguồn đều dùng được ở cả 4 zone.

Lưu ý quan trọng về amplifier: datasheet và phần mô tả của hãng đều ghi 30W tại 8Ω (mỗi zone 2x 30W RMS), còn bảng tóm tắt trên trang sản phẩm ghi 30W @ 4Ω. Hai số này không cùng điều kiện đo, nên hãy lấy theo datasheet và xác nhận với hãng trước khi tính công suất cho dự án.

12 nguồn nhạc trên một thiết bị

SC344m gộp 12 nguồn vào một thân máy: 4 streamer, 4 tuner và 4 ngõ line in, và mọi nguồn đều chọn được ở mọi zone.

• 4 streamer: AirPlay 2, Spotify Connect, TuneIn, Deezer, Qobuz, Tidal, radio internet và các dịch vụ streaming cho thương mại như SoundMachine, hotelradio.fm.
• 4 tuner DAB+/FM: mỗi zone nghe một đài riêng. Trang hãng khuyên dùng ăng-ten ngoài trời cho DAB+ vì tín hiệu trong nhà thường yếu hơn FM. Theo hiểu biết của chúng tôi, FM mới là phương án chắc chắn tại Việt Nam, nên hãy kiểm tra khả năng thu DAB+ ở khu vực lắp đặt.
• 4 line in RCA: đưa TV, đầu đĩa than, đầu CD hoặc chuông cửa có âm thanh vào hệ thống.

Ngoài ra có 4 line out RCA để thêm subwoofer hoặc amplifier ngoài công suất lớn hơn, khi một phòng cần nhiều năng lượng hơn mức 30W mỗi kênh.

8 ngõ trigger dùng để làm gì?

SC344m có 8 ngõ trigger, mỗi ngõ đặt được là input hoặc output ngay trong phần cấu hình.

Khi là output, trigger có thể tự bật amplifier ngoài hoặc subwoofer theo trạng thái zone: chỉ khi zone đó đang phát nhạc thì thiết bị ngoài mới chạy, tiết kiệm điện và đỡ hao thiết bị. Khi là input, trigger kích hoạt hành động tùy ý: chuông cửa bắt đầu một thông báo, một nút bấm bật hoặc tắt zone. Qua KNX bạn có thể đồng thời bật đèn, hoặc chạy một macro gồm nhiều hành động trivum nối tiếp nhau.

Với dự án khách sạn, nhà hàng, showroom hoặc villa có thiết bị ngoài, đây là chi tiết khiến SC344m khác hẳn RP341v2: RP341v2 không có ngõ trigger.

trivum Matrix: chia sẻ nguồn nhạc qua USB-C

Trivum Matrix là công nghệ do trivum tự phát triển, nối nhiều thiết bị bằng cáp USB-C để DSP của chúng làm việc cùng nhau và dùng chung nguồn nhạc như thể nguồn đó nằm sẵn trong từng máy.

Mỗi kết nối truyền 4 tín hiệu stereo ở dạng số, không suy hao. SC344m có 4 ngõ Matrix output và 2 ngõ Matrix input, nên bạn làm được ba việc:

1. Mở rộng thêm zone bằng SC040m (cho amplifier ngoài) hoặc M2 (có amplifier riêng). Các zone mới dùng được toàn bộ nguồn của SC344m: 4 analog, 4 radio và streaming.
2. Cấp nguồn của SC344m cho tối đa 4 thiết bị khác cùng lúc qua 4 ngõ output.
3. Đưa nguồn của thiết bị khác vào SC344m qua 2 ngõ input, ví dụ nối chéo hai SC344m.

Vì nhạc đi thẳng từ DSP sang DSP chứ không đồng bộ qua mạng, các zone nhóm phát đồng bộ hoàn hảo, không trễ, đồng thời mạng LAN nhẹ tải hơn và hệ thống bền hơn. Theo FAQ của hãng, một SC340m có thể dùng các ngõ cinch của SC344m theo cách này.

KNX và hệ thống điều khiển

SC344m hỗ trợ KNX, Control4, RTI, URC, Node-RED và trivum API, cùng các tính năng như paging, background music, macro và scheduler.

Với KNX, cùng một kịch bản như trên RP341v2: công tắc KNX bật nhạc phòng tắm, cảm biến chuyển động phát tiếng chim, nút "All off" tắt cả đèn lẫn nhạc, và paging kích hoạt bằng telegram KNX. Danh sách đầu nối trong datasheet không có cổng KNX TP riêng, nên nhiều khả năng KNX đi qua mạng LAN như RP341v2; hãy đối chiếu Quick Installation Guide của SC344m để chốt cách cấu hình. Muốn có panel điều khiển riêng, TouchPad 7 nằm trong danh sách phụ kiện của SC344m trên trang hãng.

Lưu ý thiết kế và lắp đặt

Bốn điểm dưới đây nên chốt từ khi vẽ tủ rack:

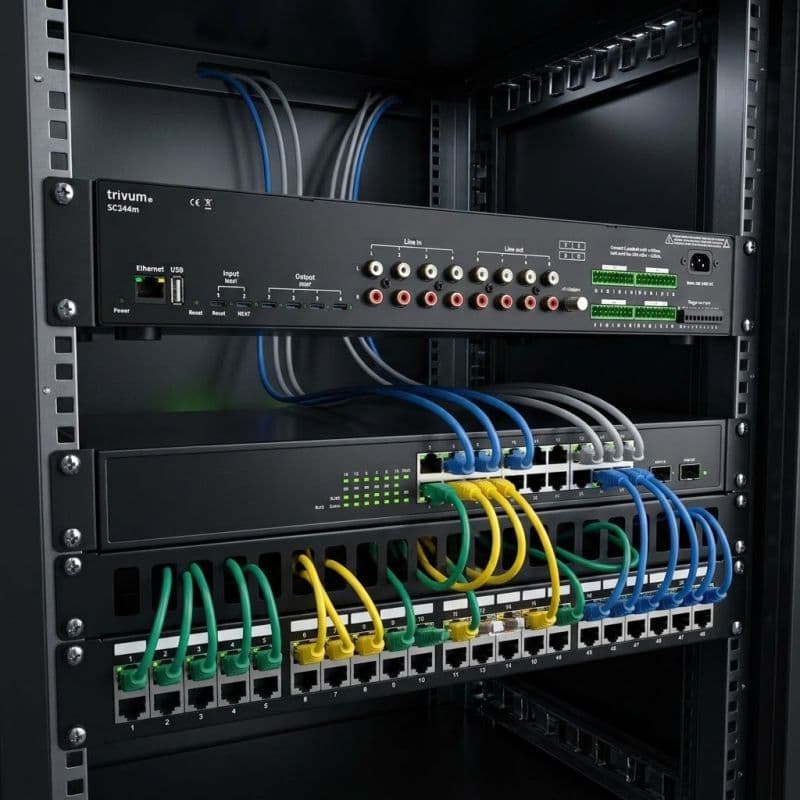

1. Rack 19 inch: máy đi kèm 2 chân rack. Thân máy cao 65 mm, sâu 254 mm, nặng 3,54 kg; nhớ chừa chiều cao và khoảng sau tủ cho cáp loa, RCA và USB-C.
2. Nguồn: 100V đến 240V AC, tối đa 200W, qua ngõ IEC 60320 C5. Khi không có zone nào hoạt động, công suất chờ khoảng 5W.
3. Loa: tải tối thiểu 4Ω mỗi kênh. Đầu cắm loa rời đi kèm, nên có thể đấu sẵn tại bàn lắp ráp rồi cắm vào máy.
4. Mạng: chỉ có LAN (RJ45), không có WLAN. Bluetooth không có sẵn theo bảng so sánh của hãng.

So sánh SC344m với RP341v2, SC040m và M2

Chọn SC344m khi cần 4 zone có amplifier sẵn kèm nhiều nguồn, trigger và Matrix. Chọn bộ khác khi bài toán thiên về một mặt cụ thể.

SC040m không có amplifier, dành cho trường hợp bạn dùng amplifier ngoài. M2 chỉ 2 zone nhưng amplifier 4x 125W cho loa cần nhiều công suất. Lưu ý khi so sánh: 30W của RP341v2 ghi tại 4Ω, còn 30W của SC344m theo datasheet là tại 8Ω, nên hai số này không so trực tiếp với nhau được.

Kết luận

Trivum SC344m phù hợp khi bạn cần 4 zone có amplifier sẵn, nhiều nguồn nhạc, thiết bị ngoài điều khiển bằng trigger và khả năng mở rộng bằng Matrix. Nếu dự án chỉ cần gọn trong tủ điện DIN rail, RP341v2 là phương án nhẹ hơn. Liên hệ KNXStore để được tư vấn cấu hình Trivum SC344m phù hợp công trình và xác nhận tình trạng hàng, hoặc xem thêm các sản phẩm trivum đang có.
