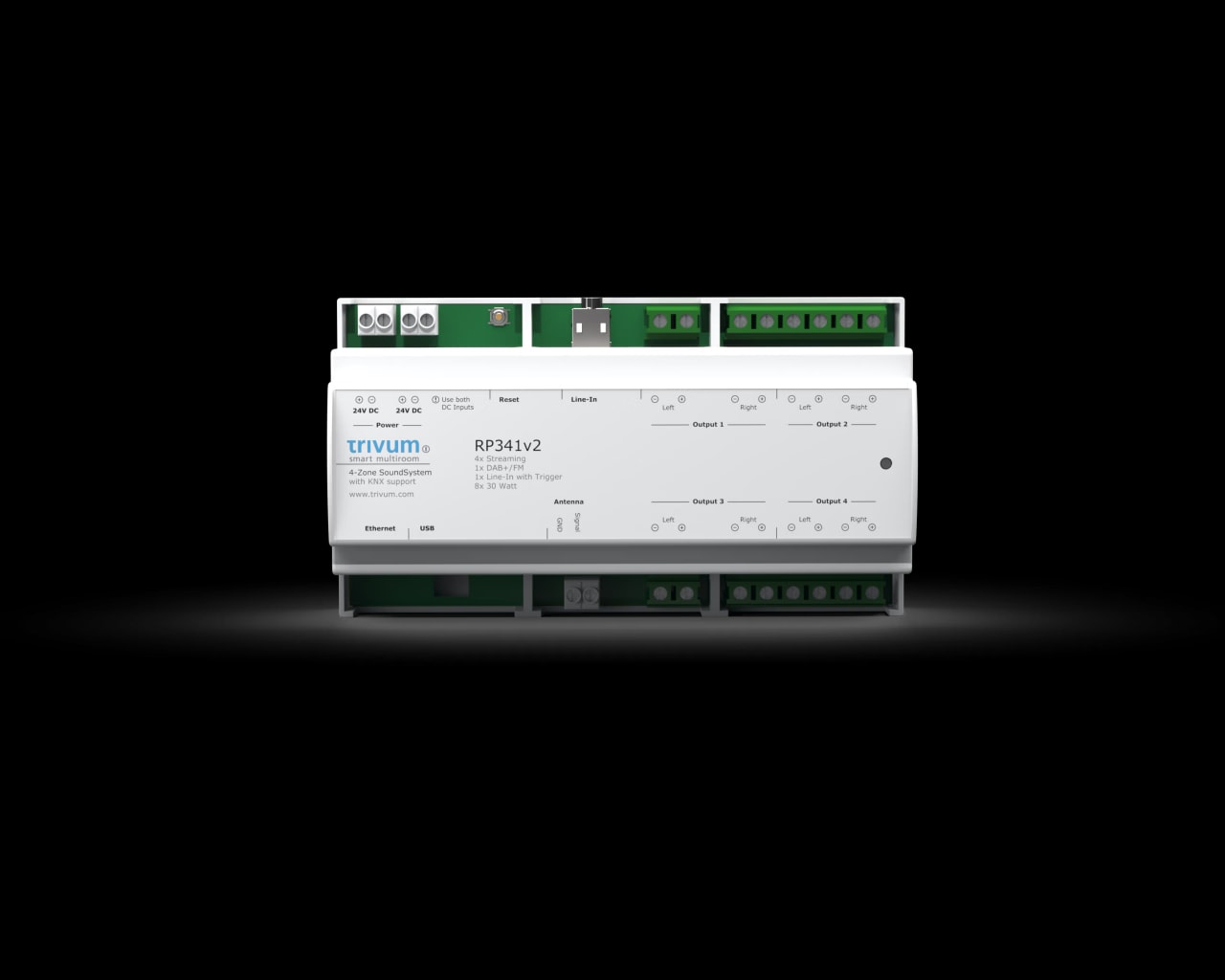

Trivum RP341 V2: Âm Thanh Đa Vùng 4 Zone Gắn DIN Rail

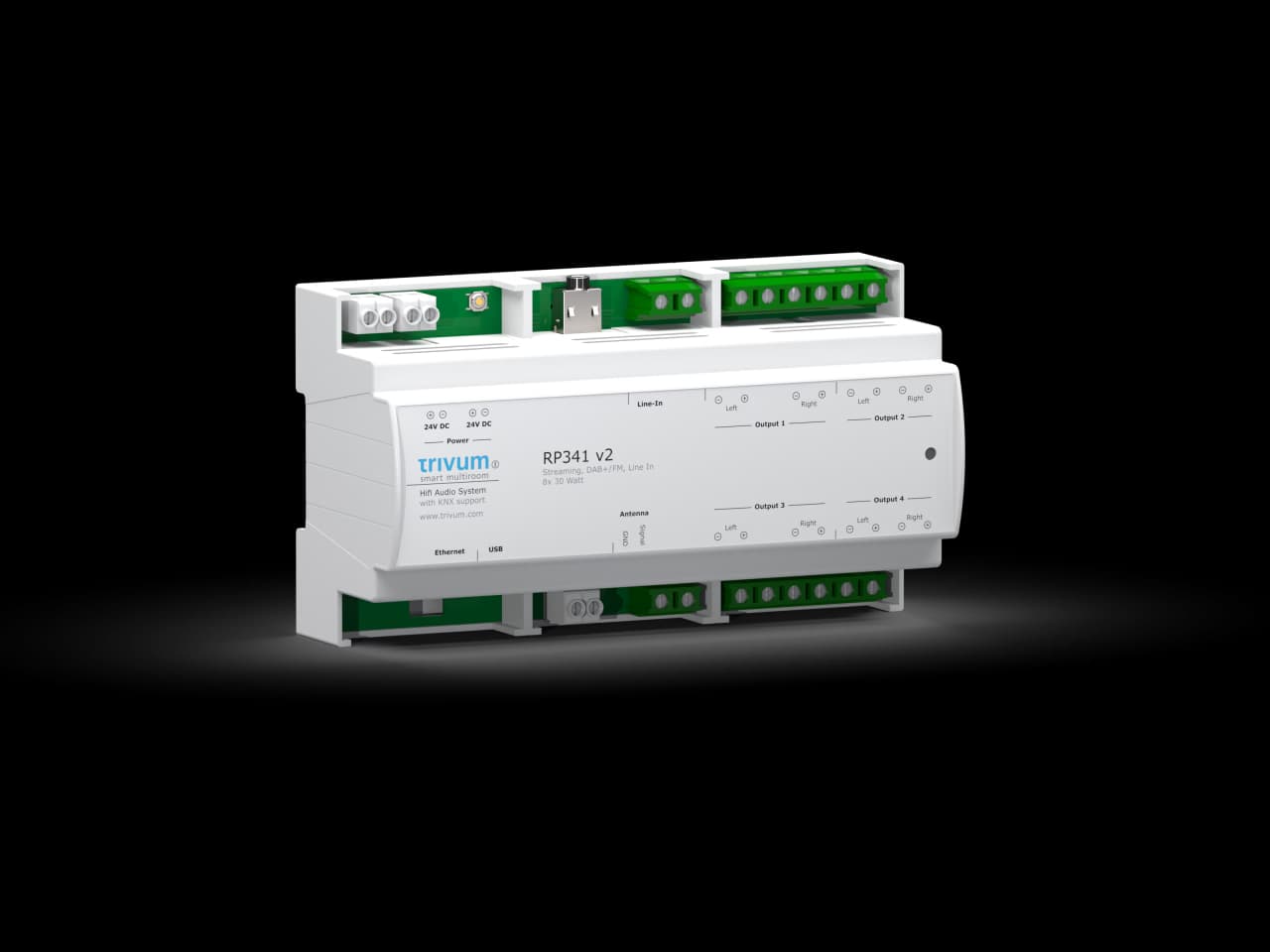

Trivum RP341v2 là bộ SoundSystem 4 zone của trivum technologies GmbH (Stuttgart, Đức), đóng vỏ DIN rail 9 module và có sẵn amplifier 8x30W @ 4Ω. Một thiết bị trong tủ điện, bốn phòng có tiếng, mỗi phòng một streamer riêng. Nếu bạn đang thiết kế hệ thống âm thanh đa vùng cho căn hộ hay villa đã có KNX, bài toán quen thuộc là gom nguồn nhạc, amplifier và điều khiển về một chỗ cho gọn. RP341v2 sinh ra cho đúng việc đó, và có thể ghép với các hệ multiroom trivum khác để mở rộng tới 64 zone. Dưới đây là thông số, tính năng và những điểm cần lưu ý khi đưa nó vào bản vẽ.

Trivum RP341v2 là gì?

Trivum RP341v2 là bộ multiroom 4 zone gắn DIN rail, mang lại 4 luồng streaming độc lập, amplifier tích hợp và hỗ trợ KNX nhờ hệ điều hành t3OS của trivum.

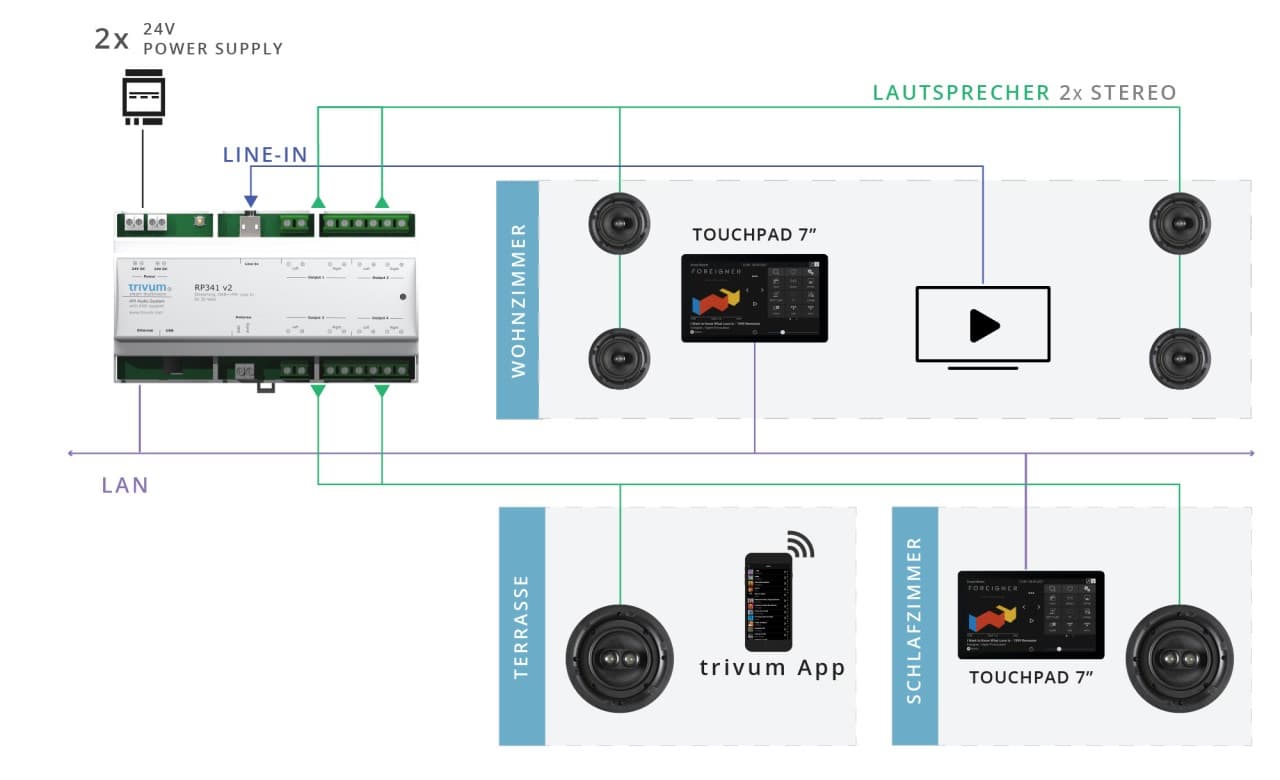

Mỗi phòng có streamer riêng, nên phòng khách nghe Spotify Connect, bếp nghe web radio, phòng ngủ phát AirPlay 2 cùng lúc mà không ảnh hưởng nhau. Hãng cho biết họ có hơn 20 năm làm multiroom, và việc cấu hình đủ đơn giản để tự kết nối trong khoảng 5 phút mà không cần chuyên gia. Con số này nên hiểu là phần âm thanh cơ bản; phần tích hợp KNX và macro vẫn cần ngồi cấu hình đàng hoàng. Điểm dễ chịu là mọi thứ làm ngay trên giao diện web của thiết bị (Music Center WebConfig), hoặc qua app trivum trên iOS và Android.

Muốn xem giao diện trước khi chào khách, hãng có hệ thống demo online để thao tác và cấu hình thử trên thiết bị thật.

8 kênh 30W tương ứng 2 kênh (một cặp loa stereo) cho mỗi zone, đúng với 4 ngõ ra loa stereo. Hãng chỉ công bố bề rộng 159 mm; kích thước đầy đủ nên xem datasheet khi lập bản vẽ tủ.

Nguồn nhạc và streaming trên RP341v2

RP341v2 phát được nhạc từ dịch vụ streaming, đài radio, ngõ vào analog, ổ USB và thư mục mạng, nên một thiết bị đủ phủ hầu hết nhu cầu nghe trong nhà.

Với AirPlay 2, mỗi phòng hiện như một loa riêng trên iPhone, iPad hoặc Mac, và có thể nhóm với các loa AirPlay 2 khác. Hãng cũng nói rõ các dịch vụ streaming chỉ hỗ trợ tài khoản trả phí.

Lưu ý nhỏ về tuner: theo hiểu biết của chúng tôi, FM là phương án chắc chắn hơn tại Việt Nam, còn DAB+ nên kiểm tra khả năng thu sóng ở khu vực lắp đặt trước khi đưa vào phương án. Ngoài ra, trên trang hãng nhiều dịch vụ streaming và tính năng được liệt kê dưới dạng "feature" có thể thêm riêng, nên hãy xác nhận cấu hình khi đặt hàng.

Tích hợp KNX và hệ thống điều khiển

RP341v2 kết nối KNX qua KNX/IP, tức là đi bằng mạng LAN. Danh sách đầu nối của hãng không có cổng KNX TP riêng, nên thiết bị không đấu thẳng vào bus.

Phần cấu hình làm ngay trên web: vào Music Center WebConfig, chọn KNX, Setup KNX communication, bật "use KNX / IP" rồi làm theo hướng dẫn. Hãng cho biết không cần phần mềm KNX bổ sung. Về phía hạ tầng, bạn cần có đường KNX/IP trong cùng mạng với thiết bị; chế độ kết nối cụ thể nên đối chiếu với tài liệu KNX của hãng (trivum.de/knx-setup) trước khi chốt thiết kế.

Kết quả là nhạc đi theo kịch bản của căn nhà: nút KNX bật nhạc phòng tắm buổi sáng, cảm biến chuyển động phát tiếng chim ở toilet khách, nút "All off" tắt đèn và tắt cả nhạc.

• KNX integration: điều khiển nhạc bằng telegram KNX, và kích hoạt paging bằng telegram.
• HomeControl: giao diện trivum điều khiển được cả đèn và rèm qua KNX, không cần chuyển app.
• Macros và Scheduler: gộp nhiều bước thành một nút bấm, hoặc hẹn lịch theo ngày, có lặp lại.
• trivum API: điều khiển qua HTTP, ví dụ phát favorite số 1, bật tắt zone, chỉnh âm lượng. Tiện khi bạn dùng panel của hãng khác không nhúng được WebUI.

Ngoài KNX, hãng liệt kê các tích hợp Control4, RTI, URC, Node-RED và PEAKnx YOUVI; Quick Installation Guide còn hiển thị thêm MQTT. Nếu cần panel điều khiển riêng cho nhạc và KNX, TouchPad 7 nằm trong danh sách phụ kiện của RP341v2 (cần phần mềm TouchPad từ v2.35 trở lên).

Tính năng cho villa, khách sạn và showroom

RP341v2 không chỉ phát nhạc nền; bộ tính năng t3OS bao phủ cả nhu cầu thương mại.

Nhóm cuối cùng thường bị bỏ qua lúc báo giá nhưng lại cứu rất nhiều giờ bảo trì khi công trình đã bàn giao.

So sánh RP341v2 với các model trivum khác

Chọn RP341v2 khi cần 4 zone, amplifier nằm sẵn trong tủ và không cần matrix hay ngõ trigger. Cần thêm các thứ đó thì nhìn sang SC344m.

Theo bảng so sánh của hãng, RP341v2 cũng không có WLAN, Bluetooth, ngõ AUX out và ngõ trigger. M2 dùng amplifier công suất cao hơn nhiều (4x 125W) nếu tải loa của bạn cần.

Lưu ý thiết kế và lắp đặt

Năm điểm dưới đây nên chốt ngay từ giai đoạn bản vẽ tủ điện:

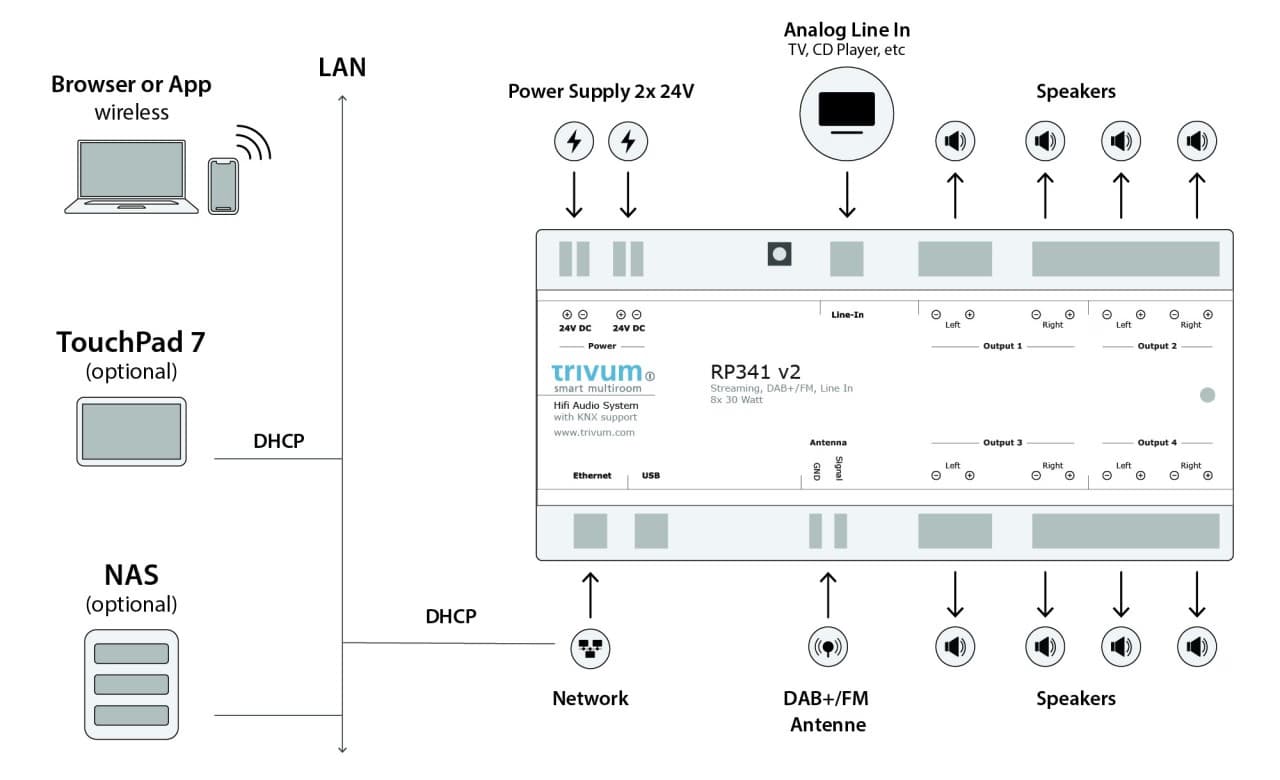

1. Nguồn cấp: cần 2 bộ nguồn 24V DC, mỗi bộ tối thiểu 3,8A, cấp vào 2 đầu nối nguồn 2 chân. Hãng gợi ý PS24/100 3,8A (mã 500023). Hãng cảnh báo sai cực nguồn có thể làm hỏng thiết bị, nên kiểm tra cực thật kỹ trước khi cấp điện.
2. Tải loa: mỗi zone dùng 1 ngõ ra loa stereo 4 chân (Left/Right), loa trở kháng 4Ω hoặc 8Ω. Kiểm tra đúng cực loa khi đấu. Hãng có loa lắp âm SCW165 (cặp) trong danh sách phụ kiện.
3. Mạng: thiết bị chỉ có LAN (RJ45), không có WLAN, nên phải kéo cáp mạng về tủ và cần router hỗ trợ DHCP. Nếu cần IP tĩnh, đặt trong mục Network của WebConfig. Tìm thiết bị trong mạng bằng app trivum hoặc ServerAdmin Tool (Windows).
4. Không gian tủ: vỏ REG 9 unit (159 mm) trên thanh DIN 35 mm, nặng 0,313 kg.
5. Bluetooth: thiết bị không có sẵn. Hãng minh họa cách thêm bằng bộ thu Bluetooth nối vào Audio Extender XT:LINE, đi cáp CAT 5/6/7 (tối đa 300 m) tới XR:LINE rồi vào ngõ Line In. Extender cần nguồn riêng 15V.

Sau khi cấu hình xong, hãng khuyên xuất file backup cấu hình (Backup/Restore, Export/import configuration). Đây là thói quen đáng có trước khi bàn giao công trình.
