Trivum SC040m: Multiroom KNX 4 Zone Cho Amplifier Ngoài

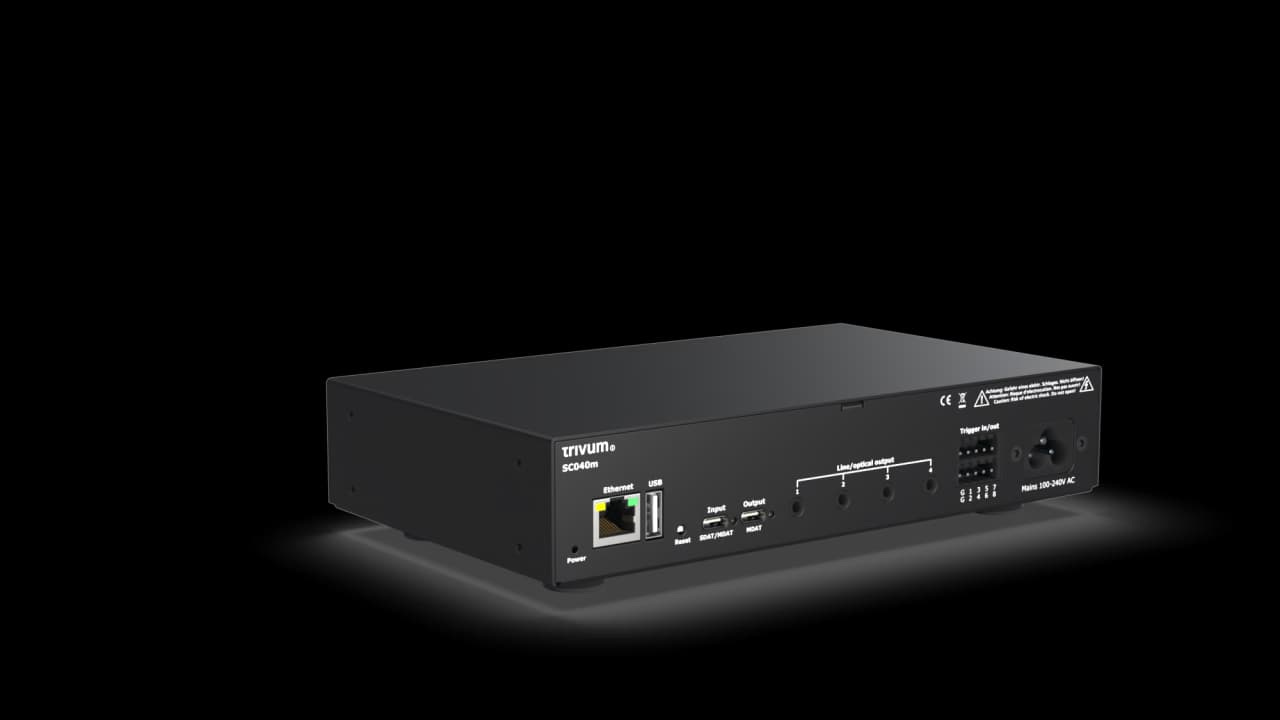

Trivum SC040m là streamer multiroom 4 zone của trivum technologies GmbH, thiết kế cho trường hợp bạn đã có hoặc muốn dùng amplifier ngoài thay vì amplifier tích hợp. Máy chỉ rộng nửa rack 19 inch (hai chiếc xếp cạnh nhau vừa một rack), có 4 streamer, 4 ngõ ra analog hoặc digital, 8 ngõ trigger và cổng Matrix USB-C. Câu hỏi quen thuộc ở các dự án có sẵn dàn amplifier hay yêu cầu công suất lớn là: làm sao có multiroom đủ tính năng mà không phải thay amplifier? SC040m trả lời đúng bài toán đó, và có thể ghép với các hệ trivum khác để mở rộng tới 64 zone. Bài này đi qua thông số, ngõ ra, trigger, Matrix và những điểm cần chốt khi thiết kế.

Trivum SC040m là gì?

Trivum SC040m là streamer multiroom 4 zone dùng với amplifier ngoài, mang lại 4 streamer độc lập, 4 ngõ ra analog hoặc digital và 8 ngõ trigger để điều khiển thiết bị xung quanh.

Máy không có amplifier, không có tuner và không có ngõ line in, đây là điểm khác cốt lõi so với SC344m hay RP341v2. Mỗi zone có streamer riêng, nên mỗi phòng nghe một nguồn khác nhau hoặc gộp nhóm để nghe chung: AirPlay 2, Spotify Connect, TuneIn, Deezer, Qobuz, Tidal, radio internet và các dịch vụ streaming cho thương mại. Âm thanh ra khỏi máy dưới dạng analog hoặc digital, rồi đi vào amplifier ngoài của bạn.

Hai tài liệu của hãng lệch nhau ở kích thước và loại ngõ nguồn, nên hãy xác nhận với hãng hoặc đo trên máy thật trước khi vẽ tủ rack.

Ngõ ra analog và digital

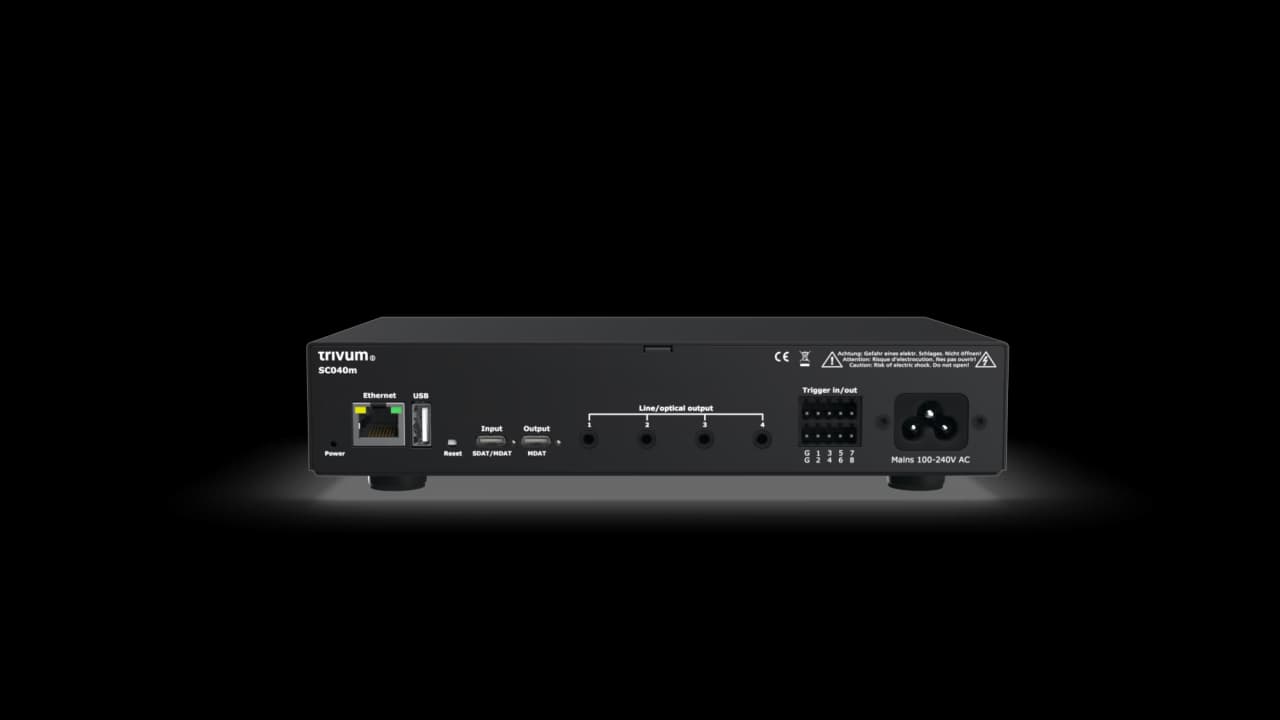

SC040m có 4 ngõ ra stereo, mỗi ngõ là một jack 3.5 mm kết hợp dùng được cho analog hoặc cho quang TOSLink digital.

Đấu analog dùng cáp từ jack 3.5 mm sang RCA; hãng có cáp 20 cm và cáp 1 m. Đấu digital dùng cáp quang mini-TOSLink. Theo FAQ của hãng, ngõ quang xuất S/PDIF 44,1 kHz, 20 bit.

Chi tiết này nên để ý: streaming bên trong máy lên tới 192kHz/24-bit, nhưng ngõ ra quang chỉ 44,1 kHz/20 bit. Nếu bộ giải mã (DAC) hoặc amplifier phía sau của bạn dựa vào tín hiệu độ phân giải cao, hãy cân nhắc đường analog hoặc xác nhận lại với hãng.

8 ngõ trigger dùng để làm gì?

SC040m có 8 ngõ trigger, mỗi ngõ đặt là input hoặc output ngay trong phần cấu hình.

Khi là output, trigger bật amplifier ngoài theo trạng thái zone: chỉ khi zone đó đang phát nhạc thì amplifier mới chạy, tiết kiệm điện và đỡ hao thiết bị. Khi là input, trigger kích hoạt hành động tùy ý: chuông cửa bắt đầu một thông báo, một nút bấm bật hoặc tắt zone. Qua KNX bạn có thể bật đèn đồng thời, hoặc chạy một macro gồm nhiều hành động nối tiếp.

Thông số điện theo FAQ của hãng: ngõ output cấp 12V, ngõ input chấp nhận điện áp từ 5V đến 24V. Với amplifier có ngõ remote trigger 12V, đó là điểm khớp rất tiện.

trivum Matrix: mở rộng zone qua USB-C

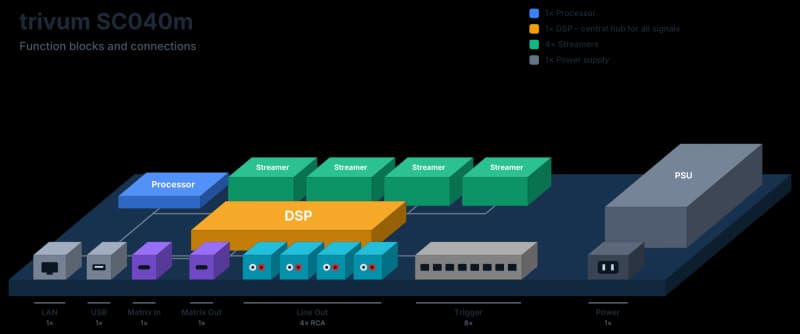

Trivum Matrix là công nghệ do trivum tự phát triển, nối các thiết bị bằng cáp USB-C để DSP của chúng làm việc cùng nhau và dùng chung nguồn như thể nguồn nằm sẵn trong từng máy.

Mỗi kết nối truyền 4 tín hiệu stereo ở dạng số, không suy hao. SC040m có 1 ngõ Matrix input và 1 ngõ Matrix output, nên làm được các việc sau:

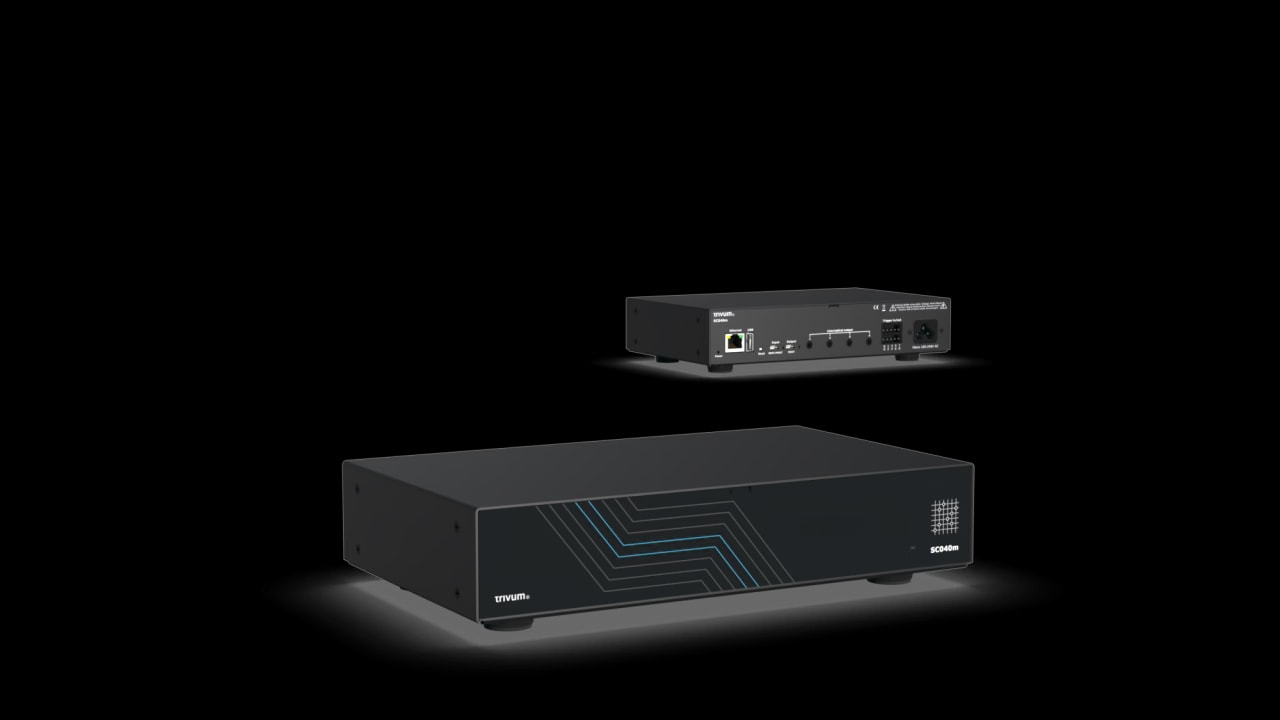

1. Thêm 4 zone vào một SC344m, dùng được toàn bộ nguồn của SC344m (4 analog, 4 radio, streaming).
2. Nối chéo hai SC040m (output sang input và ngược lại). Khi đó cả 8 zone truy cập được cả 8 streamer.
3. Nối chuỗi nhiều thiết bị Matrix, hoặc cấp nguồn cho hai SC040m cùng lúc từ một M2.

Vì nhạc đi thẳng từ DSP sang DSP chứ không đồng bộ qua mạng, các zone nhóm phát đồng bộ, không trễ, LAN nhẹ tải hơn và hệ thống bền hơn.

Lắp đặt và cấu hình

SC040m cấu hình bằng trình duyệt hoặc app trivum, nối LAN qua router có DHCP, và gắn được vào rack 19 inch.

• Rack: máy rộng nửa rack nên hai chiếc xếp cạnh nhau. Bộ lắp rack cho SC311m/SC040m là phụ kiện bán riêng, không kèm trong hộp. Hộp chỉ có SC040m, dây nguồn, 2 đầu cắm trigger và hướng dẫn nhanh.
• Mạng: chỉ có LAN (RJ45), không có WLAN. Hãng khuyến nghị tìm thiết bị bằng app trivum (iOS, Android) hoặc ServerAdmin Tool (Windows), và đặt IP tĩnh trong mục Network nếu cần.
• KNX: cấu hình ngay trên web, vào KNX, Setup KNX communication, bật "use KNX / IP". Hãng cho biết không cần phần mềm KNX bổ sung.
• Nguồn nhạc mạng: phát file từ NAS chia sẻ qua Samba (smb); dịch vụ streaming chỉ hỗ trợ tài khoản trả phí.
• Điều khiển: TouchPad 7 chạy phần mềm từ v2.35 trở lên ghép được với SC040m.

Công suất tiêu thụ tối đa chỉ 10W, và 5W khi không có zone nào hoạt động, nên phần nhiệt của máy hầu như không đáng lo trong tủ rack. Nhiệt chính nằm ở amplifier ngoài của bạn.

So sánh SC040m với SC344m, RP341v2 và M2

Chọn SC040m khi đã có amplifier ngoài hoặc cần công suất mà amplifier tích hợp của các dòng khác không đáp ứng.

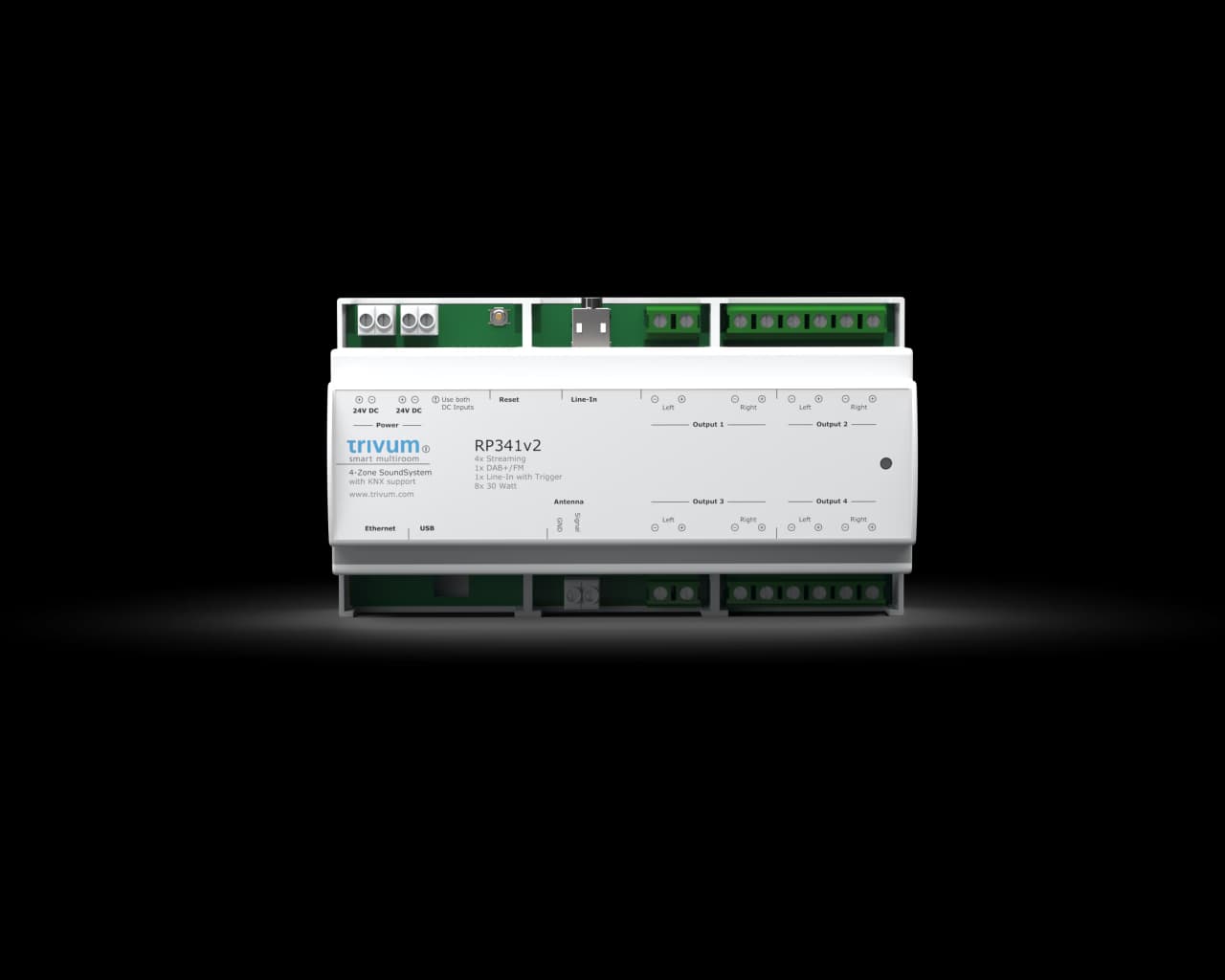

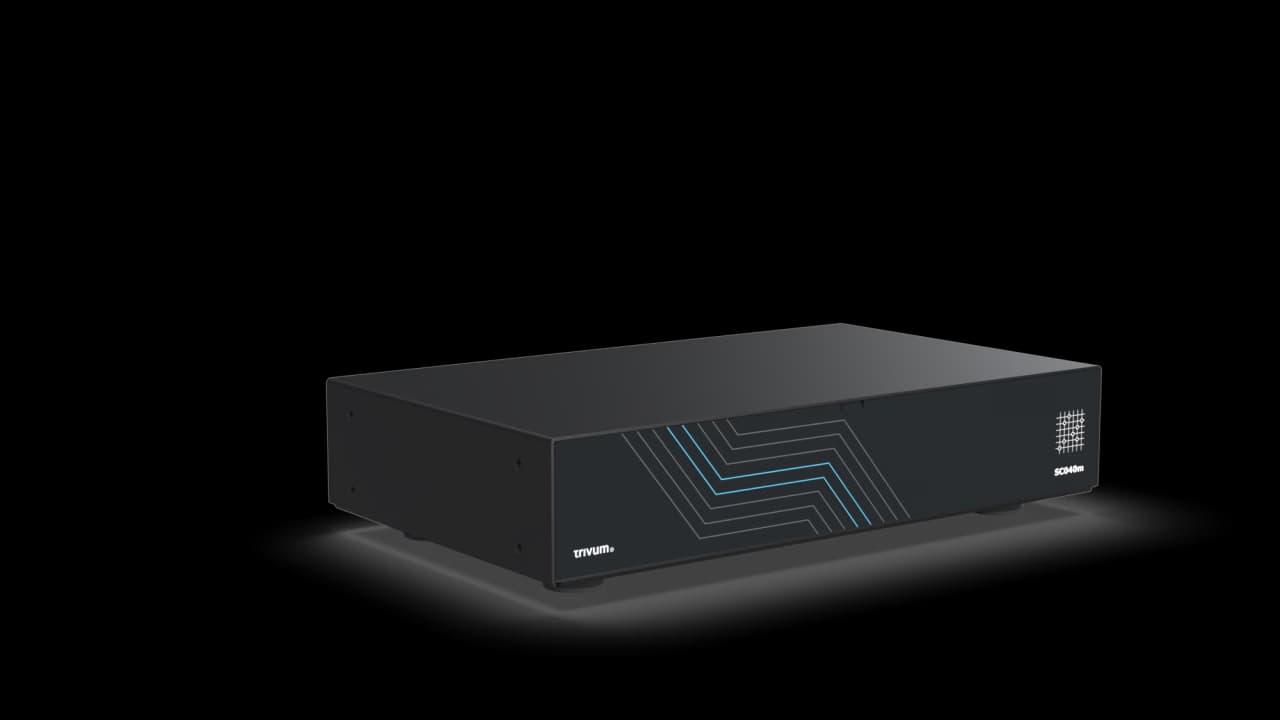

SC344m là lựa chọn khi cần amplifier sẵn kèm tuner và line in. RP341v2 gọn trong tủ điện DIN rail nhưng không có Matrix hay trigger. M2 chỉ 2 zone nhưng amplifier 4x 125W và có sẵn WLAN, Bluetooth theo bảng so sánh của hãng.

Kết luận

Trivum SC040m phù hợp khi dự án đã có hoặc cần amplifier ngoài, muốn 4 zone có streamer riêng, trigger linh hoạt và khả năng mở rộng bằng Matrix, trong một thân máy nửa rack. Nếu bạn muốn amplifier tích hợp, SC344m hoặc RP341v2 gọn hơn. Liên hệ KNXStore để được tư vấn cấu hình Trivum SC040m phù hợp công trình và xác nhận tình trạng hàng, hoặc xem thêm các sản phẩm trivum đang có.
