Kanonbus KBA3001 Gateway Điều Hòa VRF Lên BACnet/IP Và Modbus TCP Cho BMS Honeywell, Siemens, Schneider
Honeywell EBI không có driver cho Daikin VRF. Siemens Desigo CC không đọc được HBS bus của Toshiba. Schneider EcoStruxure Building Operation muốn tích hợp Hitachi thương mại nhưng không có điểm kết nối chuẩn. Đây là bài toán quen thuộc với bất kỳ BMS integrator nào làm dự án tòa nhà lớn ở Việt Nam, nơi VRF Nhật chiếm phần lớn hệ thống lạnh thương mại nhưng lại dùng giao thức proprietary HBS/XYE không tương thích với các nền tảng BMS tiêu chuẩn.
Kanonbus KBA3001 được thiết kế để lấp chính xác khoảng trống đó: bridge giao thức HBS/XYE của VRF Nhật lên BACnet/IP và Modbus TCP qua Ethernet, không cần driver đặc biệt, không cần lập trình thêm trên BMS side.
KBA3001 Là Gì Và Giải Quyết Bài Toán Nào?

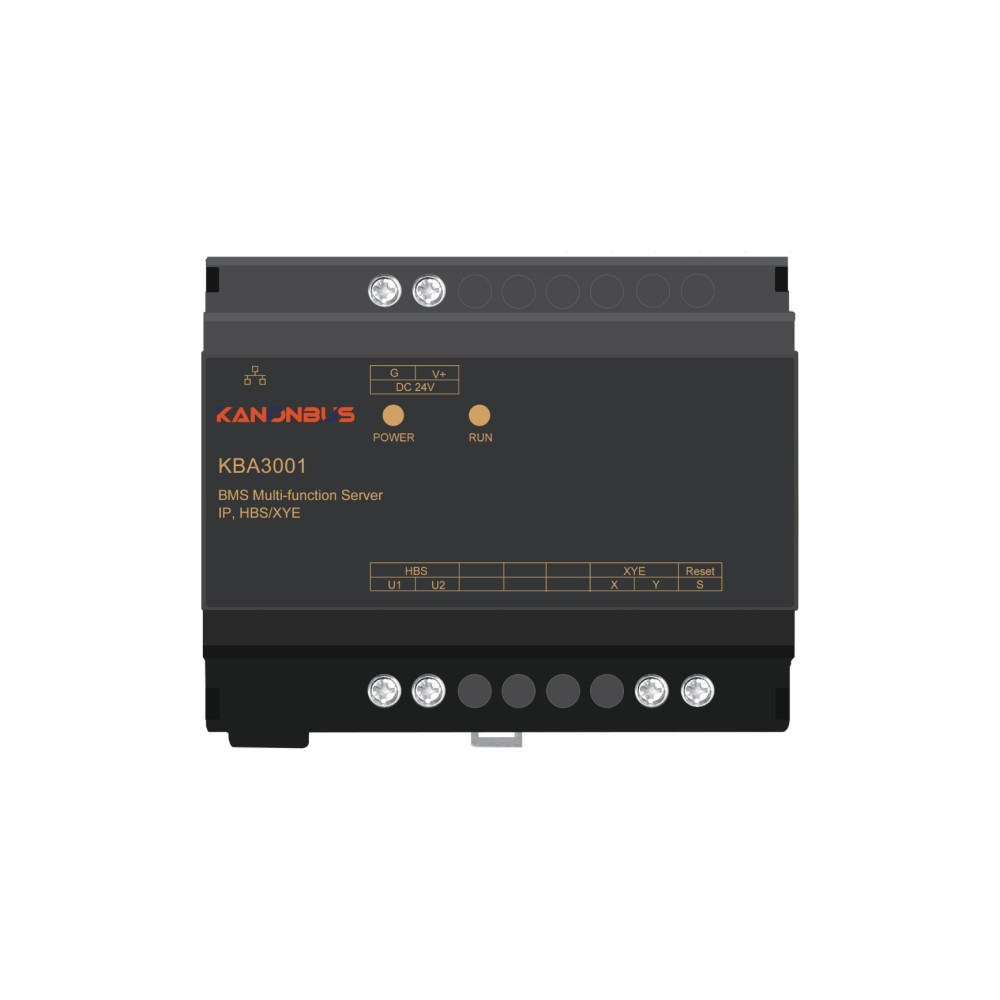

Kanonbus KBA3001 là multi-connection dedicated building control gateway, kết nối trực tiếp điều hòa trung tâm VRF qua giao thức HBS (cổng U1/U2) hoặc XYE (cổng X/Y) và chuyển đổi toàn bộ control points lên BACnet/IP Server hoặc Modbus TCP Server qua RJ45 Ethernet.

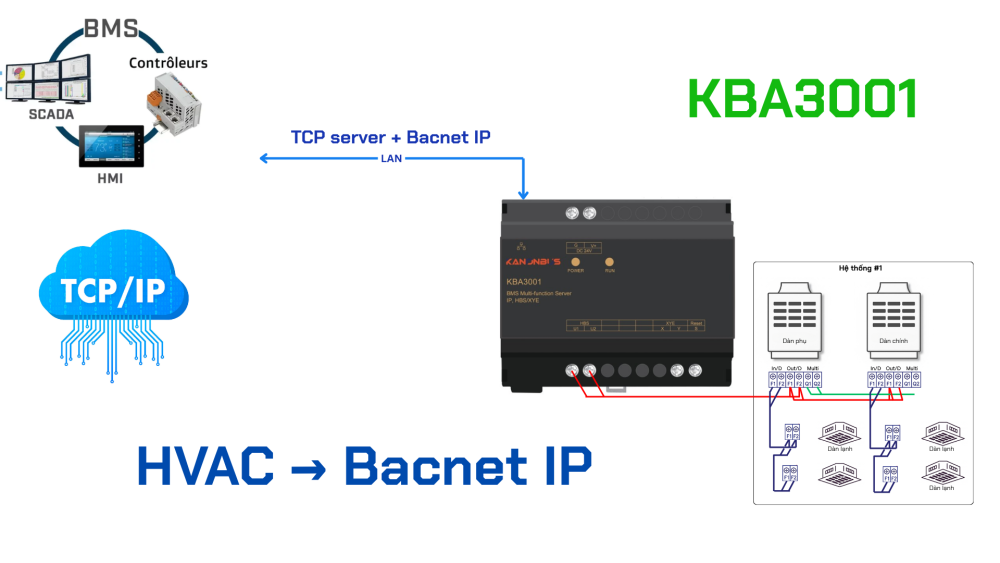

Về kiến trúc, KBA3001 nằm giữa hai tầng:
- Phía điều hòa (downlink): thiết bị kết nối trực tiếp vào bus proprietary của hãng, đọc và ghi trạng thái từng indoor unit qua HBS hoặc XYE. Không cần adapter, không cần thay đổi cấu hình điều hòa.
- Phía BMS (uplink): KBA3001 expose tất cả control points dưới dạng BACnet objects hoặc Modbus TCP registers. BMS platform kết nối vào cùng Ethernet switch, quét và discover thiết bị như bất kỳ BACnet device nào khác.
Điều này giải quyết đúng vấn đề mà các BMS platform lớn không làm được trực tiếp: theo datasheet KBA3001, "configuration software from major building automation companies, including Metasys, Honeywell's EBI or Niagara, Siemens' Insight or Desigo CC, and Schneider SBO, cannot directly control air conditioning systems from brands like Daikin, Toshiba, and Hitachi." KBA3001 là cầu nối giữa hai hệ sinh thái này.

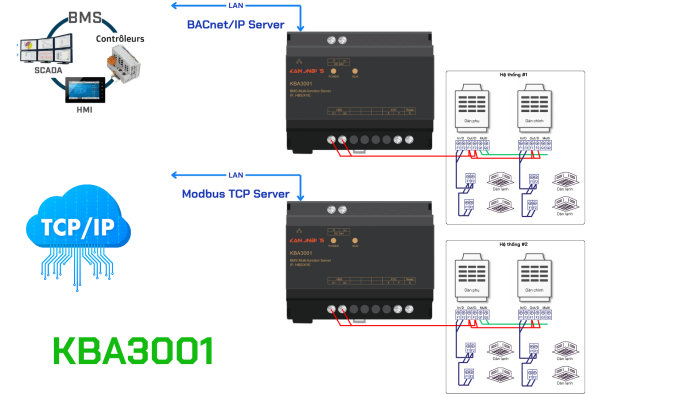

Hai Giao Thức BMS Đồng Thời Là BACnet/IP Server Và Modbus TCP Server
KBA3001 hỗ trợ hai giao thức BMS qua cùng cổng RJ45, BMS integrator chọn cái nào phù hợp với platform đang dùng:
BACnet/IP Server: KBA3001 xuất hiện trên mạng như một BACnet/IP device với Device ID 629 (cấu hình được). BMS platform dùng BACnet Device Discovery tự động tìm thấy. Hỗ trợ Read Property, Write Property và COV (Change of Value) subscribe cho read objects. Default BACnet Device ID là 629, cần đổi trước khi bàn giao nếu mạng có nhiều KBA3001 hoặc BACnet device khác.
Modbus TCP Server: KBA3001 đồng thời là Modbus TCP server (port 502 chuẩn). BMS, SCADA hoặc bất kỳ Modbus TCP master nào kết nối vào đọc/ghi register map của từng indoor unit. Phù hợp cho platform ưu tiên Modbus TCP thay vì BACnet, hoặc khi cần tích hợp song song với SCADA HMI.
Lưu ý quan trọng: đây là Modbus TCP qua Ethernet, không phải Modbus RTU qua RS485. KBA3001 không có cổng RS485. Nếu dự án yêu cầu Modbus RTU serial, cần dùng KAC001 hoặc KAC008 thay thế.
Kết Nối Phía Điều Hòa HBS Và XYE Trực Tiếp
Mỗi KBA3001 có một cổng kết nối điều hòa, cấu hình cho một trong hai họ giao thức:
- HBS: Dùng cho Daikin, Toshiba, Hitachi, Mitsubishi Electric. Đây là họ giao thức phổ biến nhất trên VRF thương mại Nhật.
- XYE: Dùng cho Midea và Mitsubishi Heavy Industries.
Dự án có hệ thống điều hòa hỗn hợp cả HBS lẫn XYE cần dùng hai KBA3001 riêng biệt, mỗi thiết bị phụ trách một bus.
BACnet Point Map Mỗi Indoor Unit Gồm Những Objects Nào?
Đây là phần quan trọng nhất cho BMS integrator khi lập kế hoạch tích hợp. Mỗi indoor unit chiếm một bộ BACnet objects, địa chỉ tính theo offset từ base address n của unit:
| Điểm dữ liệu | Loại BACnet object | Giá trị / Mô tả | Read | Write | COV |
|---|---|---|---|---|---|
| Mode feedback | Multi-State Input | Trạng thái mode hiện tại | V | x | V |
| Set temperature | Analog Output | Nhiệt độ cài đặt (°C) | V | V | x |
| Wind speed | Multi-State Output | auto=0, Low=1, Medium=2, High=3 | V | V | x |
| Wind speed feedback | Multi-State Input | Tốc độ gió thực tế | V | x | V |
| Air feedback | Multi-State Input | Trạng thái hướng gió | V | x | V |
| Switch feedback | Binary Input | Bật/tắt: on=1, off=0 | V | x | V |
| Mode | Multi-State Output | Cooling=0, Heating=1, Ventilation=2, Dehumidification=3, Auto=4 | V | V | x |
| Set temperature | Analog Output | Nhiệt độ đặt (32°C max) | V | V | x |
| Room temperature | Analog Input | Nhiệt độ phòng đo được (°C) | V | x | V |
| Wind speed | Multi-State Output | auto=0, Low=1, Medium=2, High=3 | V | V | x |
| Fault feedback | Multi-State Input | Mã lỗi từ indoor unit | V | x | V |
Một số điểm đáng lưu ý khi lập trình BMS:
Objects loại Input và Analog Input hỗ trợ COV subscribe, cho phép BMS nhận push notification khi giá trị thay đổi thay vì phải poll liên tục. Giảm tải bus BACnet đáng kể trong tòa nhà nhiều indoor unit.
Fault feedback (MI tại n+384) cần đối chiếu với service manual của từng hãng để decode mã lỗi cụ thể. Mỗi thương hiệu có bảng fault code riêng.
Base address n của từng indoor unit được xác định dựa trên cấu hình địa chỉ của hệ thống multi-link, cụ thể theo từng thương hiệu. Cần cấu hình đúng trong web interface KBA3001 để mapping chính xác.

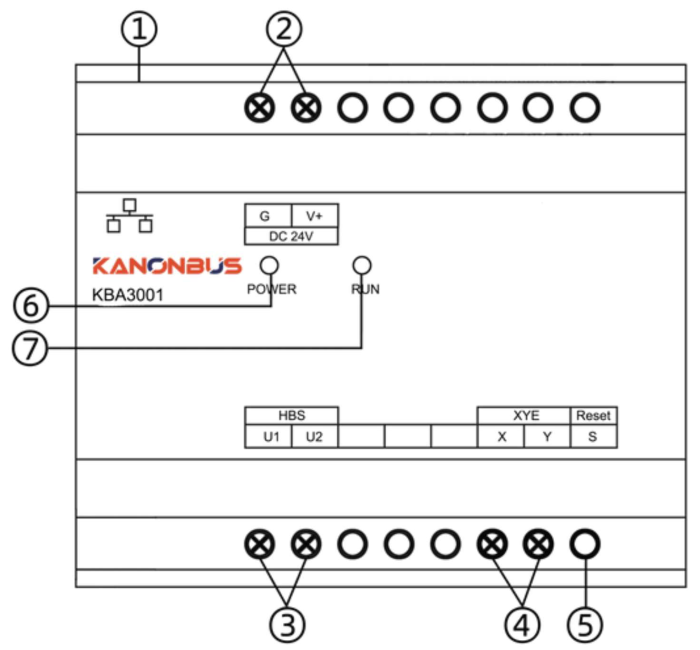

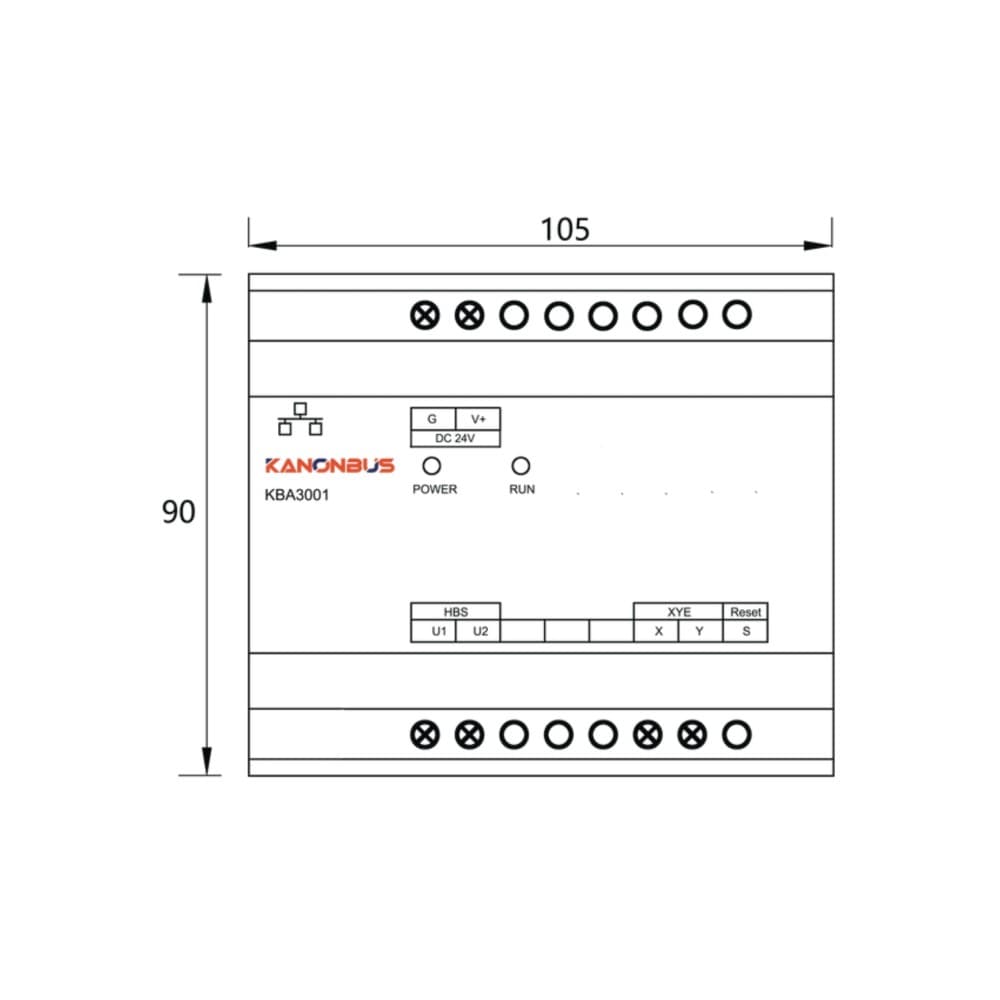

Sơ đồ chân và mô tả cổng kết nối của KBA3001
KBA3001 có 7 vị trí cổng/nút được đánh số trên thân thiết bị:
| Vị Trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | RJ45 | Cổng mạng Ethernet, kết nối LAN tòa nhà |
| 2 | 9-30V DC | Terminal nguồn phụ trợ: V+ (dương) và G (âm/GND) |
| 3 | HBS | Terminal kết nối máy lạnh Daikin/Toshiba/Hitachi/Mitsubishi Electric, cổng U1/U2 |
| 4 | XYE | Terminal kết nối máy lạnh Midea/Mitsubishi Heavy Industries, cổng X/Y |
| 5 | Reset | Nút reset factory default: nhấn giữ 6 giây, đèn RUN nhấp nhanh rồi sáng lại. Reset xóa toàn bộ cấu hình IP, serial port, startup mode |
| 6 | POWER | Đèn LED đỏ: sáng khi có nguồn điện |
| 7 | RUN | Đèn LED đỏ: sáng liên tục khi hoạt động, nhấp nhanh khi truyền/nhận dữ liệu |
Lưu ý đấu nối thực tế:
- Terminal XYE (vị trí 1): cực X và Y theo đúng chiều từ outdoor unit. Đấu nhầm chiều sẽ không nhận được tín hiệu, không gây hỏng thiết bị.
- Terminal HBS (vị trí 5): đấu theo đúng sơ đồ dây của từng hãng. Tham khảo manual outdoor unit trước khi đấu nối.
- Terminal nguồn (vị trí 7): V+ dương, G âm/GND. Dùng nguồn SMPS 24V DC riêng, không dùng chung nguồn với thiết bị công suất lớn.
KBA3001 Hay KAC Series: Chọn Model Nào Cho Dự Án?
Câu hỏi này thường gặp khi SI đang chọn giải pháp. Bảng dưới đây giúp quyết định nhanh:
| Yêu cầu dự án | Chọn |
|---|---|
| BMS dùng BACnet/IP, không cần KNX | KBA3001 |
| BMS dùng Modbus TCP (Ethernet), không cần KNX | KBA3001 |
| Hệ thống KNX, cần tích hợp điều hòa vào ETS | KAC005 hoặc KAC008 |
| BMS dùng Modbus RTU (RS485 serial) | KAC001 hoặc KAC008 |
| Cần cả KNX lẫn Modbus RTU lẫn BACnet/IP | KAC008 |
| Cần app control, voice control, remote access | KAC005 hoặc KAC008 |
| Chỉ cần BMS integration, không cần app | KBA3001 |
KBA3001 là lựa chọn gọn nhất khi mục tiêu duy nhất là đưa điều hòa VRF vào BMS platform qua mạng Ethernet. Không có tính năng thừa, không cần cấu hình KNX, giá thành tối ưu cho use case này.
Kết Luận
Kanonbus KBA3001 giải quyết đúng một bài toán cụ thể trong tích hợp tòa nhà thương mại: khi hệ thống BMS từ Honeywell, Siemens, Schneider hay JCI cần giao tiếp với VRF Nhật dùng HBS/XYE, KBA3001 là cầu nối chuẩn qua BACnet/IP và Modbus TCP mà không cần driver đặc biệt hay thay đổi cấu hình BMS.
Nếu dự án của bạn đang cần tích hợp Daikin, Toshiba, Hitachi hoặc Mitsubishi VRF vào hệ thống BMS BACnet/IP, liên hệ KNXStore để được tư vấn cấu hình điểm và số lượng KBA3001 phù hợp với quy mô tòa nhà.
