Dimmer là thiết bị điều chỉnh độ sáng đèn bằng cách kiểm soát lượng điện năng truyền đến bóng đèn, thay vì chỉ có hai trạng thái bật/tắt. Với đèn LED, việc chọn sai loại dimmer là nguyên nhân phổ biến nhất gây nhấp nháy, kêu rít hoặc giảm tuổi thọ đèn - vì bản thân chip LED không "dim" được mà phụ thuộc hoàn toàn vào cách driver bên trong xử lý tín hiệu điều khiển. Bài viết này đi từ định nghĩa dimmer, phân loại theo tín hiệu điều khiển (TRIAC, DALI, 0-10V, DMX, PWM), đến từng biến thể kỹ thuật bên trong mỗi loại - leading/trailing-edge của TRIAC, DALI/DALI-2/D4i, current sourcing/sinking của 0-10V - và cả cách driver CC/CV ở ngõ ra ảnh hưởng đến việc dimming, kèm sản phẩm cụ thể cho từng nhóm.
Dimmer Là Gì Và Dimming Nghĩa Là Gì
Dimmer là thiết bị điều chỉnh độ sáng đèn bằng cách thay đổi điện áp, dòng điện hoặc tín hiệu số gửi đến driver/ballast của đèn. Dimming là quá trình giảm quang thông (đơn vị lumen) mà đèn phát ra - không chỉ để tiết kiệm điện, mà còn tạo ra mức ánh sáng phù hợp với từng hoạt động và thời điểm trong ngày.
Có hai cách kiểm soát điện năng cơ bản: điều chỉnh điện trở (resistive dimming) - cách cũ, kém hiệu quả vì phần lớn năng lượng chuyển thành nhiệt; và cắt pha hoặc điều chế tín hiệu (phase-cut, PWM, digital) - nhóm công nghệ phổ biến hiện nay.
Có Bao Nhiêu Loại Dimmer Theo Tín Hiệu Điều Khiển
Phân loại dimmer chủ yếu dựa vào tín hiệu điều khiển ở đầu vào driver, không phải loại đèn. Năm nhóm phổ biến nhất trong công trình:
| Loại dimmer | Tín hiệu điều khiển | Ứng dụng phổ biến |
|---|---|---|
| TRIAC/MOSFET | Cắt pha điện AC (leading hoặc trailing-edge) | Nhà ở, công trình nhỏ, đèn dân dụng |
| DALI/DALI-2/D4i | Số, hai chiều, địa chỉ hóa từng đèn | Tòa nhà thương mại, văn phòng, y tế |
| 0-10V/1-10V | Analog một chiều, điện áp 0-10V | Kho, hành lang, bãi đỗ xe, tích hợp KNX/BMS |
| DMX512 | Số, đa kênh (tối đa 512 kênh/universe) | Sân khấu, chiếu sáng kiến trúc, hiệu ứng màu |
| PWM/Wireless | Điều chế độ rộng xung, hoặc không dây Bluetooth/RF | Bên trong hầu hết driver LED; Casambi cho điều khiển không dây |
Mỗi nhóm còn có các biến thể kỹ thuật riêng - phần dưới đây phân tích từng biến thể kèm sản phẩm thực tế tương ứng.
Dimmer TRIAC: Leading-Edge Và Trailing-Edge Khác Nhau Ở Đâu
Dimmer cắt pha chia thành hai loại theo vị trí cắt trong chu kỳ sóng điện: trailing-edge (MOSFET) - nên ưu tiên cho LED vì không có dòng giữ nên không nhấp nháy ở mức sáng thấp, và leading-edge (TRIAC) - công nghệ ra đời trước, phù hợp tải điện trở thuần như đèn sợi đốt/halogen hơn là LED công suất thấp. Nguyên lý chi tiết của hai công nghệ này và lý do TRIAC dễ gây nhấp nháy với LED đã được phân tích đầy đủ trong bài Dimmer TRIAC và Dimmer MOSFET - Sự khác biệt về kỹ thuật cắt pha Dimmer.

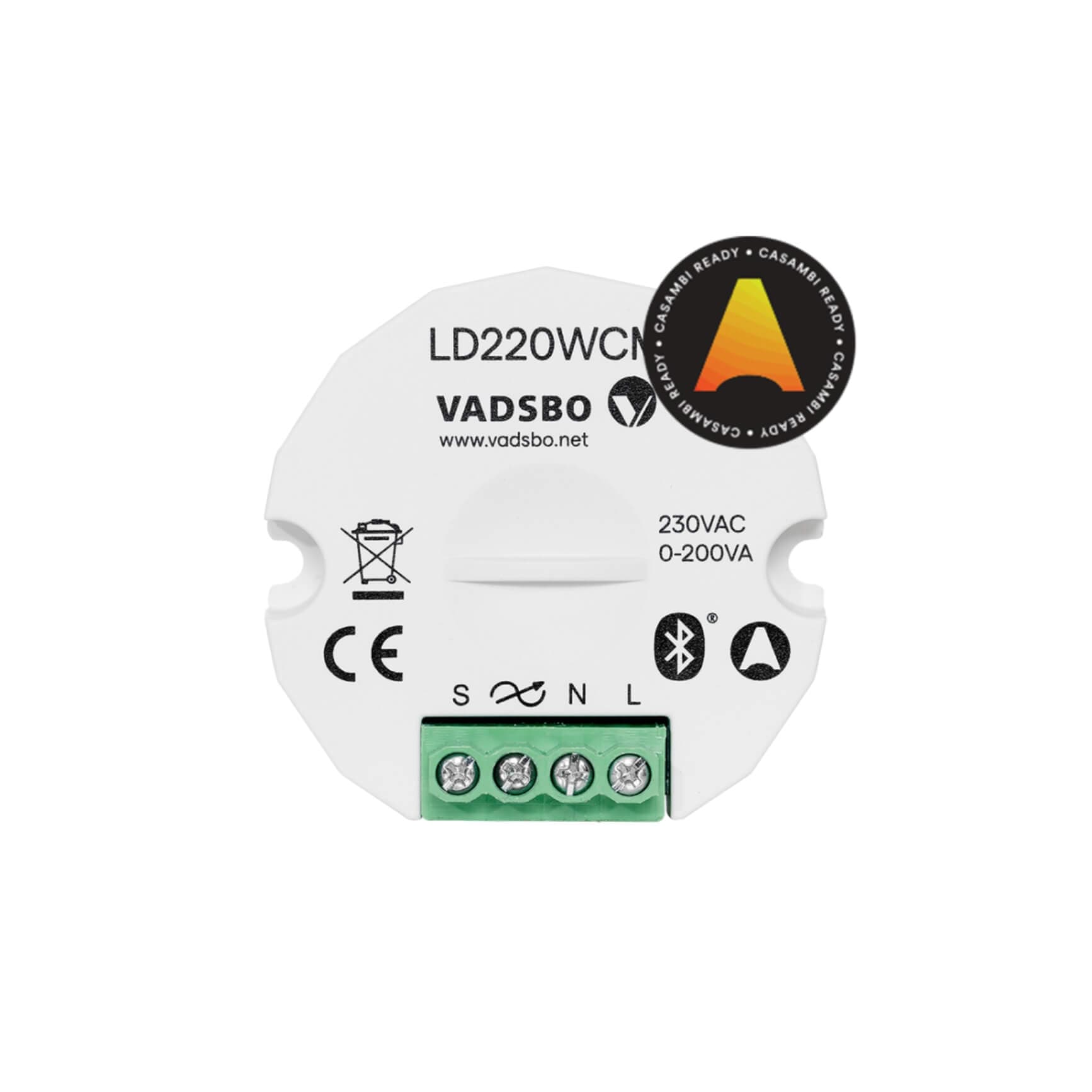

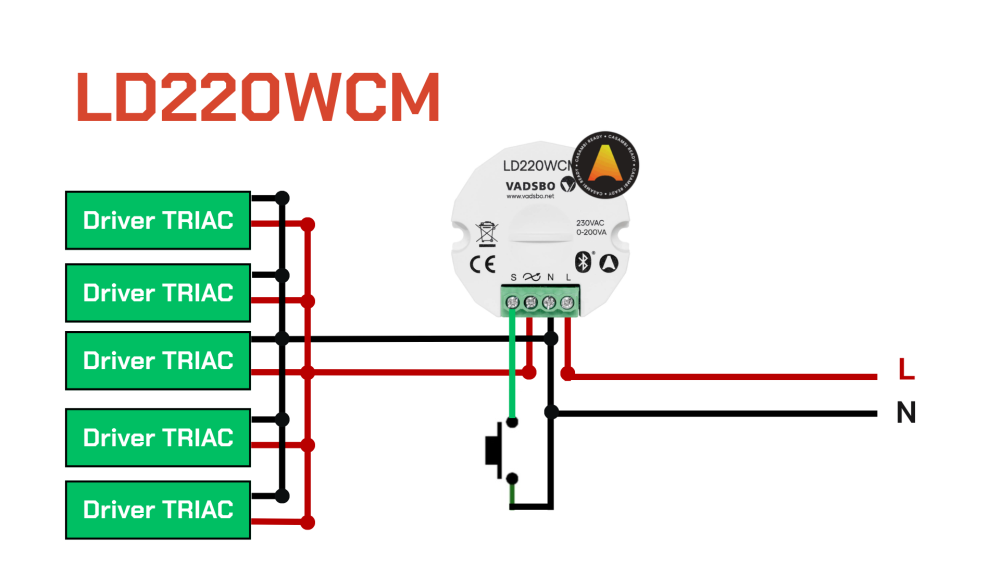

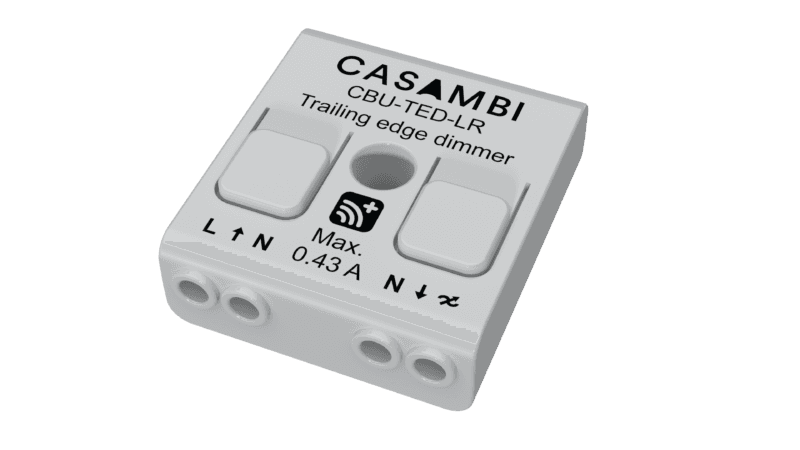

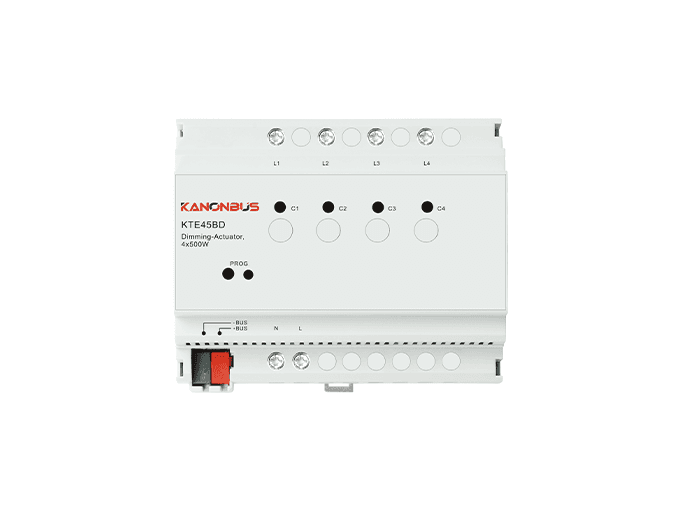

Về sản phẩm, với hệ có dây tích hợp KNX, KTE45BD (Kanonbus) là bộ điều khiển TRIAC gắn tủ điện điều khiển qua bus KNX. Với nhu cầu điều khiển không dây, CBU-TED-LR và LD220WCM (Casambi) đấu nối tiếp trên đường dây pha để nâng cấp driver TRIAC hiện có lên điều khiển Bluetooth mà không cần đấu lại dây tín hiệu.
Dimmer DALI: DALI, DALI-2 Và D4i Khác Nhau Thế Nào
DALI là giao thức dimming số hai chiều tối đa 64 địa chỉ/bus, DALI-2 bổ sung chứng nhận bắt buộc đảm bảo tương thích đa hãng, còn D4i là lớp mở rộng "DALI for IoT" chạy trên cùng bus DALI-2 vật lý. Sự khác biệt kỹ thuật đầy đủ giữa ba lớp này - và lý do D4i không phải giao thức chạy qua mạng IP riêng - đã được giải thích chi tiết trong bài Giải mã các giao thức điều khiển chiếu sáng: DALI, DALI-2, D4i.

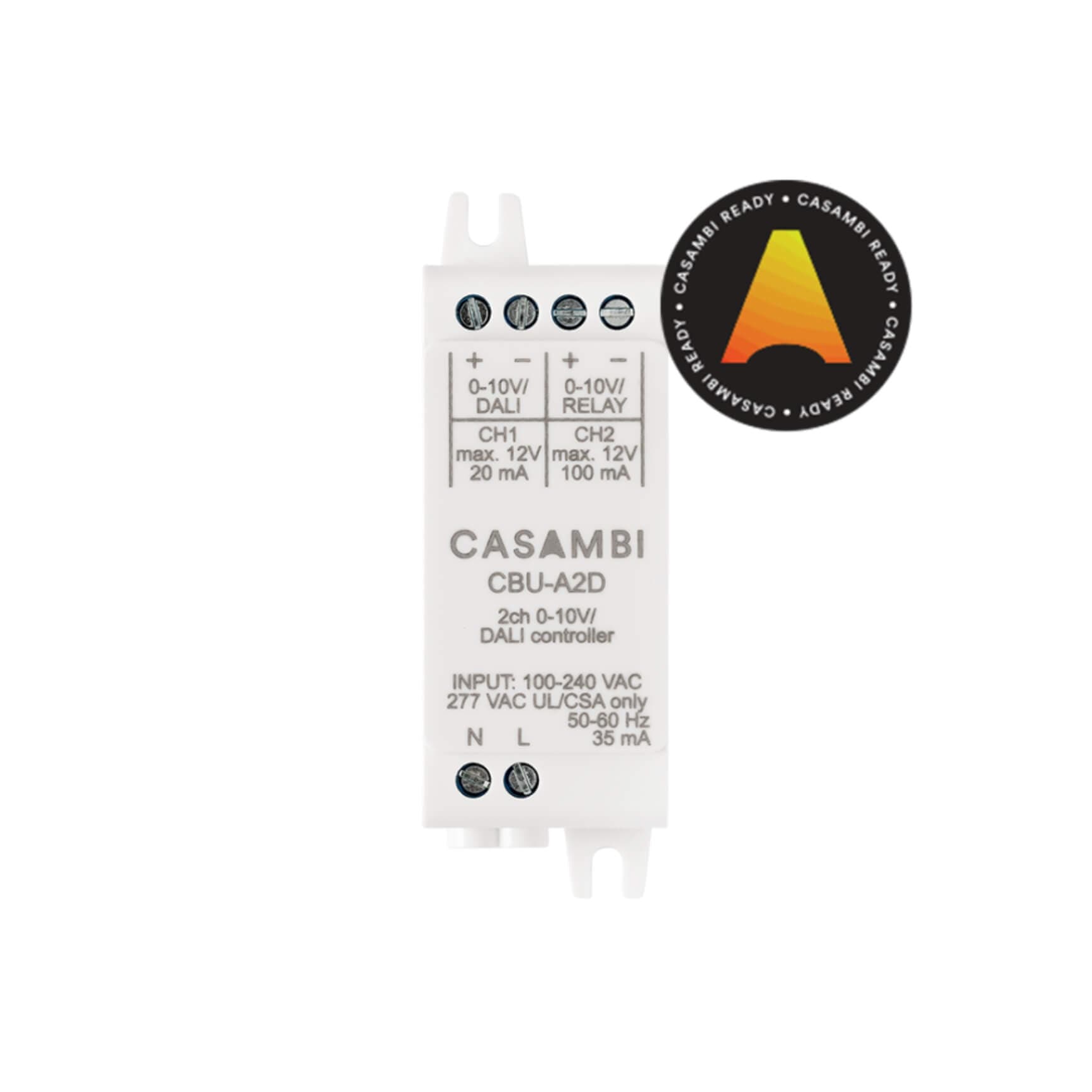

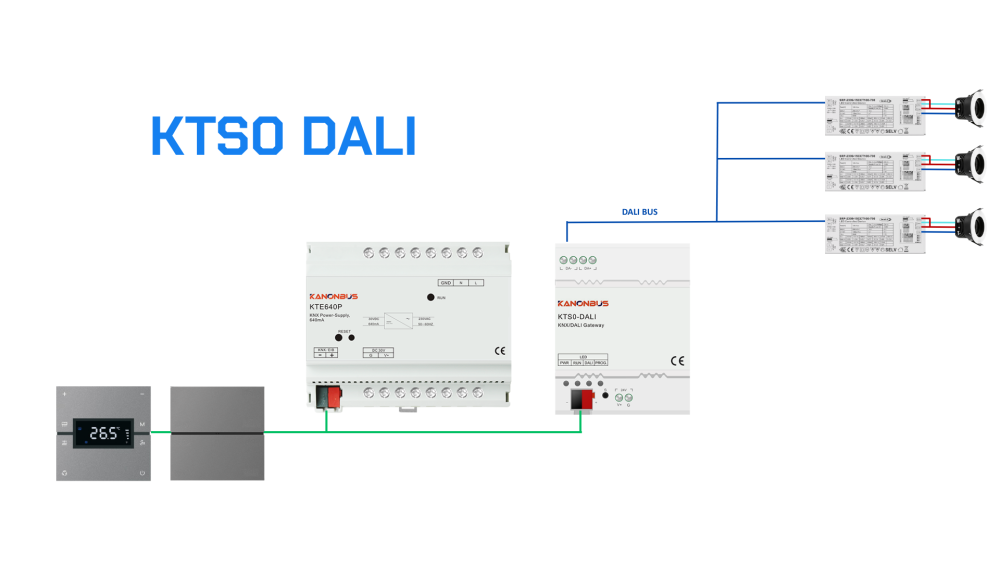

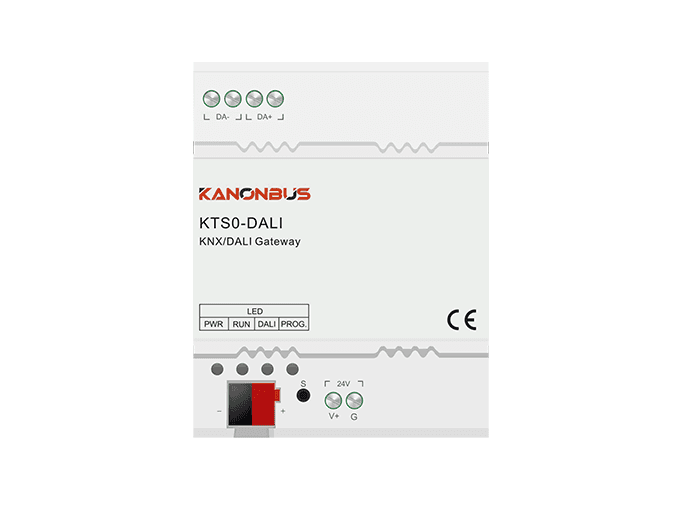

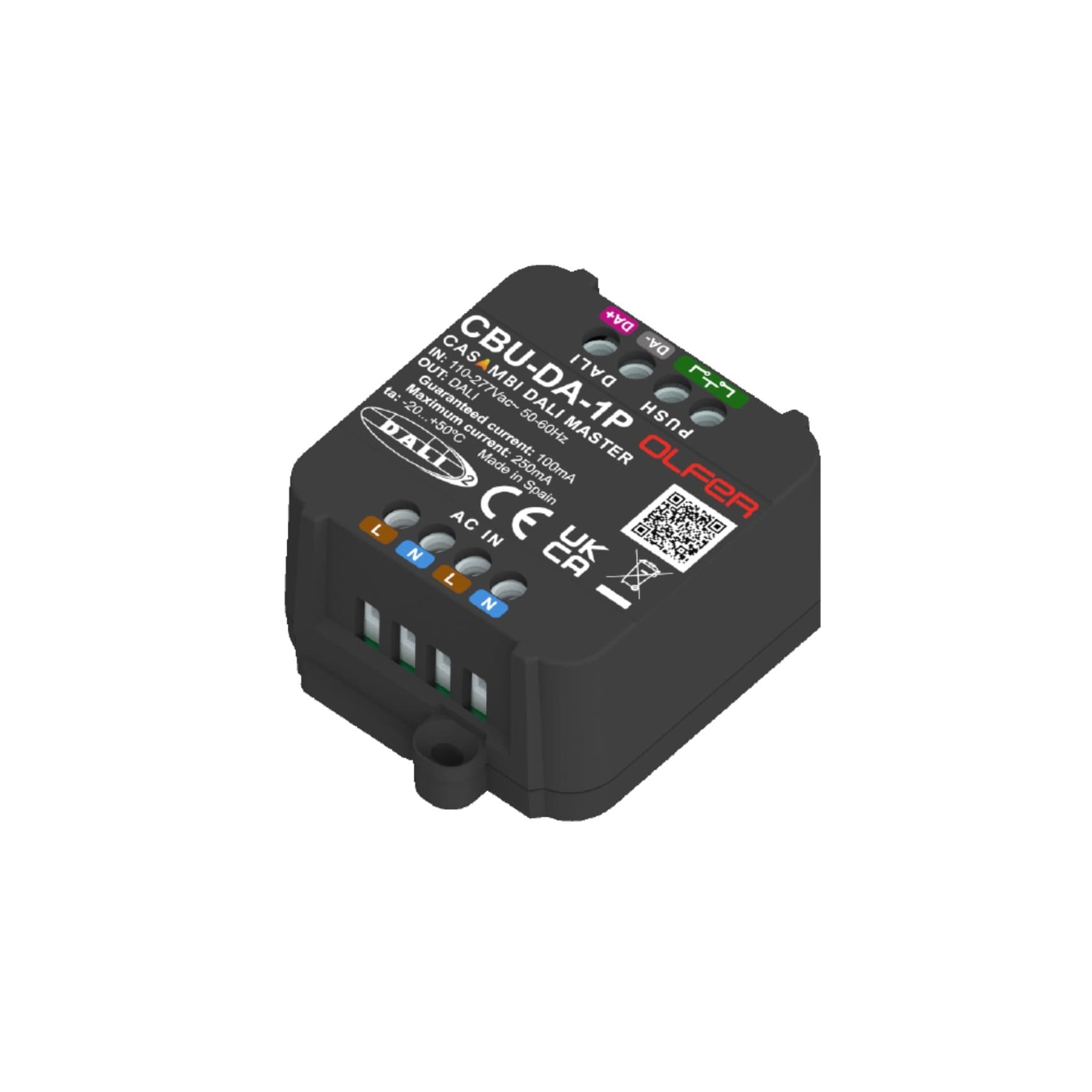

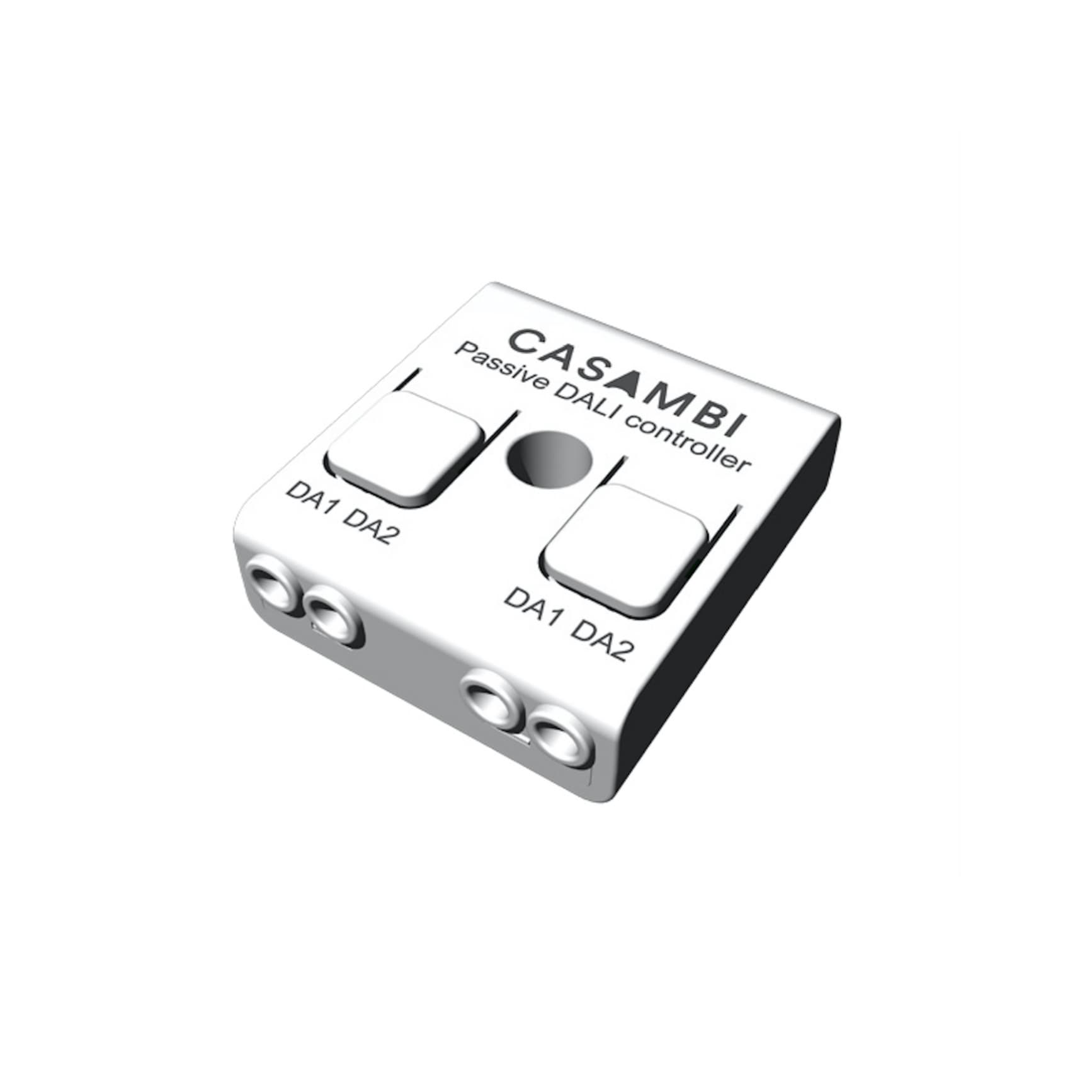

Về sản phẩm, với hệ có dây tích hợp KNX, KTS0-DALI (Kanonbus) là gateway KNX-DALI đứng vai trò master điều khiển cả bus DALI từ hệ KNX. CBU-DCS, CBU-DA-1P và CBU-A2D (Casambi) là phương án DALI không dây, phù hợp khi công trình muốn nhóm đèn theo khu vực mà không kéo thêm dây bus.
Dimmer 0-10V: Current Sourcing Và Current Sinking
0-10V (hoặc 1-10V) điều chỉnh độ sáng theo mức điện áp analog gửi đến driver - 10V tương ứng sáng tối đa, giảm dần về khoảng 1V ứng với mức sáng thấp nhất driver hỗ trợ. Điểm kỹ thuật ít được chú ý nhưng gây lỗi tương thích nhiều nhất là chiều dòng điện trên đường tín hiệu, theo hai kiểu định nghĩa trong IEC 60929 Annex E:
Current sinking (phổ biến nhất, chiếm phần lớn thị trường): driver có sẵn mạch tạo dòng điện nhỏ để duy trì điện áp tham chiếu trên dây tín hiệu; thiết bị điều khiển bên ngoài đóng vai trò như một biến trở, "hút" (sink) dòng điện đó xuống để kéo điện áp giảm và làm mờ đèn. Kiểu này cho phép đấu nhiều driver song song vào một kênh điều khiển vì driver tự cấp dòng, bộ điều khiển chỉ cần đủ khả năng hút tổng dòng của tất cả driver trên đường dây.
Current sourcing: thiết bị điều khiển (ví dụ module analog output của KNX/BMS) tự tạo và xuất tín hiệu điện áp 0-10V trực tiếp đến ngõ vào driver, driver chỉ đọc điện áp này ở trở kháng cao mà không cần hút dòng.

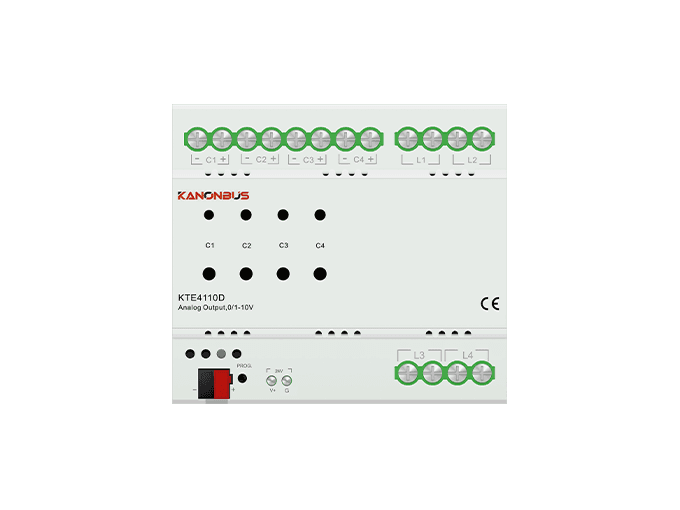

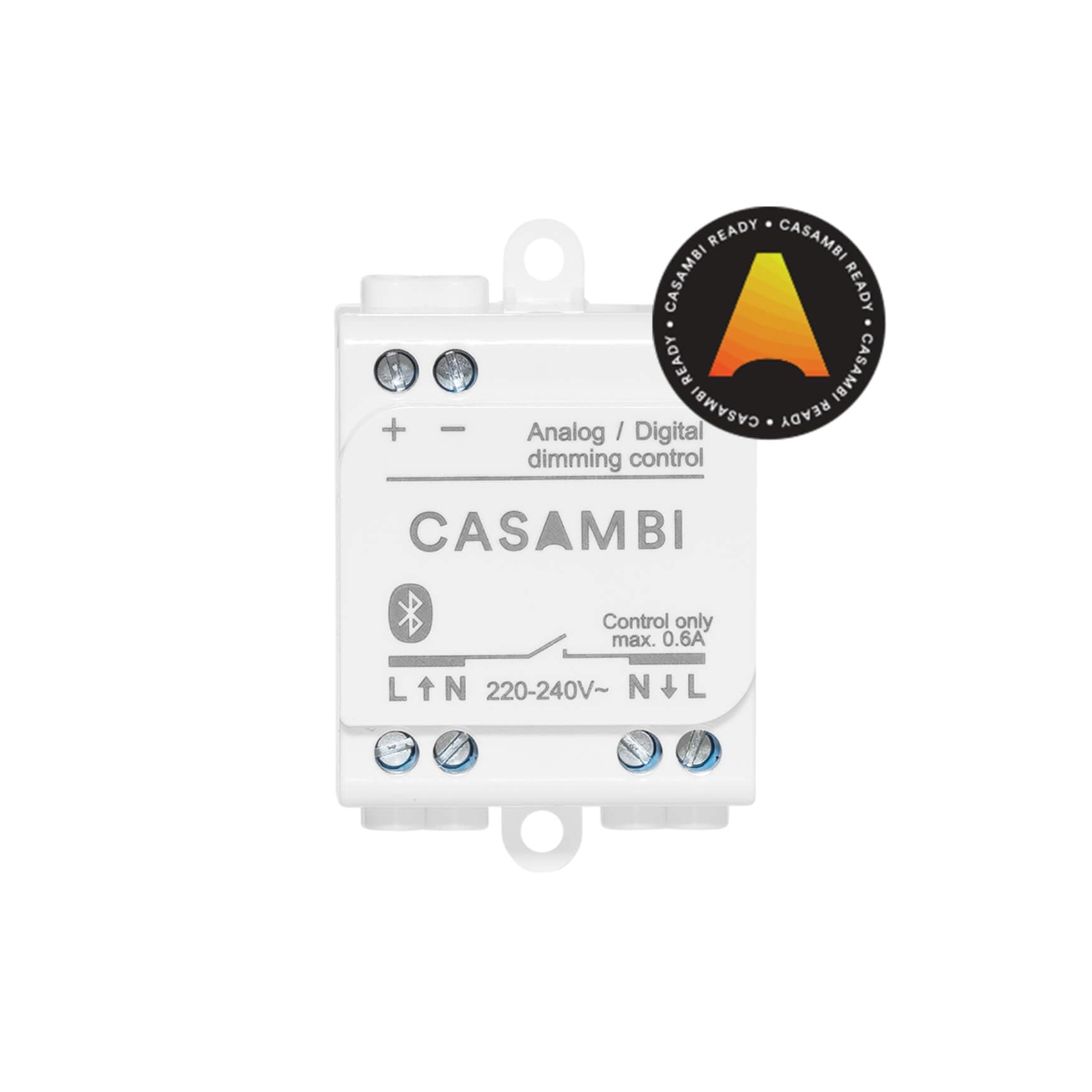

Hai kiểu này không tự động tương thích ngược nhau - đấu nhầm thiết bị sourcing vào driver kỳ vọng tín hiệu sinking (hoặc ngược lại) có thể khiến dimming không hoạt động hoặc hoạt động sai dải. Khi thiết kế hệ 0-10V cho công trình lớn, cần kiểm tra rõ driver và bộ điều khiển cùng kiểu sourcing/sinking, hoặc chọn thiết bị hỗ trợ cả hai. Với hệ có dây tích hợp KNX, KTE4110D (Kanonbus) là bộ điều khiển 0/1-10V phù hợp cho khu vực cần dimming đơn giản như hành lang, kho hoặc bãi đỗ xe; CBU-ASD-LR (Casambi) làm cùng việc không dây, hỗ trợ cả DALI và 0-10V trên cùng một thiết
Dimmer DMX: Giao Thức Đa Kênh Cho Hiệu Ứng Phức Tạp
DMX512 truyền tối đa 512 kênh điều khiển trên một đường tín hiệu RS-485 (gọi là một "universe"), mỗi kênh mang giá trị 8-bit (0-255) gán cho một thông số cụ thể như độ sáng, màu R/G/B hoặc vị trí. DMX ban đầu thiết kế cho sân khấu nhưng ngày càng phổ biến trong chiếu sáng kiến trúc cần đồng bộ nhiều màu và hiệu ứng phức tạp mà DALI hay 0-10V không đáp ứng được. Phiên bản mở rộng RDM (Remote Device Management) cho phép giao tiếp hai chiều để cấu hình và giám sát thiết bị từ xa qua chính đường dây DMX.

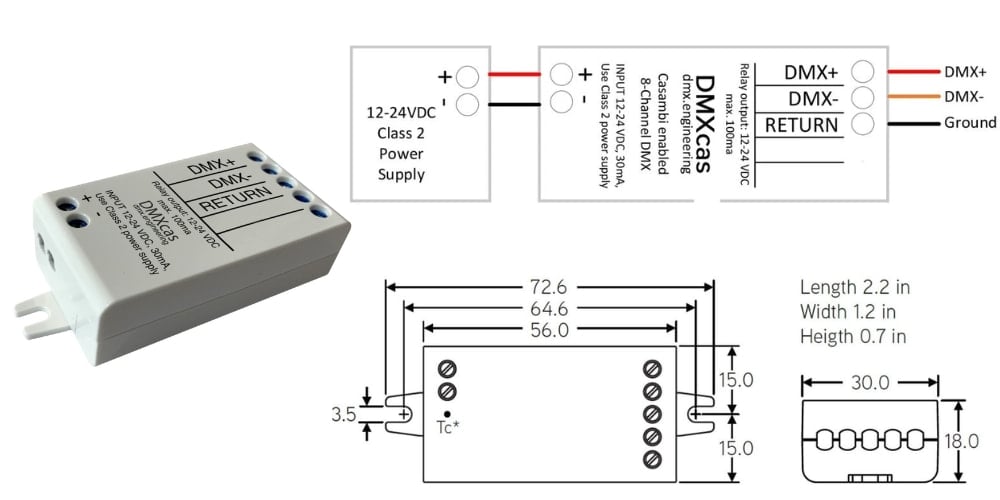

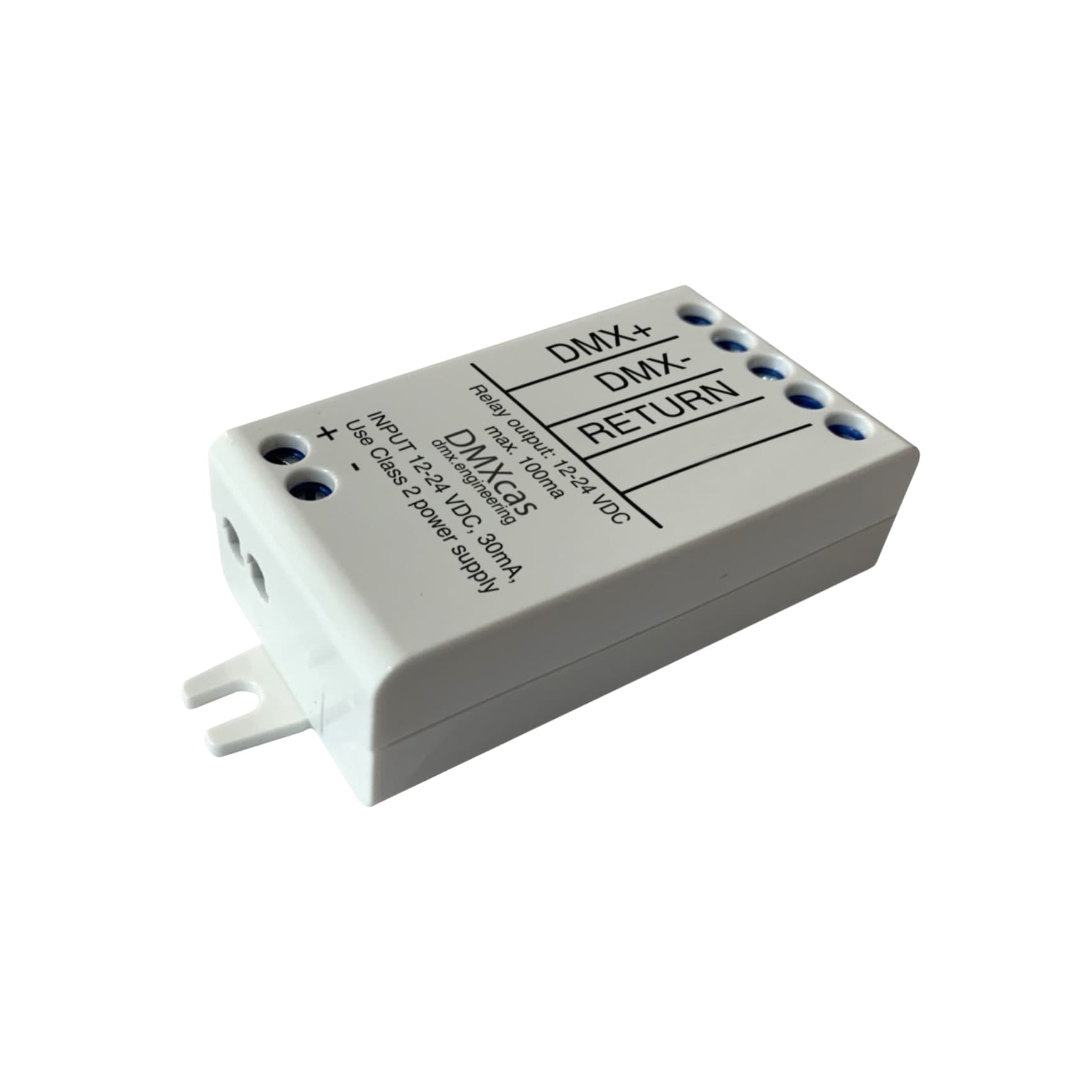

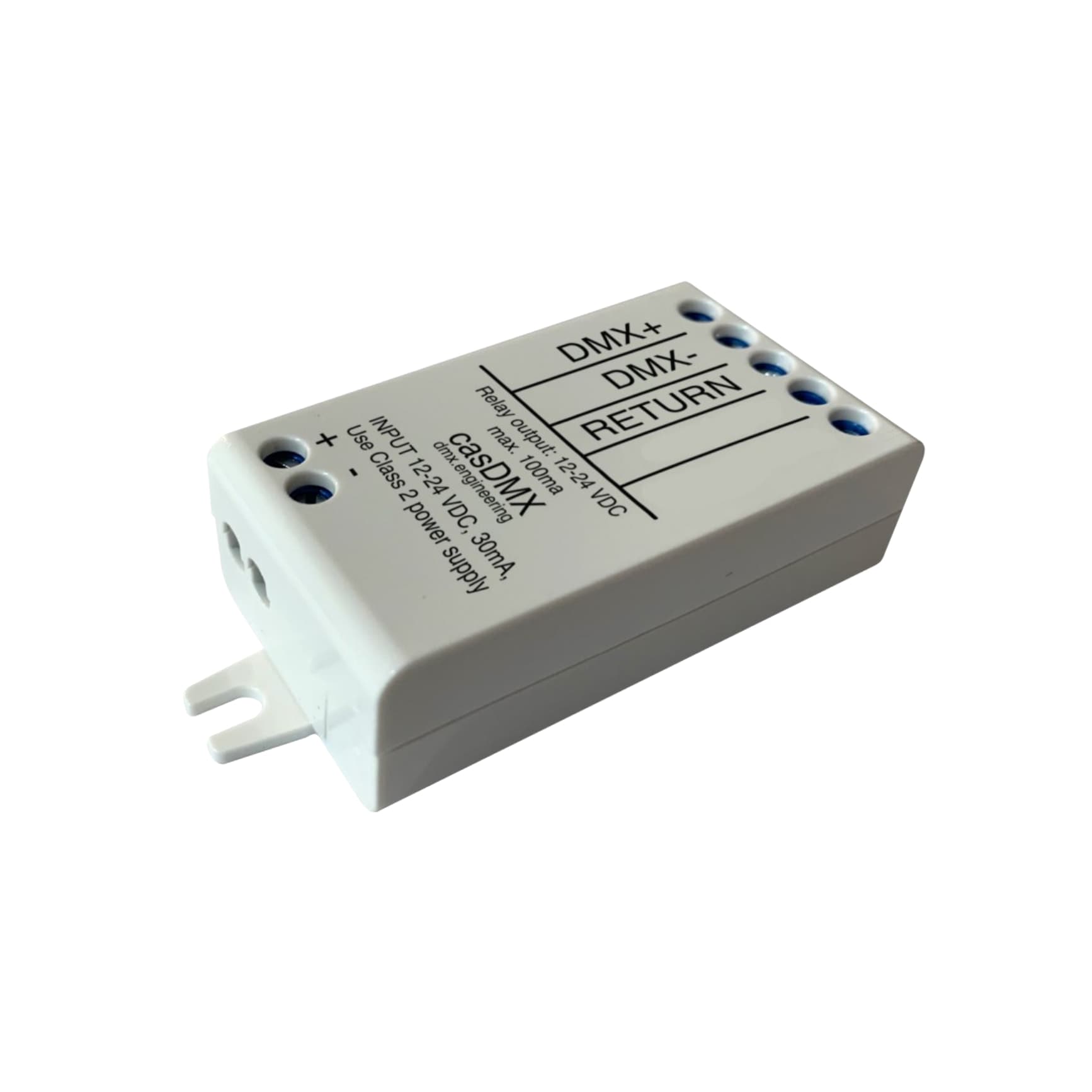

Với hệ Casambi, DMXcas và casDMX đưa tín hiệu DMX vào mesh Bluetooth để điều khiển không dây, loại bỏ việc kéo cáp RS-485 riêng cho từng universe. Hiện KNXStore chưa có gateway DMX tích hợp trực tiếp vào bus KNX trong danh mục; công trình cần kết hợp DMX với hệ KNX nên trao đổi trực tiếp để xác nhận phương án gateway phù hợp. So sánh chi tiết giữa DALI và DMX theo tiêu chí lựa chọn nằm trong bài So sánh điều chỉnh độ sáng đèn LED bằng driver DALI và DMX.
PWM: Nguyên Lý Dimming Bên Trong Hầu Hết Driver Và Nguy Cơ Nhấp Nháy
PWM (Pulse Width Modulation) không phải một chuẩn giao tiếp như DALI hay DMX, mà là nguyên lý dimming vật lý bên trong hầu hết driver LED: bật/tắt LED cực nhanh theo chu kỳ, tăng tỷ lệ thời gian "bật" (duty cycle) trong mỗi chu kỳ để đèn sáng hơn. Dù tín hiệu điều khiển phía trước là số (DALI, DMX) hay analog (0-10V), driver thường vẫn dùng PWM ở tầng cuối để tạo ra mức sáng thực tế trên chip LED.

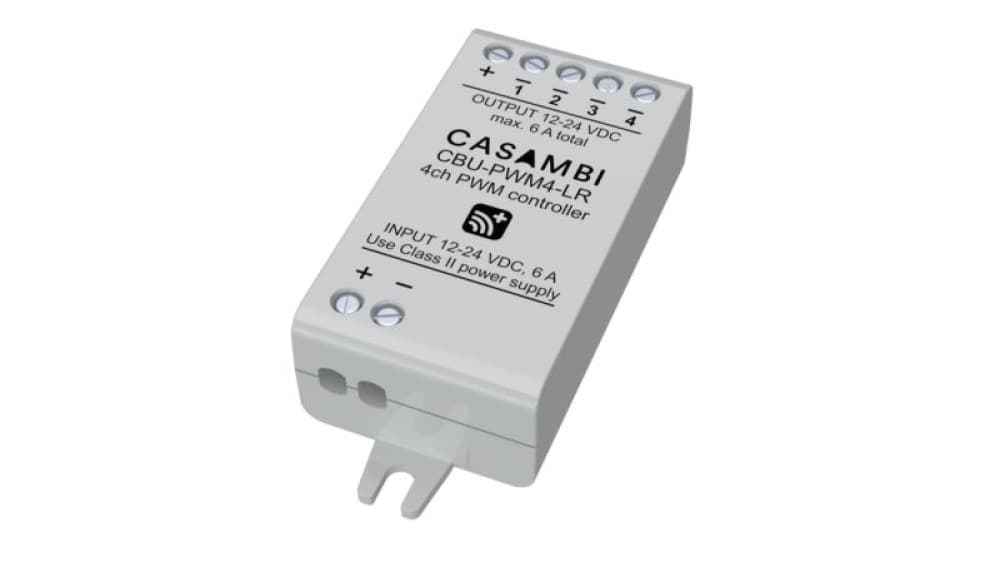

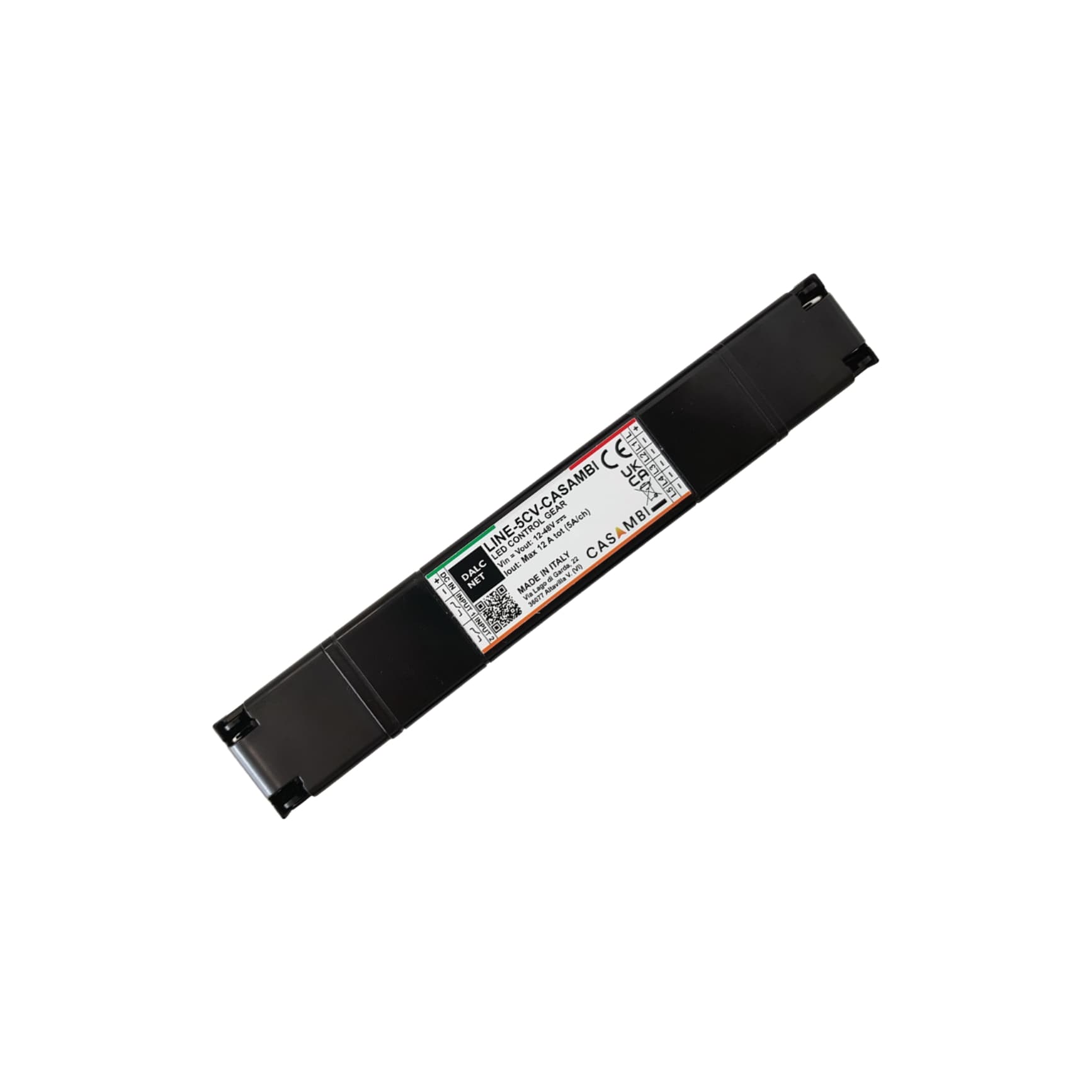

Tần số PWM thấp là nguyên nhân phổ biến gây nhấp nháy hoặc mỏi mắt khi nhìn lâu, dù mắt thường không luôn nhận biết trực tiếp. Theo khuyến nghị IEEE 1789-2015 (IEEE Recommended Practices for Modulating Current in High-Brightness LEDs), tần số điều chế dưới 90Hz có rủi ro cao và nên tránh; để giảm thiểu gần như toàn bộ tác động của flicker kể cả với chuyển động mắt nhanh (hiệu ứng stroboscopic), tần số nên đạt từ 2.000Hz trở lên, một số khuyến nghị kiến trúc chọn hẳn 3.000Hz để an toàn tuyệt đối. Phần lớn driver LED và module Casambi chất lượng tốt hiện nay hoạt động trong khoảng 2-20kHz - ví dụ CBU-PWM4-LR (Casambi) điều khiển 4 kênh PWM cho RGBW/tunable white, còn LINE-5CV-CASAMBI (DALCNET) tích hợp sẵn Casambi trên driver CV 5 ngõ ra RGB/RGBW/TW, cả hai đều nằm trong dải tần PWM này để tránh flicker.
Driver CC Và CV Ở Ngõ Ra: Đừng Nhầm Với Tín Hiệu Điều Khiển
TRIAC, DALI, 0-10V, DMX và PWM mô tả tín hiệu điều khiển ở đầu vào driver - phần hoàn toàn tách biệt với cách driver cấp điện cho LED ở đầu ra, vốn chia thành hai kiểu: constant voltage (CV) và constant current (CC). Một driver DALI vẫn có thể là loại CV hoặc CC ở đầu ra, và đây là điểm dễ gây nhầm lẫn khi chọn driver cho dự án.

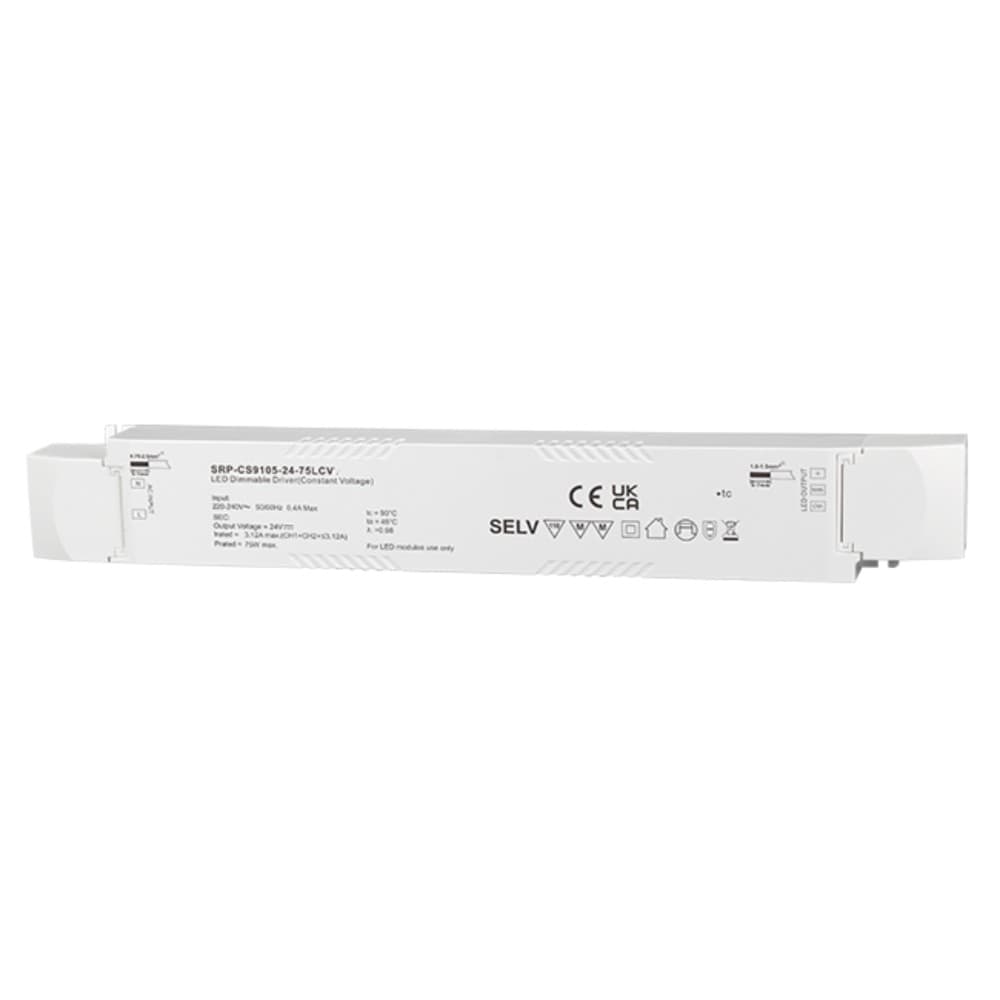

Constant voltage (CV): driver giữ điện áp đầu ra cố định (thường 12V hoặc 24V DC), dòng điện qua mỗi đoạn LED được giới hạn bằng điện trở gắn sẵn trên dải LED. Phù hợp với LED strip cắt đoạn tùy chiều dài, dễ lắp đặt, nhưng kém hiệu suất hơn CC vì điện trở tiêu tán một phần năng lượng thành nhiệt. CBU-PWM4-LR (Casambi) là ví dụ điều khiển RGBW/tunable white không dây cho LED strip CV theo đúng nguyên lý này.

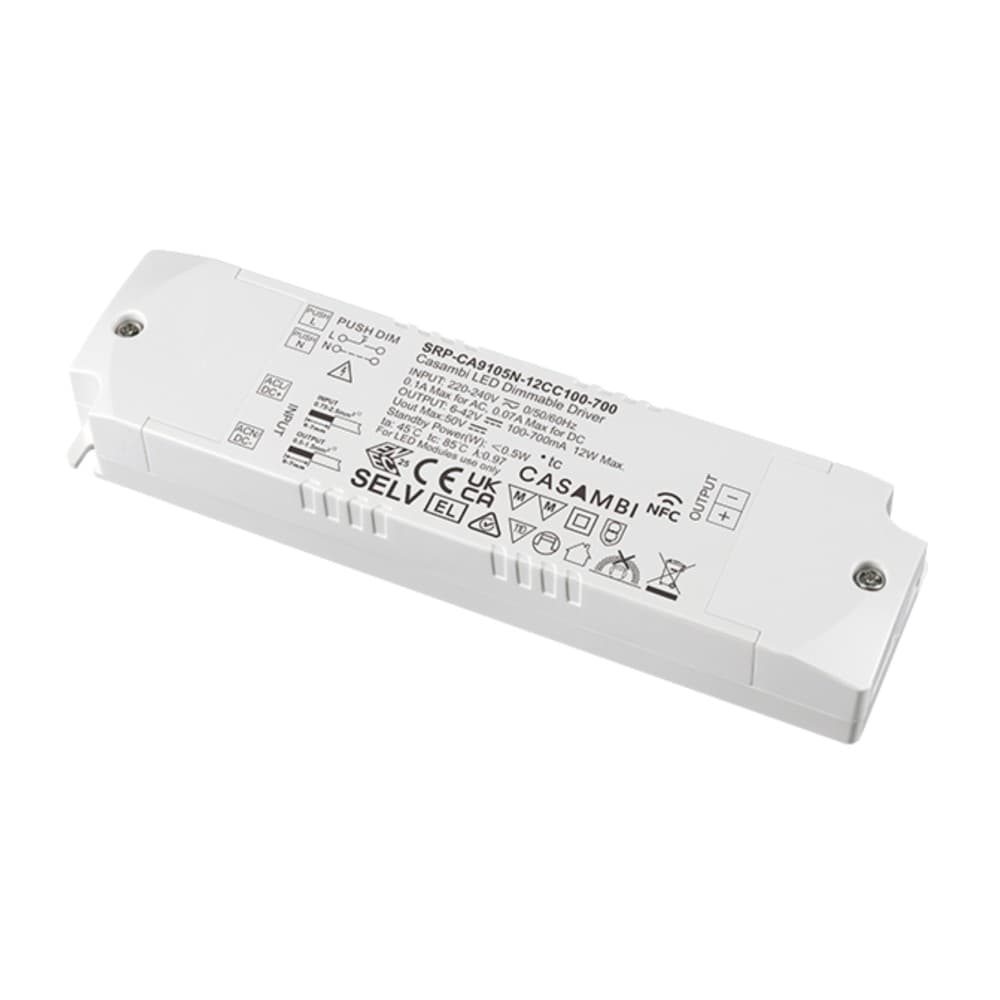

Constant current (CC): driver giữ dòng điện đầu ra cố định (ví dụ 350mA, 700mA), điện áp tự thay đổi theo số lượng LED nối tiếp trong mạch. Thường dùng cho LED công suất cao dạng COB hoặc chip đơn không có điện trở tích hợp, cho hiệu suất và độ đồng đều màu tốt hơn CV nhưng đòi hỏi thiết kế mạch chính xác hơn theo đúng số lượng LED trên mỗi driver. Trong hệ sinh thái KNX/Casambi/Matter hiện tại của KNXStore chưa có driver CC được xác nhận; với dự án cần driver CC cho LED công suất cao, cần trao đổi trực tiếp với KNXStore để xác nhận dòng sản phẩm phù hợp trước khi thiết kế mạch.
Cách Chọn Đúng Dimmer Cho Đèn LED
Trước khi mua dimmer, cần xác định bốn yếu tố để tránh nhấp nháy hoặc hỏng thiết bị. Đầu tiên là đèn có ghi nhãn "dimmable" hay không - nếu không, dimmer sẽ không hoạt động đúng và có thể gây hỏng driver. Thứ hai là loại tín hiệu điều khiển phải khớp với driver: driver DALI cần dimmer DALI, driver 0-10V cần kiểm tra đúng kiểu sourcing/sinking, còn đèn LED tích hợp driver dân dụng nên chọn dimmer trailing-edge (MOSFET) thay vì leading-edge (TRIAC). Thứ ba là tổng công suất tải trên mỗi kênh dimmer, tránh quá tải gây nóng hoặc giảm tuổi thọ. Cuối cùng là chất lượng thiết bị - dimmer kém chất lượng dễ gây nhiễu sóng radio, nhấp nháy hoặc kêu rít ở cuộn cảm bên trong.
Kết Luận
Chọn đúng dimmer bắt đầu từ việc xác định tín hiệu điều khiển driver hỗ trợ (TRIAC, DALI, 0-10V hay DMX), sau đó kiểm tra đúng biến thể kỹ thuật bên trong - trailing-edge thay vì leading-edge, đúng kiểu sourcing/sinking, đúng thế hệ DALI - và cuối cùng mới xem driver là CC hay CV ở đầu ra để tránh nhầm lẫn khi tính toán mạch. Với công trình cần mở rộng hoặc đồng bộ nhiều đèn, DALI hoặc dimmer không dây Casambi giúp tránh phải kéo thêm dây điều khiển khi nâng cấp.
