Đèn đường LED đời mới không còn chỉ là bóng đèn gắn cứng vào cột. Phần lớn driver đường phố hiện nay đã tích hợp sẵn ổ cắm NEMA hoặc ZHAGA ngay trên đỉnh đèn, cho phép lắp trực tiếp cảm biến ánh sáng, cảm biến chuyển động hoặc module điều khiển không dây mà không cần đấu dây thủ công. Vấn đề là nhiều đơn vị thi công chọn đèn có ổ cắm nhưng lại mua cảm biến sai chuẩn tín hiệu (DALI thay vì 0-10V, hoặc ngược lại), dẫn đến cảm biến không nhận diện được driver hoặc phải bỏ không dùng. Bài viết này tập trung vào cách chọn đúng cổng, đúng tín hiệu điều khiển và đúng cảm biến cho đèn đường tích hợp NEMA/ZHAGA, kèm theo phương án nâng cấp lên điều khiển không dây bằng cảm biến Casambi ngoài trời.
Vì Sao Đèn Đường Hiện Đại Cần Cổng NEMA Hoặc ZHAGA

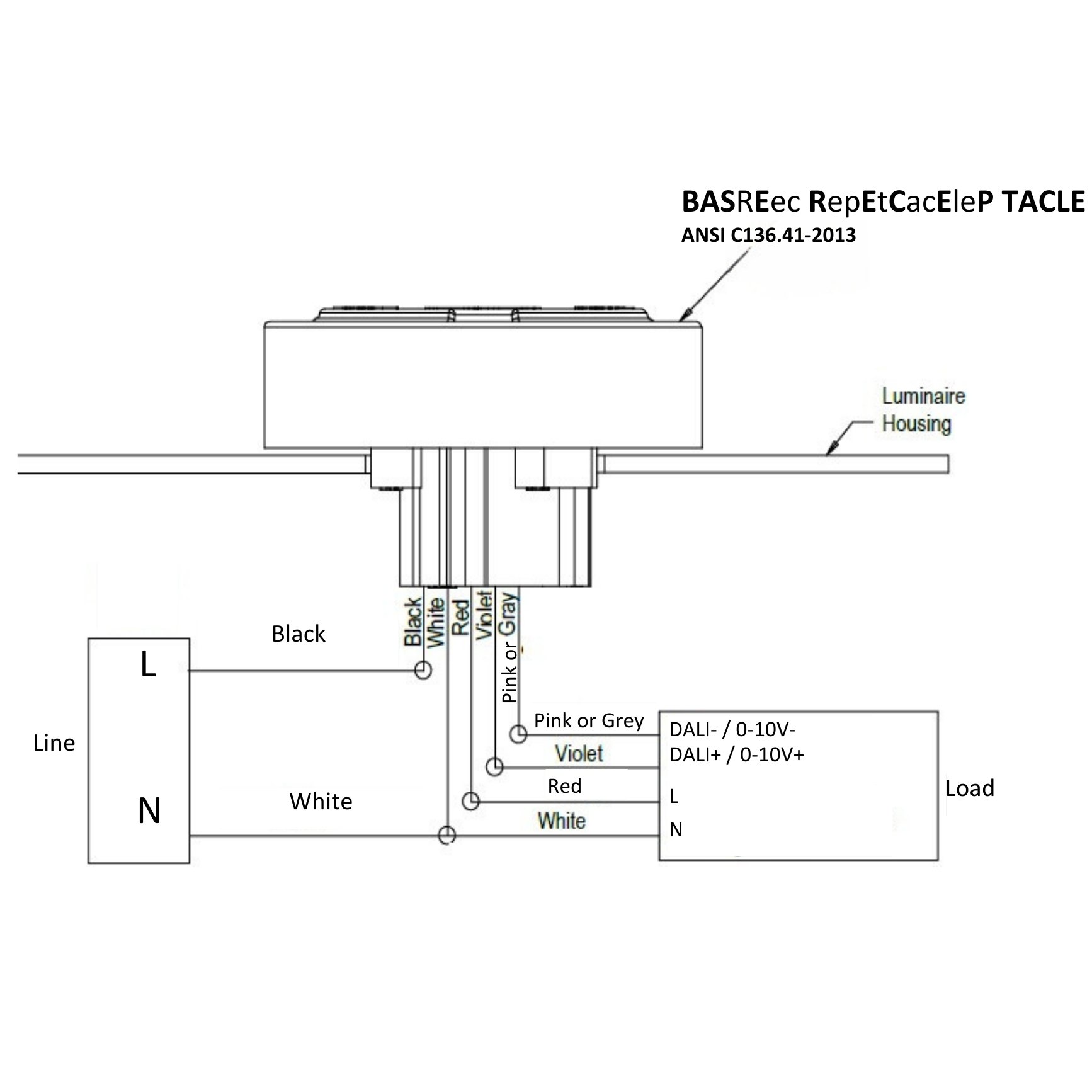

NEMA (theo chuẩn ANSI C136.41) và ZHAGA (Book 18) là hai kiểu ổ cắm tiêu chuẩn hóa được lắp sẵn trên đỉnh đèn đường, cho phép gắn hoặc tháo cảm biến bằng thao tác xoay - cắm, không cần thợ điện đấu dây trong hộp đấu nối. Cả hai chuẩn đều hỗ trợ truyền tín hiệu điều khiển DALI hoặc 0-10V qua các chân tiếp điểm, tùy vào loại cảm biến cắm vào.
Sự khác biệt giữa hai chuẩn nằm ở số chân, cơ chế khóa và khả năng chống nước - đây là phần lý thuyết đã được phân tích chi tiết trong bài NEMA và ZHAGA: Loại nào phù hợp cho dự án chiếu sáng của bạn. Trong bài này, KNXStore đi thẳng vào phần ứng dụng: chọn đèn có ổ cắm nào, ghép với cảm biến nào, và khi nào nên nâng cấp lên điều khiển không dây.
Chọn Đèn Đường Có Cổng NEMA/ZHAGA: Những Điều Cần Kiểm Tra Trước Khi Mua
Đèn Có Sẵn Ổ Cắm Hay Cần Lắp Thêm Giá Đỡ

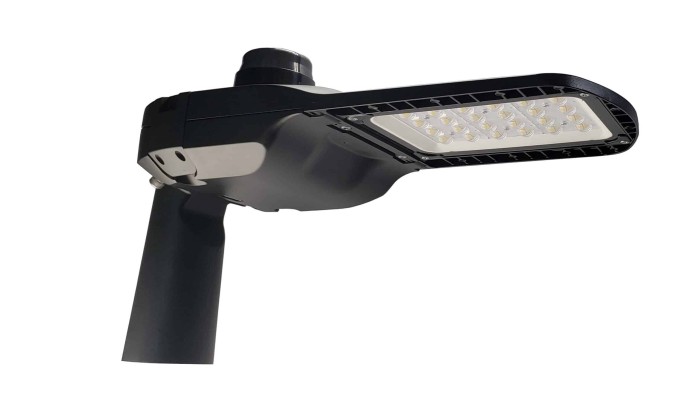

Không phải mọi đèn đường LED đều có ổ cắm NEMA/ZHAGA đúc sẵn trên thân đèn. Với đèn không có ổ cắm gốc, cần lắp thêm giá đỡ NEMA gắn ngoài hoặc bộ kit socket ZHAGA rời để tạo điểm cắm cho cảm biến. Kiểm tra kỹ thông số driver trước khi đặt hàng đèn, tránh trường hợp mua đèn về mới phát hiện không có vị trí lắp cảm biến.
Driver Đèn Xuất Tín Hiệu DALI Hay 0-10V
Đây là điểm dễ sai nhất. Driver DALI truyền lệnh điều khiển hai chiều qua bus số, cho phép cảm biến đọc và ghi dữ liệu (mức sáng hiện tại, lịch dimming, trạng thái lỗi). Driver 0-10V chỉ truyền một chiều bằng điện áp analog, không có phản hồi trạng thái. Cảm biến NEMA hoặc ZHAGA cắm vào driver phải cùng loại tín hiệu với driver, nếu không sẽ không hoạt động dù ổ cắm khớp cơ khí hoàn toàn.
Số Chân Tiếp Điểm Và Khả Năng Chống Nước Của Ổ Cắm

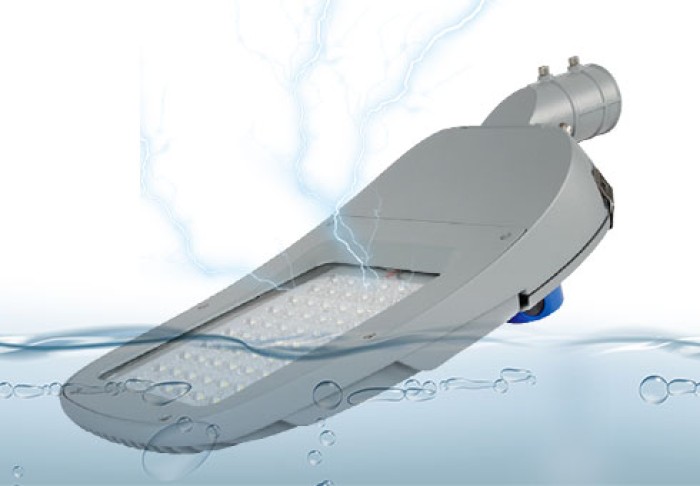

Ổ cắm NEMA phổ biến có 5 hoặc 7 chân, còn ZHAGA thường có 4 hoặc 8 chân tùy phiên bản Book. Với đèn đường lắp ngoài trời, ổ cắm và cảm biến nên đạt tối thiểu IP65, khu vực ven biển hoặc mưa nhiều nên chọn IP66 kèm hộp đấu nối chống nước riêng cho phần dây dẫn vào driver.
Cảm Biến NEMA Và ZHAGA Cho Đèn Đường: DALI Hay 0-10V
Với đèn đường có ổ cắm NEMA, cảm biến ánh sáng NEMA Olfer CAS-UNI-NEMA-5P-010DA-RL-LX hỗ trợ song song cả hai tín hiệu DALI và 0-10V trên cùng một cảm biến, phù hợp khi chưa chắc driver đèn xuất tín hiệu nào. Với ổ cắm ZHAGA, IR-TEC cung cấp hai dòng riêng biệt theo tín hiệu: ON-MRD-734SZ cho driver DALI và ON-BRD-734SZ cho driver 0-10V, còn Olfer CAS-24V-ZHAGA-4P-80-DA-LX là cảm biến ZHAGA DALI tích hợp sẵn kết nối Casambi, cho phép vừa điều khiển cục bộ theo cường độ ánh sáng vừa tham gia mesh Casambi để quản lý theo cụm.
Nguyên tắc chọn nhanh: xác định tín hiệu driver trước (DALI hoặc 0-10V), sau đó chọn cảm biến đúng chuẩn ổ cắm (NEMA hoặc ZHAGA) tương ứng với tín hiệu đó. Nếu không chắc, cảm biến NEMA hai tín hiệu là lựa chọn an toàn hơn cảm biến ZHAGA vốn thường chỉ hỗ trợ một loại tín hiệu cố định.
Nâng Cấp Đèn Đường Lên Điều Khiển Không Dây Với Casambi

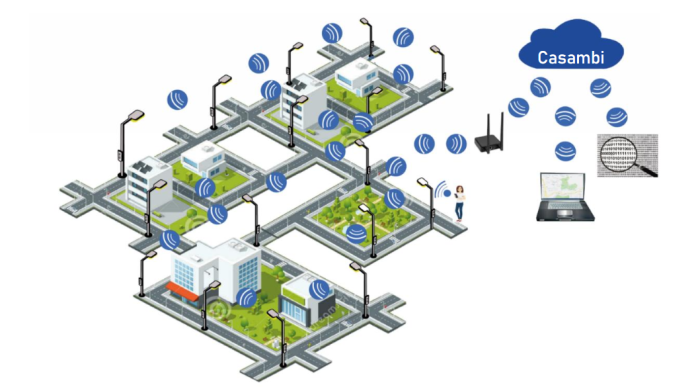

Điểm quan trọng cần hiểu đúng: cảm biến NEMA hoặc ZHAGA có tích hợp Casambi (như CAS-UNI-NEMA-5P-010DA-RL-LX hoặc CAS-24V-ZHAGA-4P-80-DA-LX đã nêu ở mục trên, cùng cảm biến hiện diện IP65 Zhaga Sunricher SR-CS9033A-PIR-V) đã có sẵn radio Bluetooth ngay trong thân cảm biến. Mỗi cảm biến là một thiết bị độc lập: tự điều khiển đèn tại đúng vị trí lắp của nó, và đồng thời có thể gán vào group trên app Casambi để đồng bộ dimming với các đèn khác trong khu vực. Không cần kéo dây DALI giữa các trụ, không cần gateway trung gian - đây khác hoàn toàn với cách vận hành của bus DALI có dây truyền thống.
Với các trụ đèn không có ổ cắm NEMA/ZHAGA, hoặc dùng driver DALI/0-10V thông thường chưa có cảm biến Casambi tích hợp, có thể lắp thêm module rời ngay tại đèn để đưa driver đó vào mesh Casambi: CBU-DA-1P cho driver DALI đơn kênh, CBU-ASD-LR khi cần xử lý cả hai tín hiệu DALI và 0-10V trên một module, hoặc CBU-A2D khi cần điều khiển độc lập 2 kênh DALI/0-10V trong cùng một hộp kỹ thuật gộp nhiều đèn nhỏ. Cũng như cảm biến Casambi, mỗi module này là một node độc lập ngay tại vị trí lắp, có radio riêng và tự vào mesh sau khi cấp nguồn - không phải bộ điều khiển trung tâm kéo dây bus đi khắp tuyến đường.
Với những đèn đường đời cũ hoặc driver rẻ chỉ hỗ trợ dimming cắt pha (không có ngõ DALI hay 0-10V), không thể dùng trực tiếp các cảm biến hoặc module nêu trên. Trường hợp này cần bộ điều khiển dimmer TRIAC Casambi Vadsbo LD220WCM, đấu nối tiếp trên đường dây pha để tạo khả năng dimming và điều khiển không dây cho driver TRIAC thông thường, mà không cần thay driver.
Khi lắp CBU-DA-1P cho driver DALI, cần gán đúng địa chỉ DALI cho thiết bị trước khi đưa vào group Casambi, đặc biệt nếu một hộp kỹ thuật có nhiều driver DALI đấu chung. Cách thực hiện được hướng dẫn chi tiết trong bài Hướng dẫn cấu hình địa chỉ DALI trên thiết bị Olfer Casambi CBU-DA-1P.
.
Phụ Kiện Lắp Đặt Ổ Cắm NEMA/ZHAGA Đúng Chuẩn
Với đèn không có ổ cắm gốc, giá đỡ NEMA gắn tường JL-260C-E2M-7P-SS tạo điểm lắp chuẩn ANSI C136.41 ngay trên thân đèn hoặc cần đèn. Bộ kit socket ZHAGA 844007ZK1M5 phục vụ mục đích tương tự cho cảm biến chân gắn ZHAGA. Riêng phần dây dẫn nối từ ổ cắm vào driver, nên dùng hộp đấu nối chống nước ngoài trời IP66 CBU BOX để tránh nước mưa hoặc hơi ẩm xâm nhập vào điểm đấu, đặc biệt ở các trụ đèn cao trên 6m khó bảo trì thường xuyên.

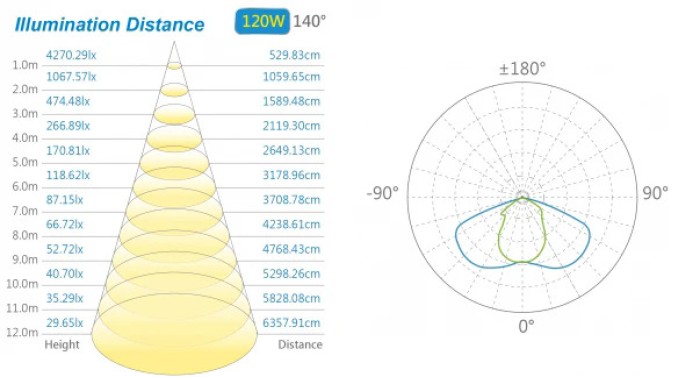

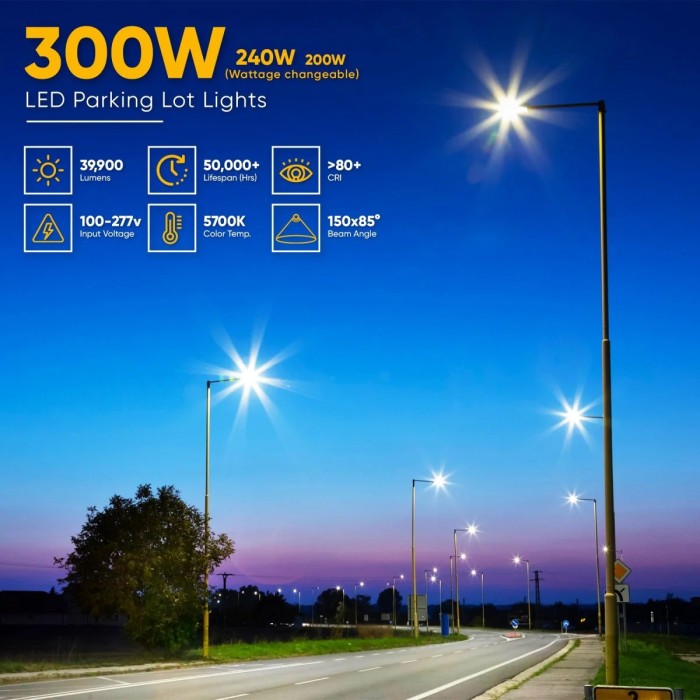

Công Suất Và Nhiệt Độ Màu Theo Chiều Cao Cột Đèn
Ngoài việc chọn đúng cổng và cảm biến, công suất đèn vẫn phải phù hợp với chiều cao trụ để cảm biến dimming phát huy hiệu quả thực tế, tránh tình trạng đèn quá yếu hoặc quá mạnh so với nhu cầu chiếu sáng khu vực.
| Chiều cao trụ | Khu vực ứng dụng | Công suất khuyến nghị | Lumen gợi ý |
|---|---|---|---|
| 3 – 4m | Ngõ hẻm, sân vườn, lối đi nội bộ | 20W – 30W | 2.500 – 4.000lm |
| 5 – 6m | Đường nội khu dân cư, khu đô thị nhỏ | 40W – 60W | 5.000 – 7.000lm |
| 7 – 8m | Đường chính khu đô thị, khu công nghiệp | 80W – 100W | 9.000 – 12.000lm |
| 9 – 12m | Tuyến đường lớn, quốc lộ, khu logistics | 120W – 150W | 13.000 – 18.000lm |

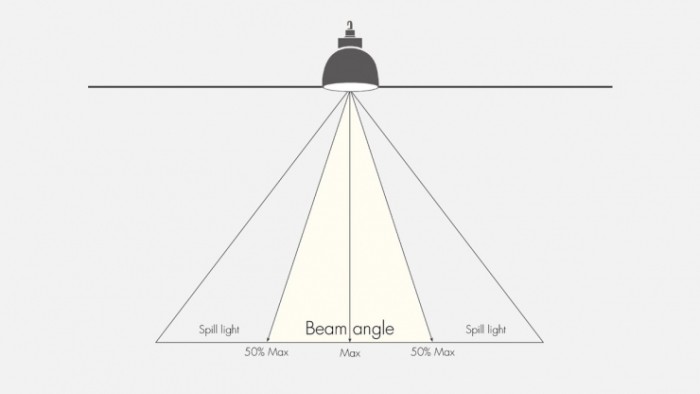

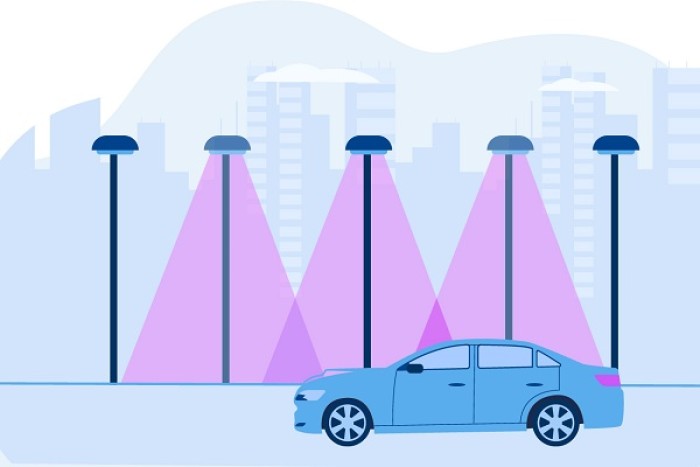

Khoảng cách giữa các trụ đèn thường bằng 3-4 lần chiều cao trụ với beam angle chuẩn Type II/Type III. Khu vực nhiều cây xanh hoặc nhà cao tầng nên chọn góc chiếu hẹp hơn để hạn chế ánh sáng bị chắn, và ưu tiên đèn đạt CRI trên 70 để nhận diện màu biển báo, phương tiện rõ ràng vào ban đêm.
Sai Lầm Thường Gặp Khi Chọn Đèn Đường Tích Hợp Cảm Biến NEMA/ZHAGA
Sai lầm phổ biến nhất là mua cảm biến ZHAGA DALI cho đèn có driver 0-10V hoặc ngược lại - hai bên có thể cắm khớp cơ khí nhưng không truyền được lệnh điều khiển, khiến cảm biến bị vô hiệu hóa hoàn toàn dù đã lắp đúng vị trí. Lỗi thứ hai là chọn cảm biến IP65 nhưng lắp trên trụ đèn ven biển hoặc khu vực mưa nhiều, nơi cần tối thiểu IP66 kèm hộp đấu nối kín để chống ăn mòn tiếp điểm theo thời gian.
Một lỗi kỹ thuật ít được chú ý là bỏ qua khả năng chống sét lan truyền cho phần mạch cảm biến, vì cảm biến gắn trên đỉnh đèn cũng là điểm hứng sét trực tiếp không kém driver. Cuối cùng, nhiều đơn vị thi công lắp cảm biến Casambi cho từng đèn riêng lẻ mà không cấu hình mesh, khiến hệ thống mất khả năng đồng bộ dimming theo cụm - vốn là lợi ích chính khi đầu tư vào cảm biến không dây.
Kết Luận
Chọn đèn đường LED tích hợp cổng NEMA/ZHAGA không dừng ở việc kiểm tra ổ cắm có khớp cơ khí hay không, mà quan trọng hơn là xác định đúng tín hiệu điều khiển (DALI hoặc 0-10V) của driver trước khi chọn cảm biến. Với các tuyến đường muốn đồng bộ dimming theo cụm hoặc quản lý tập trung, chỉ cần cảm biến NEMA/ZHAGA tích hợp Casambi là đủ để nâng cấp lên điều khiển không dây, không cần kéo thêm dây điều khiển giữa các trụ đèn; CBU-DA-1P/CBU-ASD-LR/CBU-A2D chỉ cần thêm khi đèn không có cảm biến Casambi tích hợp sẵn.
