Cảm biến CO2 KNX âm tường GS 67.00 Hugo Müller
Không phải vị trí nào trong phòng cũng cần một mặt công tắc có nút. Nhiều khi bạn chỉ cần một điểm đo CO2 và khí hậu gọn trên tường, chạy điều khiển thông gió tại chỗ, còn nút bấm để ở cửa. GS 67.00 knx của Hugo Müller là bản không nút của dòng công tắc cảm ứng GS 67/68: một cảm biến CO2 KNX âm tường 55mm kiêm bộ điều khiển khí hậu. Bài này phân tích thiết bị cho kỹ sư tích hợp và so với các dòng CO2 khác cùng hãng.
GS 67.00 knx là gì và vai trò trên bus KNX

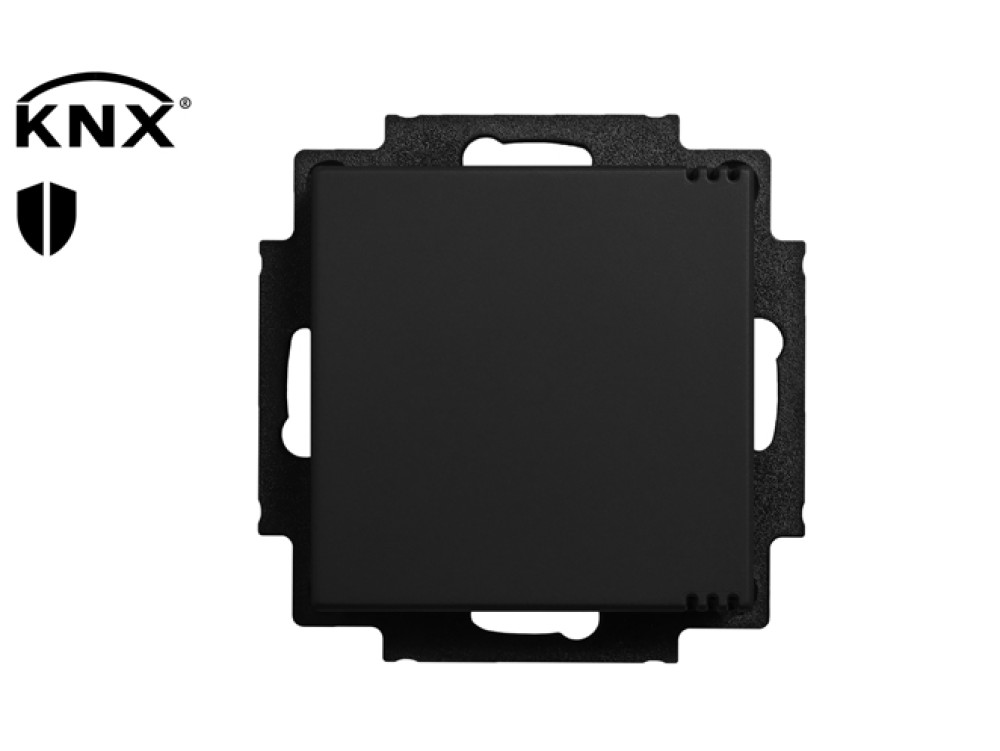

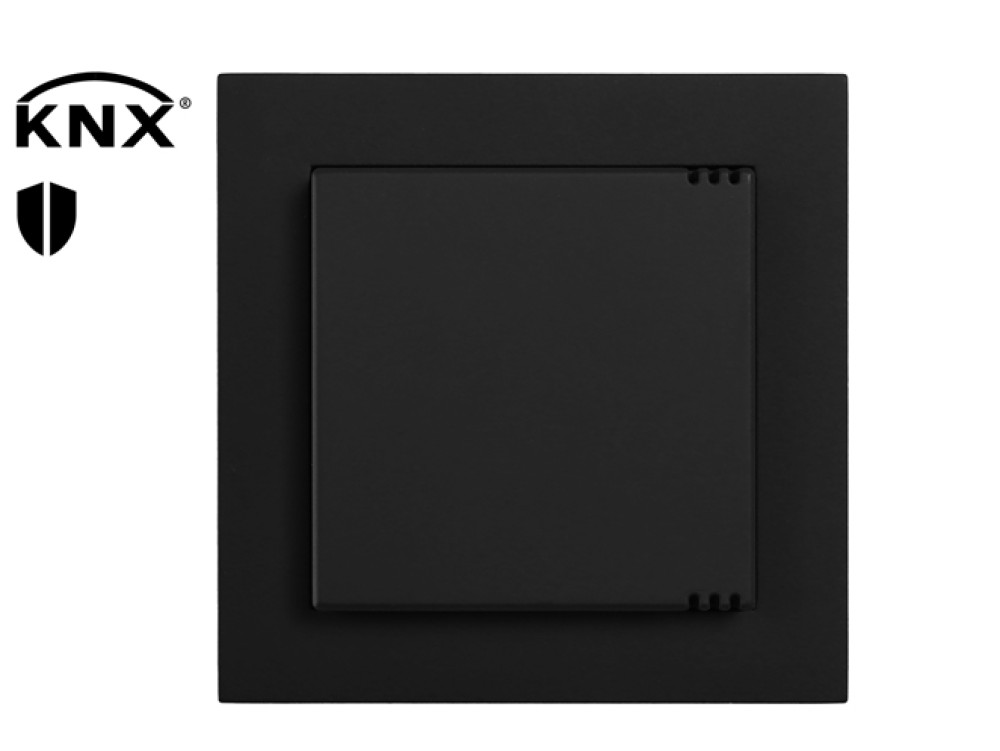

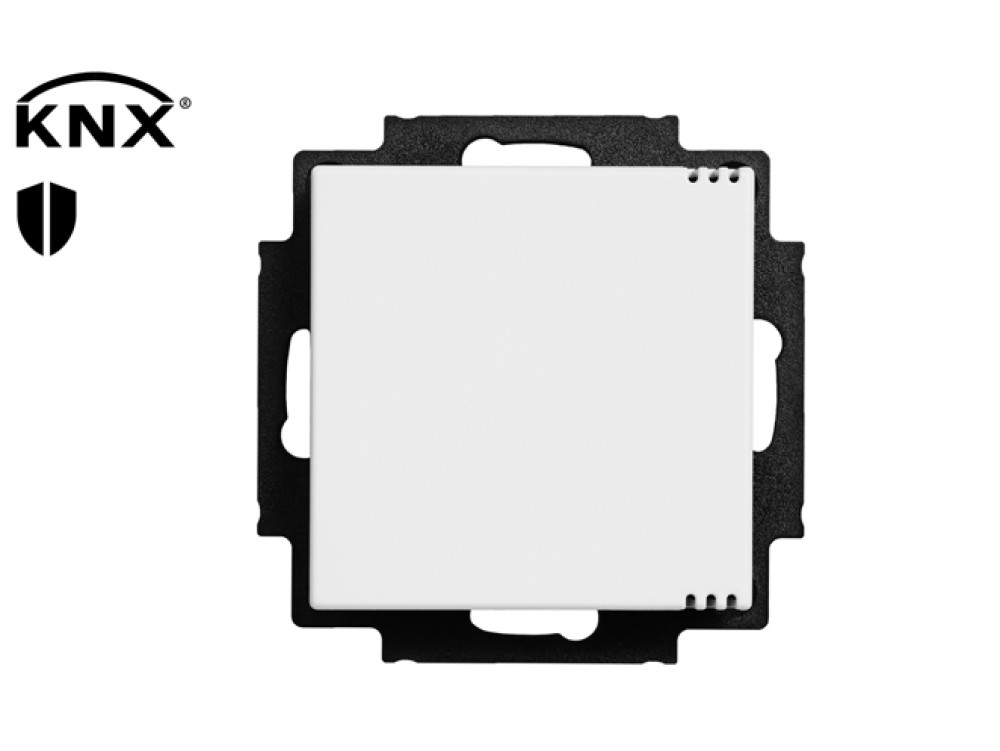

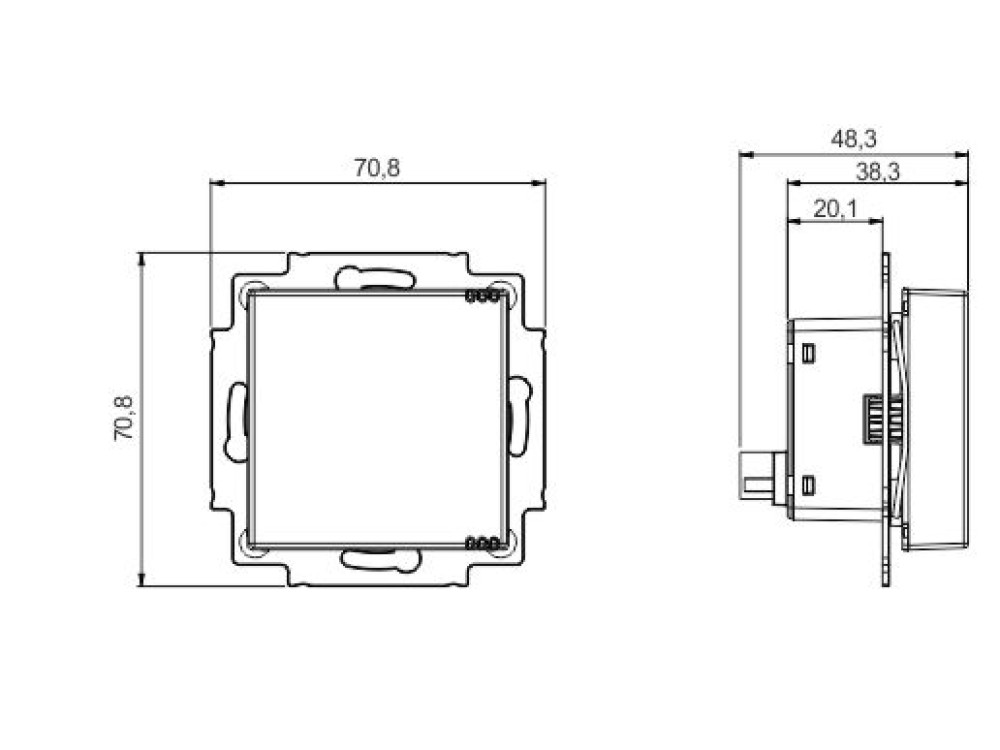

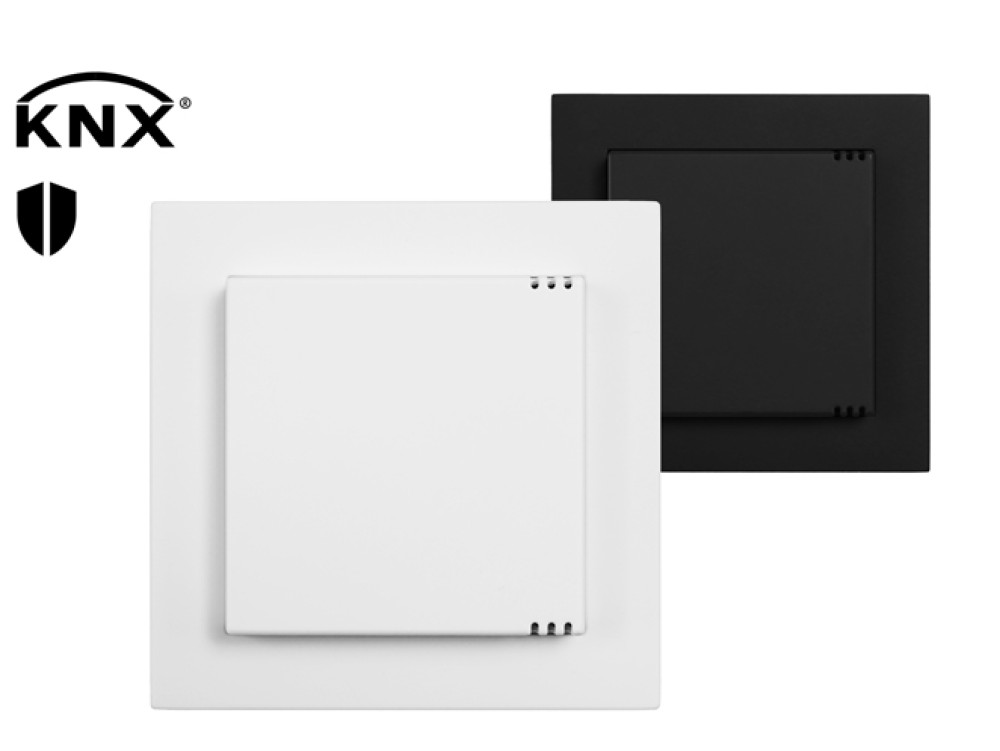

GS 67.00 knx là cảm biến chất lượng không khí kiêm bộ điều khiển khí hậu phòng, chạy trên bus KNX-TP, hỗ trợ KNX Secure, lắp âm tường vừa khung công tắc 55mm. Hậu tố knx0 nghĩa là bản không có nút cảm ứng, khác các bản GS 67.11 hay GS 68.11 vốn có 4 hoặc 6 nút.
Bộ cảm biến gồm CO2 (bù áp suất), nhiệt độ, độ ẩm tương đối, áp suất khí quyển và điểm sương. Bên trong chạy hai vòng điều khiển nhiệt độ, hai vòng điều khiển VAV và hàm so sánh độ ẩm. Thiết bị có 3 ngõ ra analog 0-10V điều khiển van hoặc quạt trực tiếp, và 3 binary input cho nút hoặc tiếp điểm ngoài. Vì không có nút trên mặt, mọi thao tác setpoint đi qua bus.
Vì sao chọn bản không nút thay vì bản có nút
GS 67.00 dùng khi vị trí lắp cần đo CO2 và điều khiển khí hậu nhưng không cần công tắc ngay tại đó, ví dụ giữa tường phòng họp hay gần miệng gió. Nó cùng nền tảng ứng dụng với bản có nút GS 67.11/68.11, nên cấu hình đồng nhất trong một dự án: phòng cần điều khiển tại chỗ thì dùng bản có nút, điểm chỉ cần cảm biến thì dùng GS 67.00, tất cả chung cách lập trình.
GS 67.00 khác các dòng CO2 khác thế nào
Hugo Müller có vài lựa chọn đo CO2, cần phân biệt để chọn đúng. GS 67.00 là cảm biến CO2 55mm âm tường thuộc nền tảng công tắc GS 67/68, có 3 ngõ 0-10V và VAV. Bản cảm biến CO2 KNX âm tường GS 47.11/48.11 cũng là CO2 55mm âm tường nhưng thuộc dòng cảm biến chuyên biệt. Nếu cần vỏ 80mm lắp tường với 3 ngõ 0-10V và bảo mật, có cảm biến chất lượng không khí CO2 GS 40.12/41.12. Muốn thêm nút điều khiển đèn rèm trên cùng mặt thì chọn bản có nút GS 67.11/68.11.
Logic điều khiển và group object của GS 67.00 knx
GS 67.00 knx dùng chung application program với dòng công tắc GS 67/68, nhưng vì không có nút nên các khối nút bấm không dùng tới. Các khối thực dùng gồm cảm biến khí hậu, hai vòng điều khiển nhiệt độ, VAV, external input và ngõ ra analog.
Cảm biến khí hậu và điều khiển thông gió
CO2 xuất giá trị đo và điều khiển step cùng PI nhiều cấp để điều khiển thông gió theo nồng độ. Độ ẩm có value output, control và humidity comparator. Nhiệt độ chạy hai vòng RTC với đầy đủ chế độ HVAC, xuất control value ra bus và ra ngõ 0-10V. Điểm sương và áp suất có value output kèm cảnh báo đọng sương. Hai vòng VAV cho điều tiết lưu lượng gió theo nhu cầu.
| Nhóm object | Vai trò |
|---|---|
| 1 / 2 / 3 | Send in operation / Request status / operating hours |
| CO2 / CO2C | Giá trị CO2 và điều khiển thông gió nhiều cấp |
| rH / HUMCMP | Độ ẩm và hàm so sánh độ ẩm |
| DEWP / P | Điểm sương (kèm cảnh báo) và áp suất khí quyển |
| T + RTC1/RTC2 | Nhiệt độ, min/max, hai vòng điều khiển nhiệt độ |
| VAVC | Hai vòng điều khiển van gió theo lưu lượng |
| External input (3) | Nhận nút hoặc tiếp điểm ngoài |
| Analog output (3, 0-10V) | điều khiển van hoặc quạt trực tiếp |
Vì là ứng dụng KNX Secure, khi commissioning cần nhập FDSK in trên nhãn vào ETS 5.5 trở lên. Sau khi cấp nguồn, thiết bị cần khoảng hai phút mới có giá trị cảm biến đầu tiên.
Ứng dụng theo loại công trình
GS 67.00 hợp với các điểm cần giám sát CO2 và điều khiển khí hậu tại chỗ nhưng không cần nút bấm trên mặt.
Phòng họp, lớp học, phòng đông người
Đặt GS 67.00 ở vị trí trung tâm phòng hoặc gần miệng gió để đo CO2 sát với không khí người dùng hít thở, rồi ra lệnh tăng cấp gió tươi khi vượt ngưỡng, kết hợp giải pháp cấp gió tươi. Nút điều khiển đèn rèm để ở cửa bằng một thiết bị khác. Đây là một phần của hệ thống ứng dụng KNX.
Kết hợp với dòng công tắc cùng nền tảng
Trong một dự án, dùng GS 67.11/68.11 tại các mặt công tắc cần nút, và GS 67.00 tại các điểm chỉ cần cảm biến, tất cả cùng nền tảng ứng dụng nên cấu hình và bảo trì đồng nhất. Ba ngõ ra 0-10V trên GS 67.00 điều khiển van FCU hoặc quạt trực tiếp không cần actuator riêng.
Giới hạn cần biết trước khi chọn
Cấp bảo vệ IP20, chỉ dùng trong nhà khô ráo. Không có nút bấm và không màn hình, nên thao tác setpoint đi qua bus, không chỉnh tại chỗ được. Khung công tắc không kèm theo. KNX Secure yêu cầu ETS 5.5 trở lên và quản lý FDSK khi commissioning. Cảm biến CO2 cần thời gian ổn định sau khi cấp nguồn và nên đặt ở độ cao vùng thở để số đo có ý nghĩa.
Khi nào nên và không nên chọn
Nên chọn GS 67.00 knx khi:
- Cần một điểm đo CO2 và điều khiển khí hậu tại chỗ mà không cần nút bấm trên mặt.
- Muốn cùng nền tảng với dòng công tắc GS 67/68 để cấu hình đồng nhất trong dự án.
- Cần điều khiển van hoặc quạt bằng 3 ngõ 0-10V và có KNX Secure.
Không nên chọn khi:
- Cần nút điều khiển đèn rèm trên cùng mặt, khi đó dùng GS 67.11/68.11.
- Chỉ cần đo CO2 đơn thuần theo dòng cảm biến chuyên biệt, khi đó cân nhắc GS 47.11/48.11.
- Cần vỏ 80mm lắp tường, khi đó dùng GS 40.12/41.12.
Kết luận
GS 67.00 knx là cảm biến CO2 KNX âm tường 55mm, bản không nút của dòng công tắc GS 67/68, kiêm bộ điều khiển khí hậu với 3 ngõ ra 0-10V và KNX Secure. Nó hợp cho các điểm cần giám sát CO2 và điều khiển thông gió tại chỗ mà không cần công tắc trên mặt, và cấu hình đồng nhất khi dùng chung dự án với bản có nút. Cần nút điều khiển thì dùng GS 67.11/68.11, cần dòng cảm biến CO2 chuyên biệt thì dùng GS 47.11/48.11, cần vỏ 80mm thì dùng GS 40.12/41.12. Liên hệ đội kỹ thuật KNXStore để tư vấn cấu hình theo dự án.
