Trong một dự án tòa nhà thương mại, hiếm khi toàn bộ thiết bị đều nói cùng một giao thức. VRF điều hòa trung tâm dùng Modbus RTU trên RS485. Motor rèm thương mại một số dòng dùng giao thức RS485 riêng của hãng. Hệ thống kiểm soát ra vào dùng Modbus RTU khác. Đồng hồ điện năng thêm một bus RS485 nữa. Khi chủ đầu tư yêu cầu đưa tất cả vào một giao diện giám sát thống nhất, integrator cần một điểm tập trung đủ linh hoạt để giao tiếp với tất cả giao thức đó, chuyển đổi về một ngôn ngữ chung và đưa lên BMS.

KCC-NEW của Kanonbus làm đúng việc đó: ba cổng RS485 độc lập kết nối thiết bị hiện trường, Ethernet kết nối mạng IP, BACnet/IP server phơi dữ liệu lên BMS tiêu chuẩn, app visualization cung cấp giao diện điều hành tại chỗ. Tất cả trong một module DIN rail.

Ba Cổng RS485 Độc Lập COM3, COM5, COM6

KCC-NEW có ba cổng RS485 riêng biệt: COM3, COM5 và COM6. Mỗi cổng là một bus RS485 hoàn toàn độc lập, cấu hình baudrate và giao thức riêng, không chia sẻ tín hiệu với nhau.

Tại sao 3 bus độc lập quan trọng?

Trên cùng một bus RS485, tất cả thiết bị dùng chung đường dây. Với Modbus RTU, mỗi thiết bị cần một địa chỉ slave riêng trong dải 1~247. Nếu hai hệ thống khác nhau (ví dụ VRF và kiểm soát ra vào) đều có thiết bị đánh địa chỉ từ 1, chúng không thể cùng bus mà không đụng địa chỉ. Thay vì phải đổi lại địa chỉ từng thiết bị, integrator đặt hai hệ thống lên hai bus riêng: địa chỉ trên COM3 và COM5 là hai không gian địa chỉ hoàn toàn tách biệt.

Ngoài địa chỉ, các hệ thống khác nhau thường chạy baudrate khác nhau: một số VRF Daikin mặc định 9600 baud, một số hệ thống kiểm soát ra vào dùng 19200 baud. Khi cùng một bus, tất cả thiết bị phải đồng nhất baudrate. Với ba bus riêng, mỗi bus cài baudrate phù hợp với hệ thống đó.

Phân chia thiết bị điển hình:

  • COM3: Modbus RTU đến tủ VRF điều hòa trung tâm
  • COM5: Modbus RTU đến đồng hồ điện năng hoặc giao thức riêng của motor rèm thương mại
  • COM6: Modbus RTU đến hệ thống kiểm soát ra vào hoặc cảm biến môi trường tầng

Giới hạn thiết bị và polling: Tiêu chuẩn RS485 cho phép 32 unit load trên một bus, tương đương khoảng 20~30 thiết bị thực tế. Với Modbus RTU ở 9600 baud, polling 25 thiết bị cho chu kỳ khoảng 1~2 giây, đủ cho giám sát tòa nhà. Tăng lên 19200 baud giảm chu kỳ polling xuống đáng kể nếu cần cập nhật nhanh hơn.

Wiring RS485: RS485 dùng tín hiệu vi sai 2 dây A(+) và B(-), thường thêm dây GND chung. Cần dây cáp xoắn đôi có shielding (twisted pair shielded), ví dụ cáp tín hiệu 0.5mm² loại RS485. Chiều dài tối đa phụ thuộc baudrate: ở 9600 baud tối đa khoảng 1200m, ở 115200 baud giảm xuống khoảng 100m. Topology phải là daisy chain (chuỗi nối tiếp), không phải star. Điện trở termination 120Ω cần lắp tại hai đầu cuối của mỗi bus khi chiều dài dây vượt vài chục mét.

Dedicated Protocol: Ngoài Modbus RTU tiêu chuẩn, KCC-NEW hỗ trợ Dedicated Protocol: giao thức RS485 riêng của các hãng thiết bị không dùng Modbus. Hệ thống nhạc nền, motor rèm thương mại hoặc thiết bị điều khiển chuyên dụng vẫn tích hợp được nếu có tài liệu giao thức RS485 từ hãng.

KCC-NEW quản lý cả ba bus từ một giao diện web duy nhất, không cần ba gateway riêng cho ba hệ thống.

Tích Hợp KNX Qua IP Router, Không Qua KNX TP Bus

KCC-NEW không có cổng KNX TP và không hoạt động như thiết bị trên KNX bus. Đây là điểm phân biệt quan trọng so với các actuator và sensor KNX khác trong hệ sinh thái Kanonbus.

Tích hợp với hệ KNX thực hiện ở tầng IP: KCC-NEW kết nối cùng mạng Ethernet với KNX IP Router. Dữ liệu từ KCC-NEW đến hệ KNX đi qua KNX IP Router, không phải trực tiếp trên KNX TP bus. Với dự án đã có hệ KNX, KCC-NEW mở rộng khả năng tích hợp xuống phía RS485 mà KNX bus không tự làm được.

Trong hệ sinh thái Kanonbus, một số panel KTS-D series tích hợp đồng thời cả RS485 lẫn KNX TP, có thể đóng vai bridge trực tiếp hơn giữa hai hệ thống. Với dự án không có KNX hoặc dùng BMS thuần IP, KCC-NEW hoạt động hoàn toàn độc lập.

BACnet/IP Server Đẩy Dữ Liệu RS485 Lên BMS Tiêu Chuẩn

KCC-NEW hoạt động như BACnet/IP server: nhận dữ liệu từ thiết bị RS485 kết nối vào, map thành BACnet objects, và phơi ra mạng Ethernet. BMS của tòa nhà kết nối như BACnet client, đọc và ghi qua BACnet/IP theo tiêu chuẩn mà không cần biết chi tiết giao thức RS485 bên dưới.

Các BMS phổ biến trên thị trường Việt Nam tương thích BACnet/IP đọc được trực tiếp từ KCC-NEW: TREND, Johnson Controls, Siemens, Honeywell và các nền tảng SCADA open BACnet. Integrator cấu hình BACnet object mapping một lần trong KCC-NEW, BMS operator sau đó làm việc với BACnet objects như với bất kỳ controller BACnet nào khác.

Song song với BACnet/IP, KCC-NEW cũng trả lời Modbus TCP từ SCADA hoặc BMS dùng Modbus TCP. Hai giao thức phía IP chạy đồng thời trên cùng một cổng Ethernet, không cần chọn một trong hai.

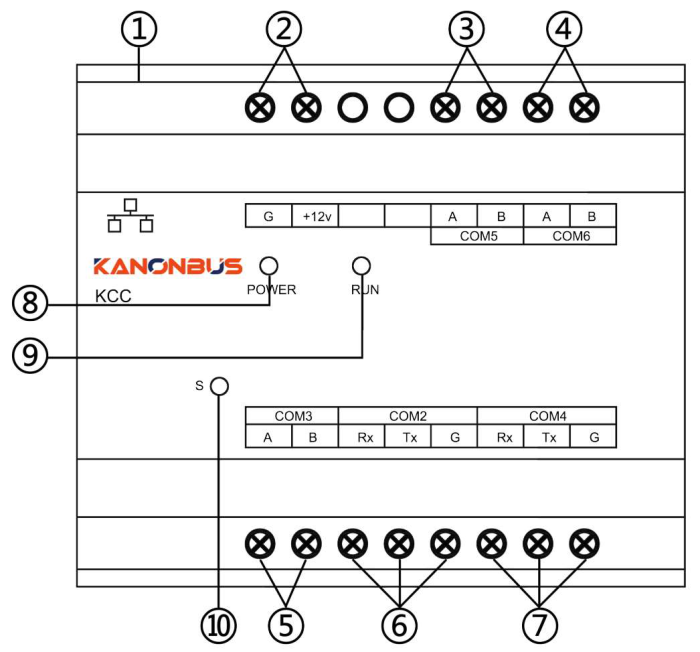

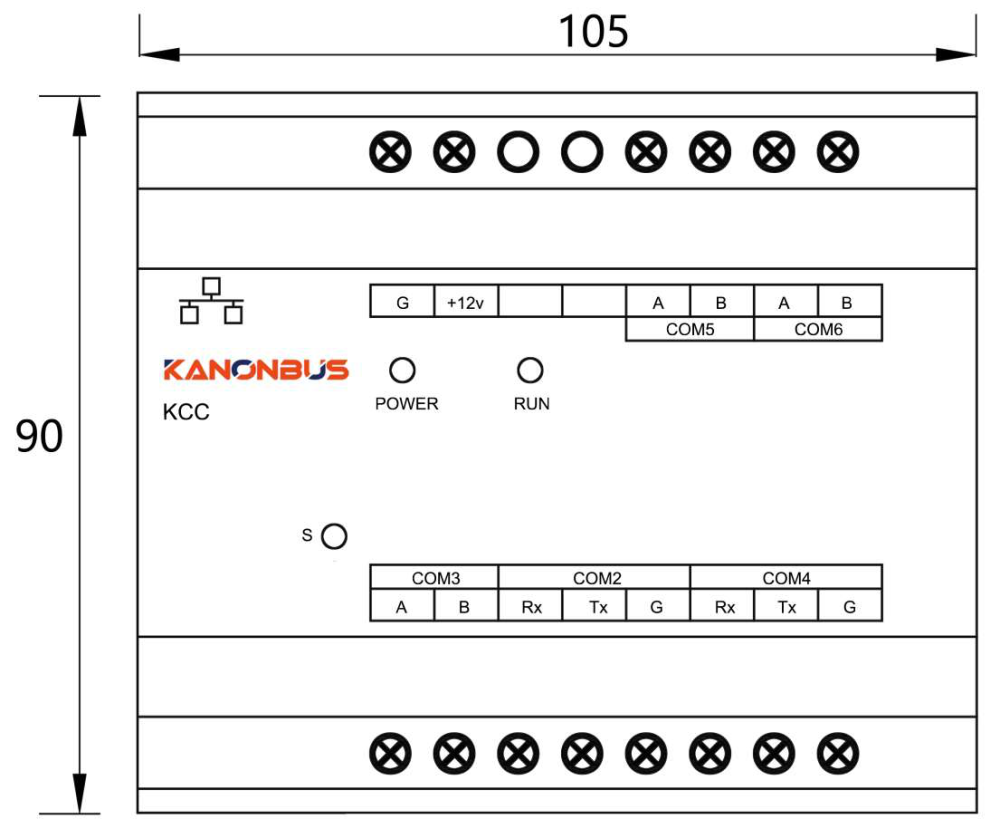

Sơ đồ chân và mô tả cổng kết nối của KCC-NEW

KCC-NEW có 10 vị trí cổng/nút được đánh số trên thân thiết bị

Vị trí Ký hiệu Mô tả
1 RJ45 Cổng mạng Ethernet, kết nối LAN tòa nhà
2 Power Terminal nguồn: G (âm/GND) và +12V (dương)
3 COM5: RS485 Terminal RS485: A(+), B(-). Có trên KCC-NEW (và KCC-PRO)
4 COM6: RS485 Terminal RS485: A(+), B(-). Có trên KCC-NEW và KCC-PRO
5 COM3: RS485 Terminal RS485: A(+), B(-). Có trên tất cả model (KCC, KCC-NEW, KCC-PRO)
6 COM2: RS232 Terminal RS232: Rx, Tx, G. Có trên KCC (không dùng trên KCC-NEW)
7 COM4: RS232 Terminal RS232: Rx, Tx, G. Có trên KCC và KCC-PRO (không dùng trên KCC-NEW)
8 POWER LED đỏ: sáng khi có nguồn điện
9 RUN LED đỏ: sáng liên tục khi hoạt động; nhấp nhanh khi truyền/nhận dữ liệu
10 Reset (S) Nút reset factory default: nhấn giữ 6 giây, đèn RUN nhấp nhanh rồi sáng lại. Reset xóa toàn bộ cấu hình IP, serial port và startup mode

LED Indicators và Hướng Dẫn Cài Đặt Nhanh

LED Indicators:

  • POWER (đỏ): sáng khi có nguồn DC đầu vào. Nếu POWER không sáng: kiểm tra cực tính terminal nguồn (vị trí 2), đảm bảo +12V vào đúng cực dương và G vào cực âm/GND.
  • RUN (đỏ): sáng liên tục khi thiết bị đang hoạt động bình thường. Nhấp nhanh khi đang transmit hoặc receive dữ liệu trên bất kỳ cổng nào. Nếu RUN không sáng sau 30 giây từ khi có nguồn: kiểm tra lại nguồn +12V/G và kết nối cáp LAN vào cổng RJ45.
  • Reset về factory default: nhấn giữ nút Reset (vị trí 10) đủ 6 giây, chờ đèn RUN nhấp nhanh rồi sáng lại ổn định. Reset xóa toàn bộ cấu hình IP, serial port và startup mode, thiết bị về địa chỉ 192.168.1.232 mặc định.

Hướng dẫn cài đặt nhanh:

  1. Lắp KCC-NEW lên DIN rail trong tủ điều khiển.
  2. Cấp nguồn 12V~30V DC vào terminal G (âm) và +12V (dương) tại vị trí 2.
  3. Đấu thiết bị RS485 vào các cổng COM3, COM5, COM6 (vị trí 5, 3, 4) theo từng bus độc lập. Dùng cáp twisted pair shielded, topology daisy chain, termination 120Ω tại hai đầu cuối mỗi bus.
  4. Cắm cáp LAN vào cổng RJ45 (vị trí 1), kết nối vào switch LAN tòa nhà cùng subnet với máy tính cấu hình.
  5. Mở Firefox hoặc Chrome, truy cập địa chỉ 192.168.1.232.
  6. Đăng nhập: Username admin, Password 123. Đổi password ngay sau lần đầu đăng nhập.
  7. Cấu hình IP tĩnh, giao thức từng cổng RS485, BACnet/IP object mapping, logic function và timing theo yêu cầu dự án

Kết Luận

Kanonbus KCC-NEW phù hợp với dự án cần một điểm tích hợp giao thức trung tâm: ba cổng RS485 độc lập kết nối VRF, rèm, kiểm soát ra vào và các hệ thống RS485 khác, BACnet/IP server phơi dữ liệu lên BMS tiêu chuẩn, app Kanonbus cung cấp giao diện vận hành tại chỗ và từ xa. Logic và timing nội bộ xử lý các kịch bản tự động hóa đơn giản mà không cần controller bổ sung.

Liên hệ KNXStore để được tư vấn kỹ thuật và báo giá dự án: 0918.918.755 hoặc sales@knxstore.vn.

Câu hỏi thường gặp

Không. KCC-NEW không có cổng KNX TP. Tích hợp KNX thực hiện ở tầng Ethernet: KCC-NEW và KNX IP Router cùng kết nối vào switch mạng, trao đổi dữ liệu qua IP. Đây là kiến trúc tích hợp ở tầng trên, không phải tích hợp trực tiếp trên KNX TP bus. Từ "KNX" trong tên sản phẩm phản ánh khả năng tương thích với hệ KNX qua IP, không phải native KNX TP.

KCC-NEW là BACnet/IP server. Nó nhận dữ liệu từ thiết bị RS485 và phơi dữ liệu đó dưới dạng BACnet objects trên mạng Ethernet. BMS hoặc SCADA đóng vai BACnet client, poll hoặc subscribe giá trị từ KCC-NEW. Nhiều BACnet client có thể đọc cùng lúc từ một KCC-NEW. KCC-NEW không chủ động kết nối đến BMS; BMS phải tự discover hoặc cấu hình địa chỉ BACnet/IP của KCC-NEW.

Không cần phần mềm cài đặt riêng. Toàn bộ cấu hình thực hiện qua trình duyệt Chrome hoặc Firefox, truy cập 192.168.1.232, đăng nhập admin/123. Giao diện web cho phép cấu hình từng cổng RS485 (baudrate, giao thức, địa chỉ thiết bị), BACnet object mapping, Modbus TCP mapping, logic nội bộ và lịch trình. Remote debugging và configuration qua mạng hỗ trợ sau bàn giao, không cần đến công trình.

KCC-NEW có 3 cổng RS485 và không có RS232, phù hợp cho thiết bị hiện đại. KCC cơ bản có 2 cổng RS232 và 1 cổng RS485, phù hợp khi cần giao tiếp với thiết bị legacy dùng RS232. KCC-PRO có 1 RS232 và 2 RS485, phục vụ môi trường hỗn hợp. Tính năng IP, BACnet/IP, app và logic giống nhau ở cả ba. Chọn KCC-NEW cho dự án không có thiết bị RS232.

Giới hạn vật lý RS485 là 32 unit load trên một bus. Với Modbus RTU, số thiết bị thực tế phụ thuộc vào tốc độ polling và baudrate. Ở 9600 baud với 20~30 thiết bị trên một bus, chu kỳ polling khoảng 1~2 giây, đủ cho giám sát tòa nhà. KCC-NEW có 3 cổng độc lập, cho phép phân chia thiết bị ra ba bus riêng để tối ưu tốc độ và tránh xung đột địa chỉ Modbus.
