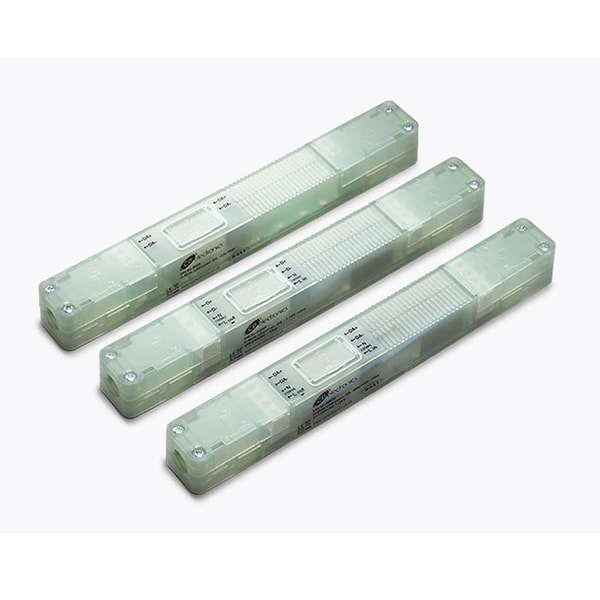

CP Electronics DA-SL-APDR DALI Addresser Relay Cho Hệ Thống DALI
DA-SL-APDR giải quyết bài toán đặc thù của hệ thống DALI-1 UK: ballast trong luminaire không cần DALI address riêng mà vẫn phản hồi được lệnh từ controller, đồng thời cắt nguồn mains hoàn toàn khi tắt đèn. Addresser nhận lệnh theo group hoặc short address từ DALI controller, phát lại thành broadcast đến các ballast kết nối, relay đóng/mở nguồn mains cho luminaire.
Trong dòng DA-SL-AP series, APDR là variant phổ biến nhất trong dự án thực tế vì tích hợp relay: cho phép tắt nguồn mains hoàn toàn khi dim = 0 thay vì chỉ dim về mức tối thiểu. DA-SL-APDR là sản phẩm DALI-1 thế hệ cũ, phù hợp nhất khi bảo trì, thay thế hoặc mở rộng hệ thống CP Electronics đang vận hành.
Khái Niệm DALI Addresser Và Vai Trò Relay Trong DA-SL-APDR

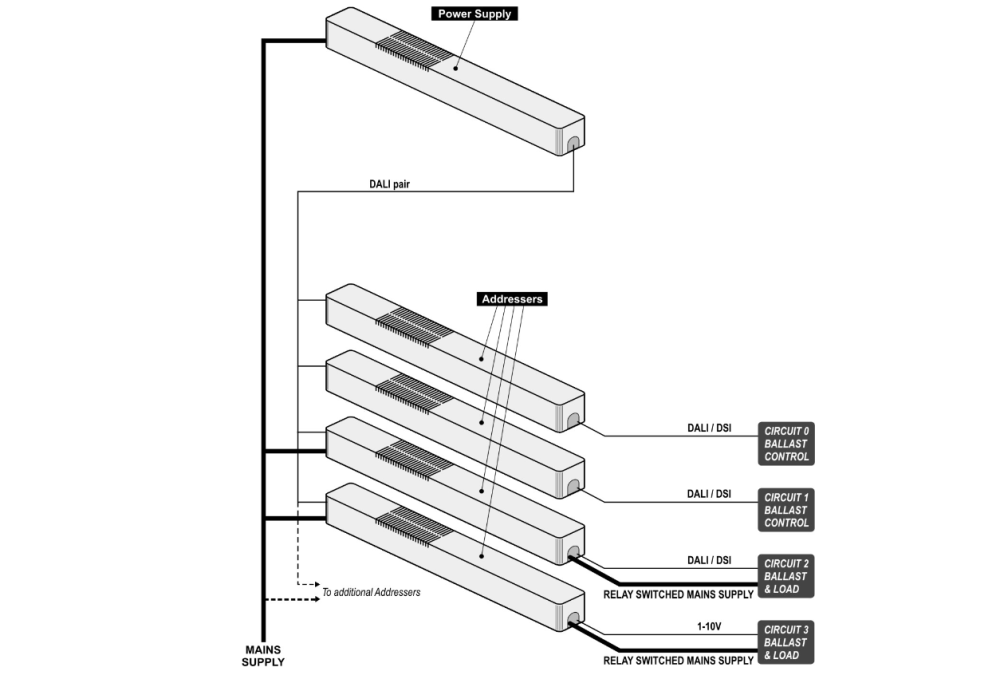

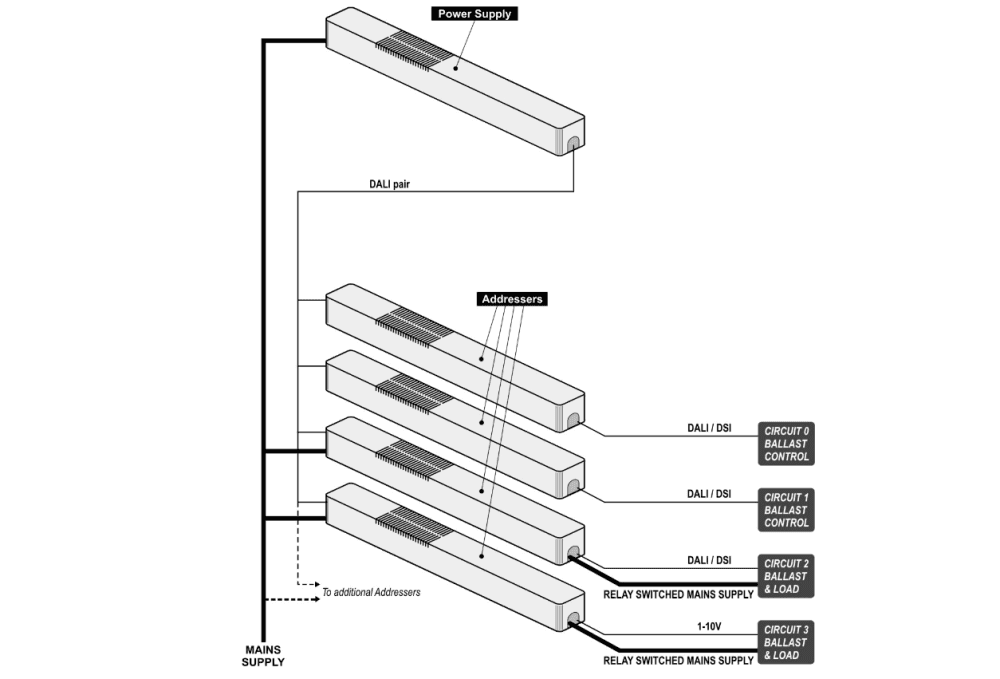

Controller DALI gửi lệnh đến group address (ví dụ: Group 2, dim 50%). DA-SL-APDR nhận lệnh này, phát lại DALI broadcast đến tất cả ballast kết nối vào output. Ballast không cần DALI address riêng, không cần commissioning từng thiết bị bằng phần mềm.
Relay 230VAC 2A tích hợp trong DA-SL-APDR bổ sung khả năng cắt nguồn mains cho luminaire khi dim = 0. Ballast DALI-1 thông thường khi nhận broadcast "dim = 0" chỉ dim xuống mức tối thiểu (thường 1-3%), không tắt hoàn toàn. Relay của APDR đóng cắt mains, đảm bảo đèn tắt thực sự và không tiêu thụ standby power.
Với DALI-2 hiện đại, approach này ít dùng hơn vì DALI-2 có auto-addressing và device discovery. Tuy nhiên với hệ thống cũ đang chạy, APDR là giải pháp thực tế nhất khi cần tắt nguồn hoàn toàn mà không thay ballast.
DA-SL-APDR Và Các Variant Trong Dòng DA-SL-AP
DA-SL-APDR là variant chính trong dòng này, có DALI/DSI output và relay 230VAC 2A. Các variant khác phục vụ nhu cầu khác nhau:
| Model | Output | Relay | Terminal | Dùng khi |
|---|---|---|---|---|
| DA-SL-APDR | DALI/DSI | Có (2A) | Screw | Lựa chọn chính, tủ điện, cần tắt mains |
| DA-SL-APD | DALI/DSI | Không | Screw | Chỉ dim, không cần tắt nguồn mains |
| DA-SL-APAR | 1-10V + relay | Có (2A) | Screw | Ballast analog 1-10V |
| DA-SL-APDR-SP | DALI/DSI | Có | Spring | Lắp trong luminaire, cần relay |
| DA-SL-APD-SP | DALI/DSI | Không | Spring | Lắp trong luminaire, không relay |
| DA-SL-APAR-SP | 1-10V + relay | Có | Spring | Lắp trong luminaire, ballast 1-10V |

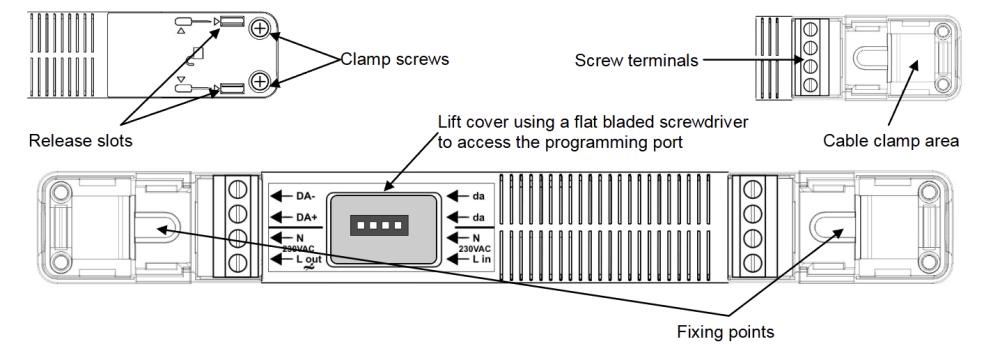

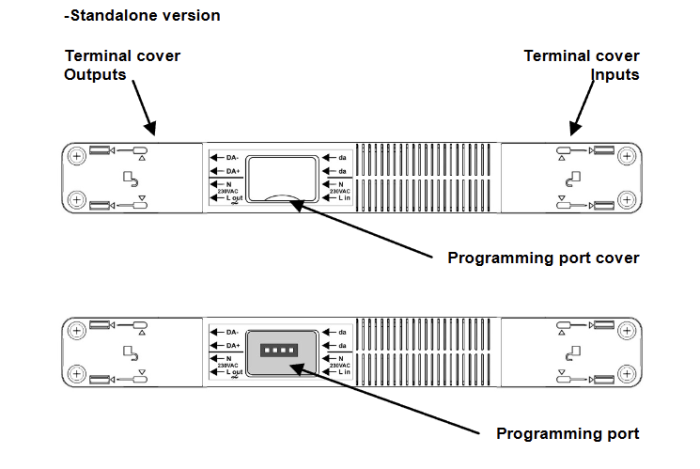

Standalone versions (screw terminal, DA-SL-APDR): lắp trong tủ điện hoặc junction box, kéo cáp DALI và mains ra đến luminaire. Terminal max 2.5mm².
SP versions (spring terminal, DA-SL-APDR-SP): lắp trực tiếp bên trong luminaire enclosure bằng vít M4, dây solid core tối đa 0.75mm². Chọn -SP khi muốn ẩn addresser trong thân đèn.
Lập trình qua UNLCDHS + DM-ADP-PRG
Tất cả cấu hình thực hiện qua UNLCDHS (Universal LCD IR handset) và DM-ADP-PRG (USB programming adaptor), không cần PC hay phần mềm riêng.
Các tham số lập trình chính:
| Tham số | Mô tả | Default |
|---|---|---|
| Group Address | Respond group nào (0-15, nhiều group) | Group 0 |
| Short Address | DALI short address (0-63) | Blank |
| Factory Reset | Về mặc định | - |
| Min / Max Value | Giới hạn output (chỉ analog APAR) | 1 / 255 |
| Fade Time | Tốc độ fade (chỉ analog) | 1s |
| DSI | Chuyển output sang DSI (chỉ APD, APDR) | No |
| Relay off at 0 | Relay tắt khi dim = 0 | Yes |
Readback: nhấn giữ nút R trên UNLCDHS trên 1 giây để đọc lại toàn bộ tham số từ addresser.
Khi Nào Nên / Không Nên Chọn DA-SL-APDR
Nên chọn DA-SL-APDR khi:
- Hệ thống DALI-1 cũ UK cần bảo trì, thay thế hoặc mở rộng thêm zone
- Ballast trong luminaire chưa có DALI address, không muốn commissioning lại
- Cần relay để tắt nguồn mains hoàn toàn khi dim = 0 (tiết kiệm điện, đèn tắt hoàn toàn)
- Dùng với Salvador 64 Casambi hoặc controller DALI-1 không có auto-addressing
- Có sẵn UNLCDHS và DM-ADP-PRG từ dự án trước
Chọn DA-SL-APD thay APDR khi:
- Không cần relay, chỉ cần dim broadcast không cần tắt nguồn mains
- Tiết kiệm chi phí, không có tải cần relay ON-OFF
Không nên dùng DA-SL-APDR khi:
- Dự án DALI-2 mới: dùng DALI-2 Application Controller (Helvar 9XX, UIT MAC1XX) thay thế
- Cần nhiều hơn 10 ballast per zone: mỗi DA-SL-APDR chỉ support 10 ballast (dùng 2 APDR song song cùng group)
- Muốn commissioning qua PC software tiêu chuẩn DALI-2
Kết Luận
DA-SL-APDR phù hợp cho bảo trì và mở rộng hệ thống DALI-1 UK cũ, đặc biệt khi cần commissioning nhanh mà không address từng ballast, đồng thời cần relay để tắt nguồn mains hoàn toàn. Kết hợp tốt với Salvador 64 Casambi khi retrofit dự án cũ sang wireless control. Không phải lựa chọn cho dự án DALI-2 mới.
KNXStore phân phối DA-SL-APDR và DA-SL-APDR-SP cùng phụ kiện UNLCDHS và DM-ADP-PRG. Liên hệ để xác nhận tương thích với hệ thống hiện tại và tư vấn số lượng addresser theo số zone.
