Nếu bạn từng thấy một app Casambi hiện ra hàng loạt thông số như nhiệt độ nội bộ, số lần khởi động, hay "Rated Median Life" khi quét một driver DALI, đó chính là dữ liệu D4i. D4i không phải một sản phẩm bạn mua, mà là một tập yêu cầu bắt buộc trên driver DALI-2 để driver đó có thể tự báo cáo tình trạng hoạt động của mình. Bài viết này giải thích D4i thực sự cung cấp dữ liệu gì, cách đọc dữ liệu đó qua Casambi CBU-DA-1P, và cách bạn có thể triển khai lớp điều khiển DALI ngay hôm nay dù chưa dùng driver D4i.
D4i Là Gì? Vì Sao Không Nên Nhầm Với "Một Loại DALI Khác"
D4i (DALI for IoT) không phải một giao thức truyền thông riêng. Đây là chương trình chứng nhận của DALI Alliance (DiiA) áp dụng cho driver LED chạy trên nền DALI-2, yêu cầu driver phải triển khai đầy đủ 4 phần dữ liệu DALI Part 250, 251, 252, 253, trong khi ở DALI-2 thông thường, các phần này chỉ là tùy chọn.
Nói cách khác: mọi driver D4i đều là driver DALI-2, nhưng không phải driver DALI-2 nào cũng đạt chuẩn D4i. Nếu bạn cần bức tranh đầy đủ về sự khác biệt giữa DALI, DALI-2 và D4i, tham khảo Giải mã các giao thức điều khiển chiếu sáng: DALI, DALI-2, D4i. Trong bài này, KNXStore tập trung vào phần thực dụng nhất: D4i tạo ra loại dữ liệu gì và bạn dùng dữ liệu đó để làm gì.
4 Phần Dữ Liệu Bắt Buộc Biến Driver DALI-2 Thành Driver D4i
| Phần DALI | Tên gọi | Nội dung | Bắt buộc với D4i |
|---|---|---|---|
| Part 250 | Nguồn bus tích hợp | Driver tự cấp nguồn cho bus DALI, báo cáo dòng cấp đảm bảo và dòng tối đa | Có |
| Part 251 (DT50) | Dữ liệu tài sản (asset data) | Thông tin công suất định mức, điện áp, CCT, CRI, mã lô, ngày sản xuất, nằm trong vùng mở rộng của memory bank 1 | Có |
| Part 252 (DT51) | Báo cáo năng lượng | Active energy/power là bắt buộc; apparent và load-side energy/power là tùy chọn | Có |
| Part 253 (DT52) | Chẩn đoán và bảo trì | Dữ liệu vận hành của control gear và light source, phục vụ bảo trì phòng ngừa | Có |
Với DALI-2 thông thường, 4 phần trên là tùy chọn: nhà sản xuất driver có thể bỏ qua hoàn toàn. Đây là lý do hai driver cùng gắn mác "DALI-2" có thể khác nhau hoàn toàn về khả năng báo cáo dữ liệu.
 |
 |
 |
Dữ Liệu Chẩn Đoán D4i Đọc Được Qua Casambi CBU-DA-1P: Ví Dụ Thực Tế
Casambi CBU-DA-1P là bộ điều khiển DALI của Olfer tích hợp Bluetooth Casambi, có khả năng quét và hiển thị dữ liệu Part 251-253 trực tiếp từ driver D4i qua app Casambi. Dưới đây là các nhóm dữ liệu thực tế mà một lần quét như vậy trả về.
Chẩn Đoán Control Gear (Part 253)

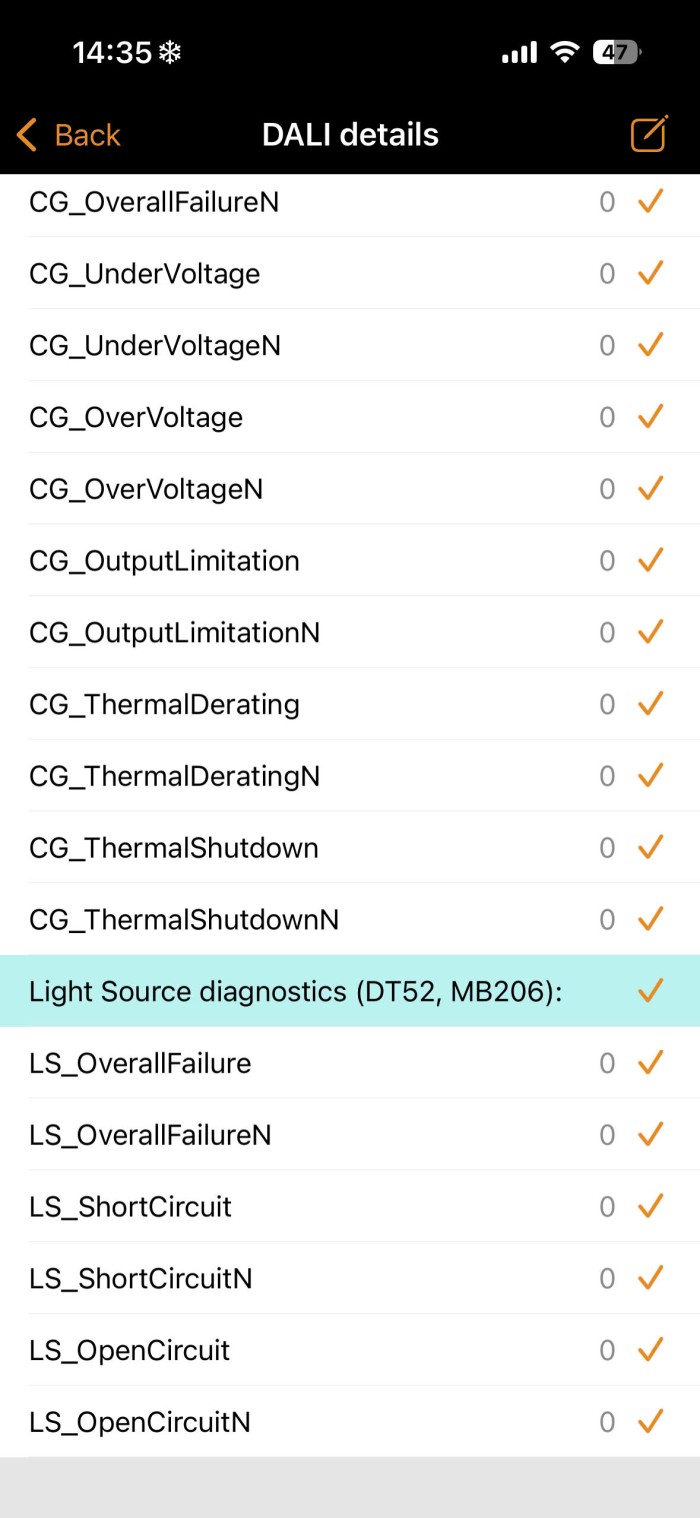

Đây là dữ liệu về chính bộ driver: nhiệt độ nội bộ tham chiếu (Internal Reference Temperature), số lần khởi động của driver (System Starts), thời gian hoạt động (Operating Time), điện áp và tần số cấp nguồn, hệ số công suất (Power Factor), dòng và điện áp đầu ra. Các cờ báo lỗi (failure counters) cũng nằm trong nhóm này, cho biết driver đã từng gặp sự cố quá nhiệt hoặc sụt áp bao nhiêu lần.
Chẩn Đoán Light Source (Part 253)
Nhóm này báo cáo tình trạng của nguồn sáng (LED module) do driver điều khiển: điện áp hoạt động, dòng điện, nhiệt độ, số lần khởi động và tổng thời gian bật của light source. Vì driver và LED module có thể là hai thiết bị vật lý khác nhau trong cùng một bộ đèn, việc tách riêng hai nhóm dữ liệu Control Gear và Light Source giúp xác định chính xác thành phần nào đang xuống cấp.
Dữ Liệu Tuổi Thọ Còn Lại

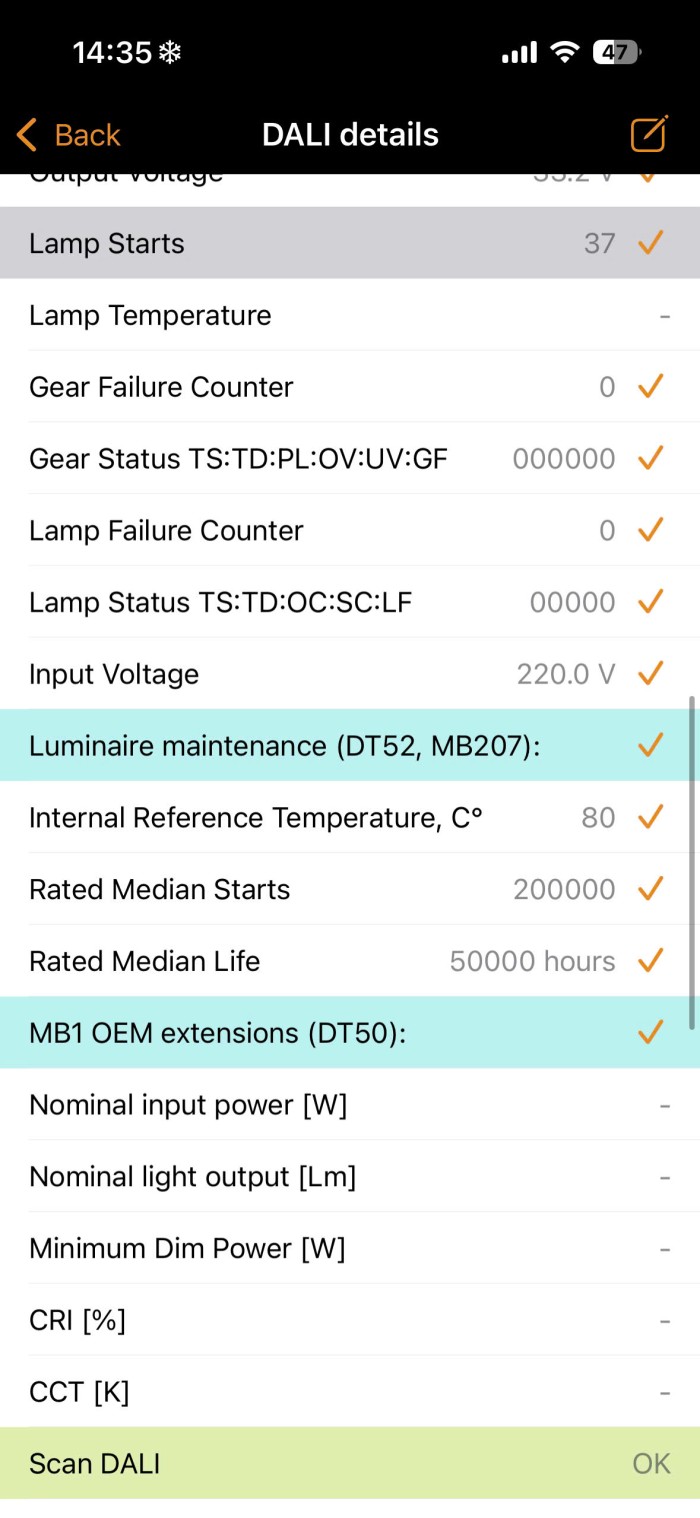

Một số driver D4i còn báo cáo Rated Median Life và Rated Median Starts, tức tuổi thọ trung vị và số lần khởi động trung vị mà nhà sản xuất công bố cho light source. So sánh hai số liệu này với dữ liệu vận hành thực tế (Operating Time, System Starts) cho phép ước lượng tuổi thọ còn lại của bộ đèn mà không cần đợi đến khi đèn hỏng hẳn.
Dữ Liệu Năng Lượng (Part 252)

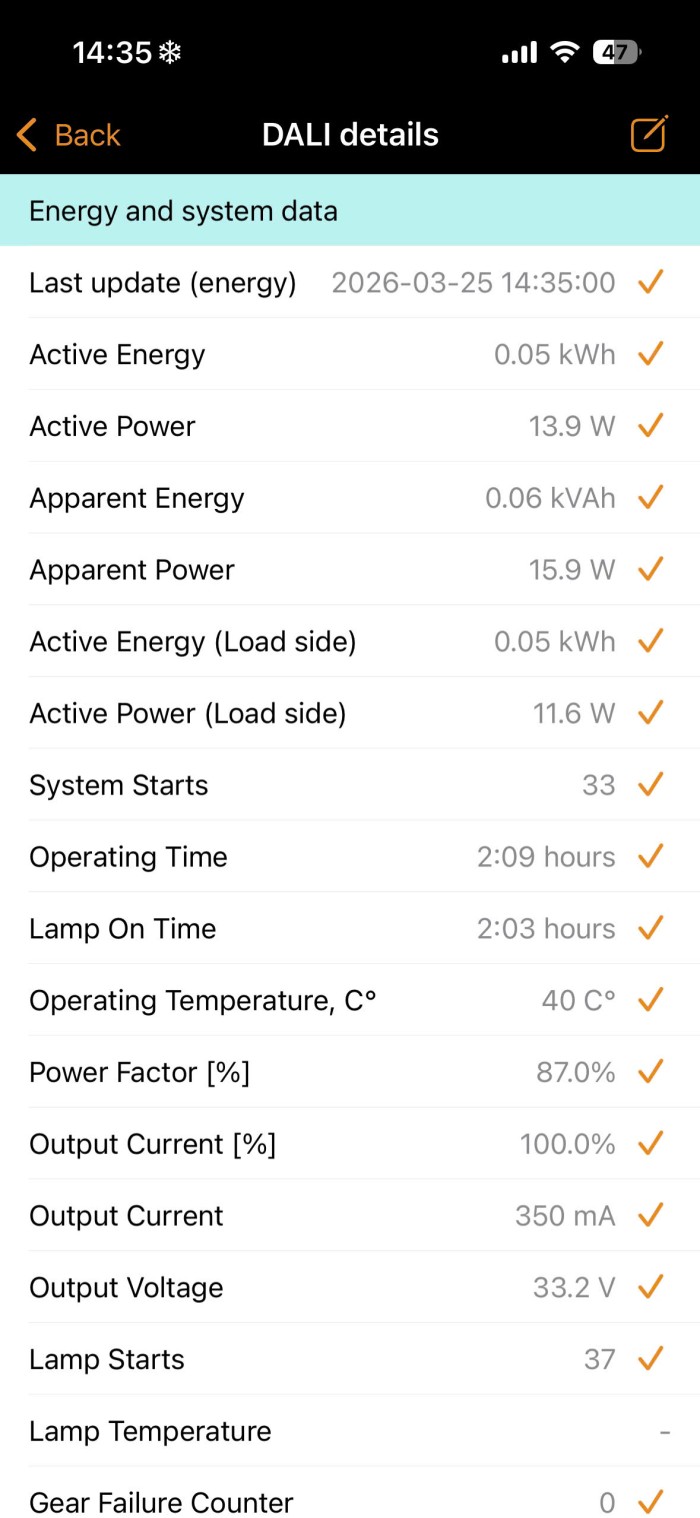

Active Energy và Active Power là hai chỉ số bắt buộc với mọi driver D4i, cho phép tính toán tiêu thụ điện thực tế theo từng driver riêng lẻ thay vì đo tổng ở tủ điện. Đây là dữ liệu hữu ích khi khách hàng cần báo cáo tiết kiệm năng lượng theo từng khu vực hoặc từng tầng.
Mở Rộng Riêng Của Nhà Sản Xuất (Part 251)
Ngoài dữ liệu chuẩn hóa, Part 251 còn dành một vùng nhớ để nhà sản xuất driver lưu thông tin riêng như mã lô sản xuất, ngày sản xuất. Vùng này không ảnh hưởng đến vận hành, nhưng hữu ích khi cần tra bảo hành hoặc truy xuất nguồn gốc thiết bị.
Vì Sao Dữ Liệu Này Quan Trọng Hơn Là Một Con Số Kỹ Thuật
Với DALI-2 thông thường không có Part 253, đội vận hành chỉ biết một bộ đèn hỏng khi nó tắt hẳn. Với dữ liệu D4i, năm câu hỏi sau có thể được trả lời trước khi sự cố xảy ra: bộ đèn nào đang có dấu hiệu bất thường, driver hay light source đang xuống cấp, còn bao lâu nữa tới ngưỡng thay thế, vị trí chính xác của bộ đèn đó trong công trình, và nguyên nhân khả năng cao nhất dẫn tới sự cố. Với các công trình có hàng trăm đến hàng nghìn điểm đèn (văn phòng, nhà xưởng, khách sạn), đây là sự khác biệt giữa bảo trì phản ứng (chờ hỏng rồi sửa) và bảo trì phòng ngừa (lên lịch thay trước khi hỏng).
KNXStore Cung Cấp Trọn Lớp Điều Khiển DALI Tương Thích D4i Ngay Bây Giờ
Vì D4i vẫn giao tiếp qua bus DALI-2 tiêu chuẩn, bạn có thể triển khai ngay toàn bộ lớp điều khiển và cảm biến DALI-2 từ KNXStore, tương thích với driver D4i của bất kỳ hãng nào:
Bộ điều khiển DALI: Casambi CBU-DA-1P (Olfer) đọc và điều khiển driver D4i qua Bluetooth mesh, không cần dây điều khiển riêng ngoài bus DALI.
Phím bấm DALI: phím bấm gắn tường chuẩn DALI-2 cho phép người dùng bật/tắt, dimming và gọi scene trực tiếp trên bus, không phụ thuộc vào driver có phải D4i hay không.
Cảm biến DALI: cảm biến hiện diện và ánh sáng chuẩn DALI-2/DALI có thể tích hợp Casambi, hoạt động độc lập với việc driver đã đạt D4i hay chưa; phần dữ liệu chẩn đoán D4i chỉ bổ sung thêm lớp thông tin bảo trì, không phải điều kiện bắt buộc để hệ dimming vận hành.
Nói cách khác: bạn có thể lắp một hệ DALI hoàn chỉnh với bộ điều khiển, phím bấm và cảm biến từ KNXStore ngay bây giờ; nếu sau này driver trong công trình là driver D4i, toàn bộ dữ liệu chẩn đoán ở trên sẽ tự động khả dụng qua CBU-DA-1P mà không cần thay đổi gì ở lớp điều khiển.
D4i So Với DALI-2 Thường: Khi Nào Cần, Khi Nào Không
D4i đáng đầu tư khi công trình có số lượng điểm đèn lớn, chi phí nhân công bảo trì cao, hoặc chủ đầu tư cần báo cáo năng lượng theo từng khu vực, ví dụ nhà xưởng, trung tâm thương mại, sân bay. Với nhà ở, văn phòng nhỏ, hoặc công trình dưới vài chục điểm đèn, DALI-2 thông thường (không cần D4i) vẫn đủ đáp ứng nhu cầu dimming và điều khiển scene, vì chi phí bảo trì thủ công ở quy mô này thường thấp hơn chi phí driver D4i (thường cao hơn driver DALI-2 phổ thông do yêu cầu firmware và bộ nhớ mở rộng). Theo kinh nghiệm triển khai của KNXStore, quyết định chọn driver D4i nên đến từ bài toán vận hành - bảo trì của chủ đầu tư, không phải vì D4i là công nghệ mới hơn.
Kết Luận
D4i là lớp dữ liệu bắt buộc trên driver DALI-2, không phải một hệ điều khiển riêng, và bạn có thể xây dựng lớp điều khiển DALI hoàn chỉnh với KNXStore ngay hôm nay dù chưa dùng driver D4i.
