Gateway KNX Casambi CGW-KNX-0x

Thương hiệu	Casambi
SKU	CGW-KNX-01-B

Số kênh Dali

1 - Hỗ trợ 64 thiết bị 2 - Hỗ trợ 128 thiết bị

Liên hệ để nhận báo giá

Backorder

Mô tả

Thông số	Giá trị
Chuẩn bus KNX & chế độ commissioning	TP 256, S-mode
Điện áp nguồn cấp (KNX-DALI)	110 - 240 VAC hoặc VDC, 50/60 Hz
Điện áp & dòng DALI mỗi kênh	6 VDC, đảm bảo 148 mA, tối đa 250 mA
Số thiết bị/cảm biến DALI địa chỉ được mỗi kênh	Tối đa 64 thiết bị + 32 cảm biến
Chuẩn DALI	EN 62386, chứng nhận DALI-2
Tần số & công suất phát Bluetooth mesh (Gateway Controller)	2402 - 2480 MHz, tối đa +8 dBm
Nhiệt độ môi trường hoạt động	KNX-DALI: -5°C đến +45°C; Gateway Controller: -20°C đến +55°C
Kích thước	KNX-DALI: 93,7 x 72,0 x 72,0 mm (lắp DIN 72mm); Gateway Controller: 40,4 x 36,3 x 14,0 mm
Khối lượng Gateway Controller	15 g
Cấp bảo vệ	IP20, chỉ dùng trong nhà (cả hai khối)

Thông tin sản phẩm

Gateway KNX Casambi CGW-KNX-0x là gì?

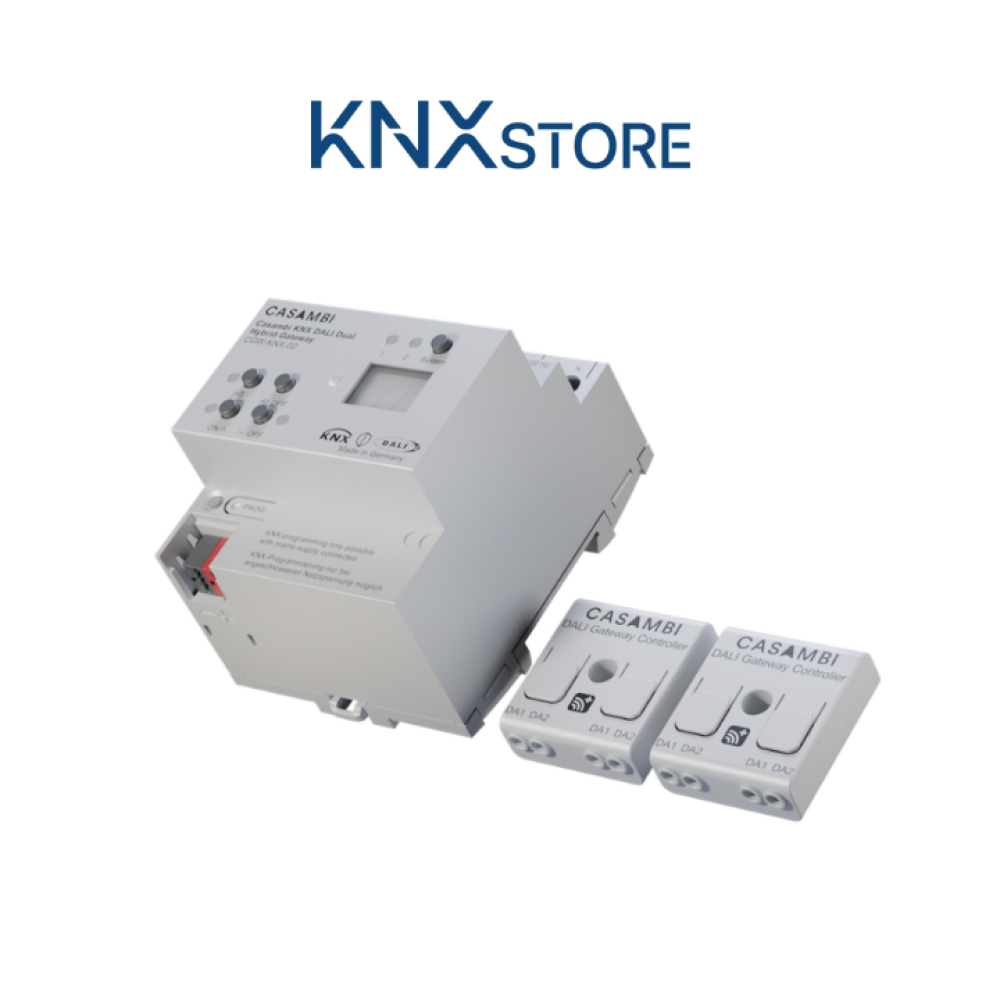

Gateway KNX Casambi CGW-KNX-0x là thiết bị tích hợp sẵn giữa gateway KNX-DALI và bộ điều khiển không dây Casambi, mang lại khả năng điều khiển tối đa 64 hoặc 128 đèn Casambi trực tiếp từ hệ KNX nhờ cơ chế phần mềm ETS nhận diện đèn Casambi như thiết bị DALI tiêu chuẩn. Toàn bộ dimming, tunable white (TW) và điều khiển RGB của đèn Casambi có thể vận hành qua công tắc, cảm biến, touch panel hoặc bộ điều khiển cảnh KNX có sẵn trong dự án, tùy theo cấu hình.

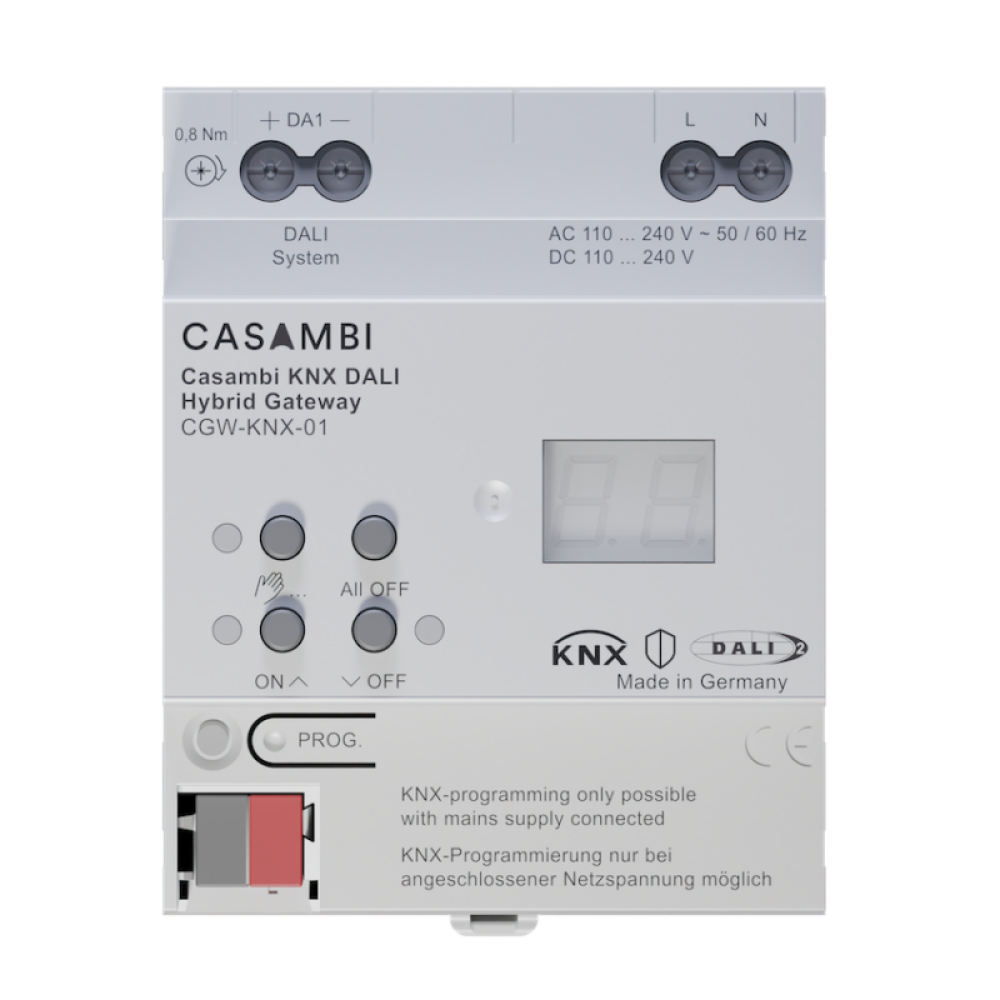

Về cấu trúc phần cứng, sản phẩm gồm 2 khối tách rời: một đơn vị KNX-DALI lắp thanh ray DIN đóng vai trò master DALI trên bus KNX, và một (hoặc hai) bộ Casambi DALI Gateway Controller nhỏ gọn, đóng vai trò cầu nối giữa tín hiệu DALI và mạng lưới Bluetooth mesh Casambi. ETS chỉ nhìn thấy phía KNX-DALI như một thiết bị DALI chuẩn EN 62386, không cần hiểu giao thức Casambi.

Vì sao gọi là hybrid gateway thay vì gateway KNX-DALI thông thường? Vì thiết bị không chỉ dịch tín hiệu KNX sang DALI có dây như gateway KNX-DALI thông thường, mà còn dịch tiếp từ DALI sang Bluetooth mesh Casambi ở khối Gateway Controller, cho phép điều khiển đèn hoàn toàn không dây phía sau lớp DALI ảo đó.

Có 2 phiên bản: CGW-KNX-01-B (Single) và CGW-KNX-02-B (Dual)

Tiêu chí	CGW-KNX-01-B	CGW-KNX-02-B (Dual)
Số kênh DALI	1	2 kênh độc lập
Số đèn Casambi tối đa	64	128 (2 x 64)
Số Gateway Controller đi kèm	1	2
Khối lượng đơn vị KNX-DALI	161 g	171 g
Phù hợp với	Dự án quy mô nhỏ, một khu vực chiếu sáng	Dự án tầm trung đến lớn, nhiều zone hoặc mật độ kênh cao

Cả hai phiên bản dùng chung một khối KNX-DALI về mặt thông số điện và cơ khí, chỉ khác số kênh DALI và số Gateway Controller đi kèm trong hộp.

Cấp nguồn DALI bus nội bộ, không được dùng nguồn ngoài

Gateway có tự cấp nguồn cho bus DALI không? Có. Đơn vị KNX-DALI tích hợp sẵn nguồn cấp cho bus DALI, đảm bảo dòng 148 mA cho mỗi kênh DALI, đủ dùng cho cả Gateway Controller lẫn các thiết bị DALI khác trên cùng bus.

Vì nguồn DALI đã tích hợp sẵn, datasheet quy định rõ không được đấu thêm nguồn cấp DALI bên ngoài vào bất kỳ kênh nào của thiết bị, và với driver chuẩn D4i, phải tắt chức năng cấp nguồn DALI nội bộ trong driver trước khi đấu vào Gateway. Đây là lỗi lắp đặt cần tránh vì hai nguồn DALI cùng đấu song song trên một bus có thể gây xung đột điện áp và làm bus hoạt động không ổn định. Khi tính toán số lượng thiết bị DALI trên một kênh, tổng dòng tiêu thụ của toàn bộ driver và cảm biến DALI không được vượt quá 148 mA đảm bảo của kênh đó.

Kết nối không dây Casambi và tầm phủ sóng

Khối Gateway Controller chính là điểm phát Bluetooth mesh của hệ thống, hoạt động ở dải tần 2402-2480 MHz với công suất phát tối đa +8 dBm. Casambi dùng công nghệ mesh, nghĩa là mỗi thiết bị Casambi trong mạng (kể cả đèn) đều đóng vai trò lặp tín hiệu, giúp mở rộng vùng phủ khi mạng có nhiều điểm.

Tầm phủ sóng Casambi thực tế là bao xa? Trong điều kiện có tầm nhìn thẳng tốt, tầm phủ có thể đạt khoảng 50m trong nhà và về lý thuyết lên đến 200m ngoài trời thoáng, nhưng con số thực tế phụ thuộc nhiều vào vật cản như tường và vật liệu xây dựng xung quanh vị trí lắp đặt.

Casambi App cho phép chọn 1 trong 3 chế độ radio khi tạo mạng: Balanced, Better Performance và Long Range. Gateway Controller chỉ đạt tầm xa của chế độ Long Range khi toàn bộ thiết bị khác trong cùng mạng cũng hỗ trợ Long Range, nếu mạng còn thiết bị chạy Balanced hoặc Better Performance thì toàn hệ thống tự động quay về tầm phủ tiêu chuẩn ngắn hơn. Khi lên phương án cho dự án có nhiều đèn Casambi từ nhiều đợt lắp đặt khác nhau, cần kiểm tra đồng bộ chế độ radio của toàn bộ thiết bị trước khi kỳ vọng đạt tầm xa tối đa.

Ngoài ra vì Gateway Controller chứa anten tích hợp, không nên lắp thiết bị bên trong tủ kim loại kín hoặc vị trí có bề mặt kim loại che chắn, vì kim loại làm suy giảm đáng kể tín hiệu Bluetooth.

Quy trình commissioning khác biệt so với thiết bị KNX thông thường

Khác với phần lớn thiết bị KNX chỉ cần lập trình qua ETS, gateway KNX Casambi CGW-KNX-0x cần phối hợp 3 công cụ riêng biệt để đưa vào vận hành:

Bật nguồn AC cho Gateway và bật điện áp bus KNX, kiểm tra đèn LED programming sáng khi nhấn nút.
Cài Casambi App trên điện thoại/tablet (Android hoặc iOS), tạo mạng Casambi và thêm các đèn Casambi vào mạng theo hướng dẫn của Casambi App User Guide.
Thêm Gateway Controller vào mạng Casambi vừa tạo, giữ cấu hình mặc định hoặc tùy chỉnh theo yêu cầu dự án.
Cấu hình địa chỉ vật lý và lập trình phía KNX bằng ETS như một thiết bị DALI tiêu chuẩn.
Tải Casambi Device Configuration App (DCA) dành riêng cho KNX DALI Hybrid Gateway, tải chương trình ứng dụng qua ETS khi DCA yêu cầu, rồi commissioning hệ DALI bằng chính DCA.
Hoàn tất lập trình ETS theo yêu cầu dự án và tải lại chương trình ứng dụng lần cuối qua ETS.

Vì cần cả tài khoản Casambi App, phần mềm ETS và DCA, đội thi công nên tính thêm thời gian đào tạo hoặc phối hợp giữa kỹ thuật viên KNX và bên phụ trách mạng Casambi, thay vì mặc định một kỹ thuật viên ETS đơn lẻ có thể hoàn tất toàn bộ commissioning như với thiết bị KNX thuần túy.

Bảo mật và phụ kiện đi kèm

Mỗi đơn vị KNX-DALI có dán sẵn nhãn KNX Secure Device Certificate kèm mã QR, dùng cho việc khai báo thiết bị khi triển khai KNX Data Secure trong dự án cần mã hóa telegram bus. Sản phẩm đạt chứng nhận CE, DALI-2 và KNX certified.

Mỗi hộp sản phẩm gồm: 1 đơn vị KNX-DALI, 1 Gateway Controller (CGW-KNX-01-B) hoặc 2 Gateway Controller (CGW-KNX-02-B, mỗi bộ dựa trên nền tảng CBU-DCS-LR với fixture profile số 9300), nắp nhựa che terminal KNX và hướng dẫn nhanh (Quick Start Guide).

Ứng dụng thực tế

Tình huống phù hợp nhất là dự án đã hoặc sẽ dùng đèn Casambi không dây cho một khu vực cụ thể, ví dụ phòng khách sạn cải tạo không muốn đi thêm dây DALI, trong khi phần còn lại của tòa nhà vẫn vận hành trên hệ KNX có dây cho điều hòa, rèm, an ninh. Gateway KNX Casambi CGW-KNX-0x cho phép đội vận hành điều khiển cả hai hệ thống từ cùng một touch panel hoặc phần mềm giám sát KNX, thay vì phải mở riêng Casambi App mỗi khi cần chỉnh đèn.

Với dự án quy mô lớn hơn hoặc cần nhiều zone chiếu sáng độc lập, CGW-KNX-02-B với 2 kênh DALI tách biệt giúp chia tải đèn theo khu vực mà không phải lắp 2 gateway riêng, tiết kiệm không gian tủ điện và giảm số điểm đấu nối KNX bus cần dùng.

Câu hỏi thường gặp

Chọn CGW-KNX-01-B nếu khu vực cần tích hợp có tối đa 64 đèn Casambi trên một zone. Chọn CGW-KNX-02-B nếu cần trên 64 đèn hoặc muốn tách 2 zone chiếu sáng độc lập trên 2 kênh DALI riêng, tối đa 128 đèn.

Không. Nguồn DALI tích hợp trong Gateway chỉ cấp cho bus DALI nội bộ nối tới Gateway Controller và các thiết bị DALI khác trên cùng kênh, dòng đảm bảo 148 mA mỗi kênh. Đèn Casambi vẫn cần nguồn điện riêng theo thiết kế của từng loại đèn.

Chỉ cần trong giai đoạn commissioning ban đầu để tạo mạng Casambi và thêm Gateway Controller. Sau khi cấu hình xong, vận hành hàng ngày thực hiện qua công tắc, cảm biến hoặc màn hình điều khiển KNX như thiết bị DALI thông thường.

Không. Cả đơn vị KNX-DALI lẫn Gateway Controller đều chỉ đạt cấp bảo vệ IP20 và datasheet ghi rõ chỉ dùng trong nhà, cần lắp trong tủ điện hoặc khu vực khô ráo.
