SR-MT9041A-D bộ điều chỉnh độ sáng Matter over Thread tích hợp Zigbee, hỗ trợ lắp đặt có hoặc không có dây trung tính

SR-MT9041A-D là bộ điều chỉnh độ sáng (dimmer) thông minh chuẩn Matter over Thread tích hợp Zigbee của SR (Standard Research), cho phép điều khiển và điều chỉnh độ sáng đèn dimmable từ Apple Home, Google Home, Amazon Alexa hoặc bất kỳ nền tảng Matter tương thích nào, không cần thay dây điện toàn bộ, không cần hub độc quyền của từng hãng. Khác với dimmer thông thường chỉ chạy tay hoặc qua remote, SR-MT9041A-D cập nhật trạng thái hai chiều (bật/tắt, mức sáng hiện tại) về app theo thời gian thực. Sản phẩm hỗ trợ lắp đặt cả hai kiểu: có dây trung tính (3 dây) và không có dây trung tính (2 dây), phù hợp với đại đa số hộp điện âm tường tại Việt Nam.

SR-MT9041A-D có những tính năng kỹ thuật nào nổi bật so với dimmer thông thường?

Dual-tech Matter over Thread + Zigbee: Một thiết bị hỗ trợ song song hai giao thức không dây. Matter over Thread cho hệ sinh thái smarthome (Apple Home, Google Home, Alexa) và Zigbee cho điều khiển qua remote Zigbee hoặc kinetic switch (công tắc phát điện không cần pin). Không cần chọn một trong hai khi thiết kế hệ thống.

Điện áp đầu vào rộng 100–240 V AC, 50/60 Hz: Hoạt động trực tiếp trên lưới điện Việt Nam (220V/50Hz) và lưới điện quốc tế, không cần adapter trung gian, không rủi ro khi điện áp dao động.

Công suất tải tối đa 250 W (resistive) / 200 W (LED): Đủ để điều khiển từ 1 bóng LED spotlight 12W đến dàn đèn LED downlight toàn bộ phòng khách công suất vừa. Tải cao hơn cần dùng relay phụ hoặc thiết kế song song.

Trailing edge dimming cho LED và driver điện tử: Phương pháp cắt pha trailing edge (cắt pha sau) giảm nhiễu và tiếng ù khi điều chỉnh LED, quan trọng đặc biệt với bóng LED driver không tích hợp bộ lọc nhiễu.

Lắp đặt có hoặc không có dây trung tính (neutral):

  • Method 1 (có dây N): Kết nối đủ L, N, O, SW, vận hành ổn định mọi loại tải.
  • Method 2 (không có dây N): Dùng được ngay với hộp điện âm tường chỉ có dây lửa L, không cần đi lại dây. Lưu ý: yêu cầu tải tối thiểu 20 W @ 240 V AC; tải nhỏ hơn cần lắp thêm Bypass (bán rời).

Điều khiển qua push switch, toggle switch, Zigbee remote và kinetic switch (Green Power): Không buộc người dùng phải mở app. Vận hành cạnh giường ngủ, hành lang, bếp đều qua công tắc thông thường. Zigbee remote và kinetic switch không dây kết nối qua Touchlink.

Đo công suất tiêu thụ (active power & energy metering): Hiển thị Watt thực tế và kWh tích lũy về app, theo dõi điện năng từng khu vực không cần đồng hồ điện phụ.

Soft start và cài đặt độ sáng khởi động (startup brightness): Giải quyết lỗi phổ biến của driver LED không khởi động được sau khi tắt ở mức tối. Cài startup brightness cao hơn mức tắt, đèn sẽ bật lên mức đó trước rồi về mức cài đặt.

Cài đặt độ sáng tối thiểu (minimum brightness): Chặn vùng flicker khi bóng LED nháy lúc điều chỉnh xuống quá thấp. Giữ dimmer hoạt động ở mức sáng thấp nhất mà bóng vẫn ổn định.

Cập nhật firmware OTA (Over-The-Air): Firmware mới được đẩy tự động qua mạng Thread/Matter, không cần tháo thiết bị, không cần cài app riêng.

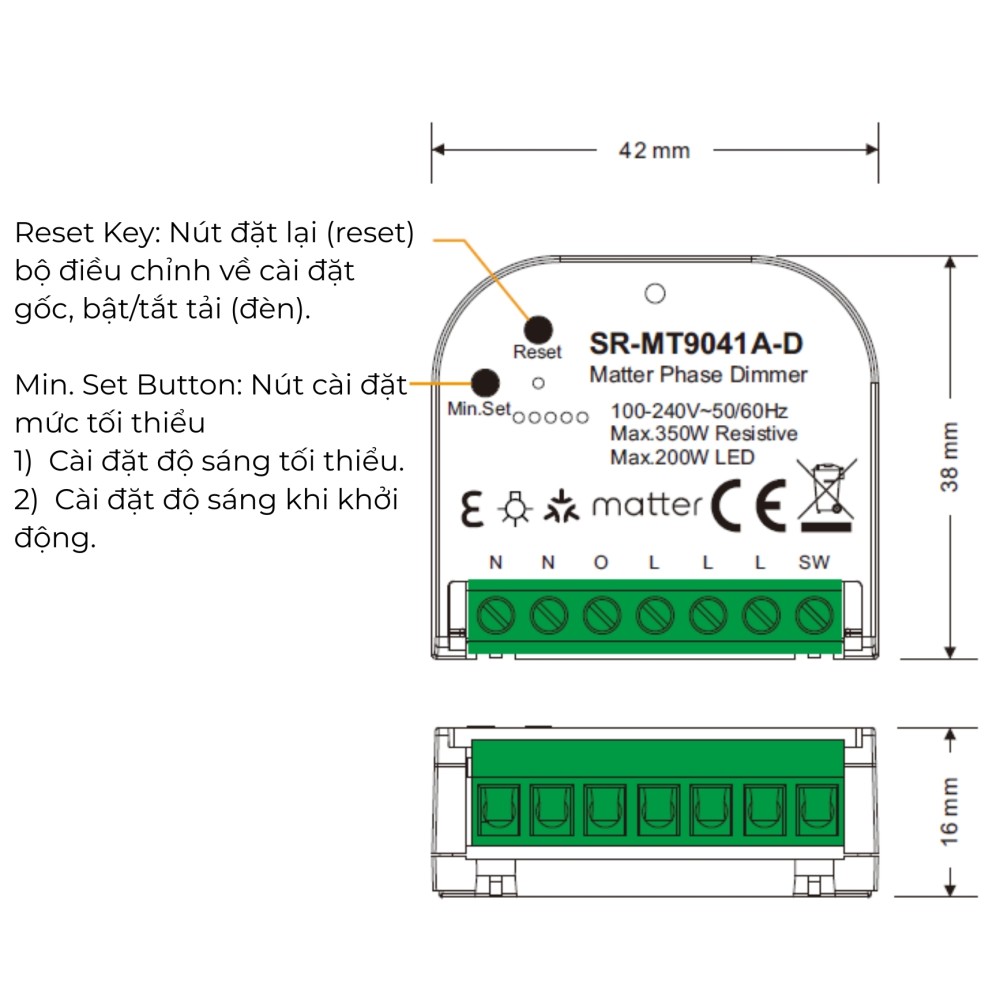

Kích thước miniature 42 × 38 × 16 mm: Lắp vừa hộp âm tường tiêu chuẩn Việt Nam (86 × 86 mm), không cần hộp chuyên dụng.

SR-MT9041A-D phù hợp với dự án nào và đối tượng lắp đặt nào?

Căn hộ & nhà phố retrofit: Nếu hộp điện âm tường không có dây trung tính (tình trạng rất phổ biến ở công trình xây trước 2010), SR-MT9041A-D lắp trực tiếp không cần đi lại dây. Thay thế công tắc cơ học cũ bằng dimmer Matter mà không đập tường.

Dự án nội thất mới và hospitality: Hỗ trợ trailing edge dimming giảm nhiễu, tích hợp scene qua Apple Home hoặc Google Home cho phép thiết lập preset ánh sáng "ăn tối", "đọc sách", "thư giãn" từ app hoặc lệnh thoại.

Hệ thống smarthome đa giao thức: Dual-tech Thread + Zigbee cho phép kết hợp với remote Zigbee cầm tay hoặc kinetic switch không pin vào cùng một dimmer, giải quyết cả vùng không tiện chạy dây công tắc.

Kỹ sư và system integrator mở rộng hệ thống Matter: Là dimmer Matter chuẩn, SR-MT9041A-D hoạt động với bất kỳ Matter controller nào: Apple HomePod, Google Nest Hub, Amazon Echo, Home Assistant Yellow, Homey Pro, không bị lock-in vào một hãng.

Bộ dimmer mini thông minh Matter over Thread + Zigbee (1)

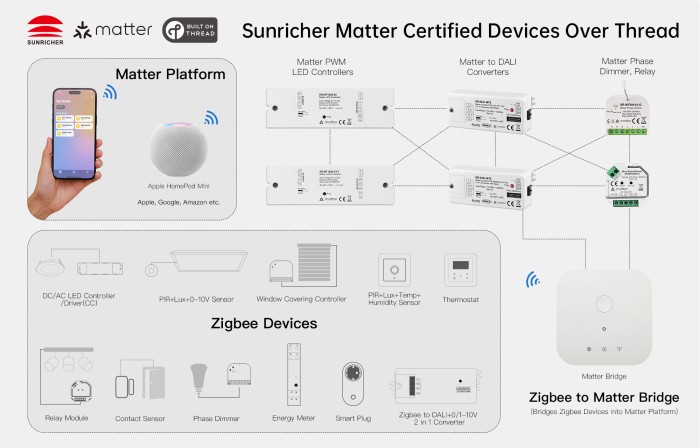

Bộ dimmer mini thông minh Matter over Thread + Zigbee (2)

Hướng dẫn đấu dây và cấu hình SR-MT9041A-D từng bước

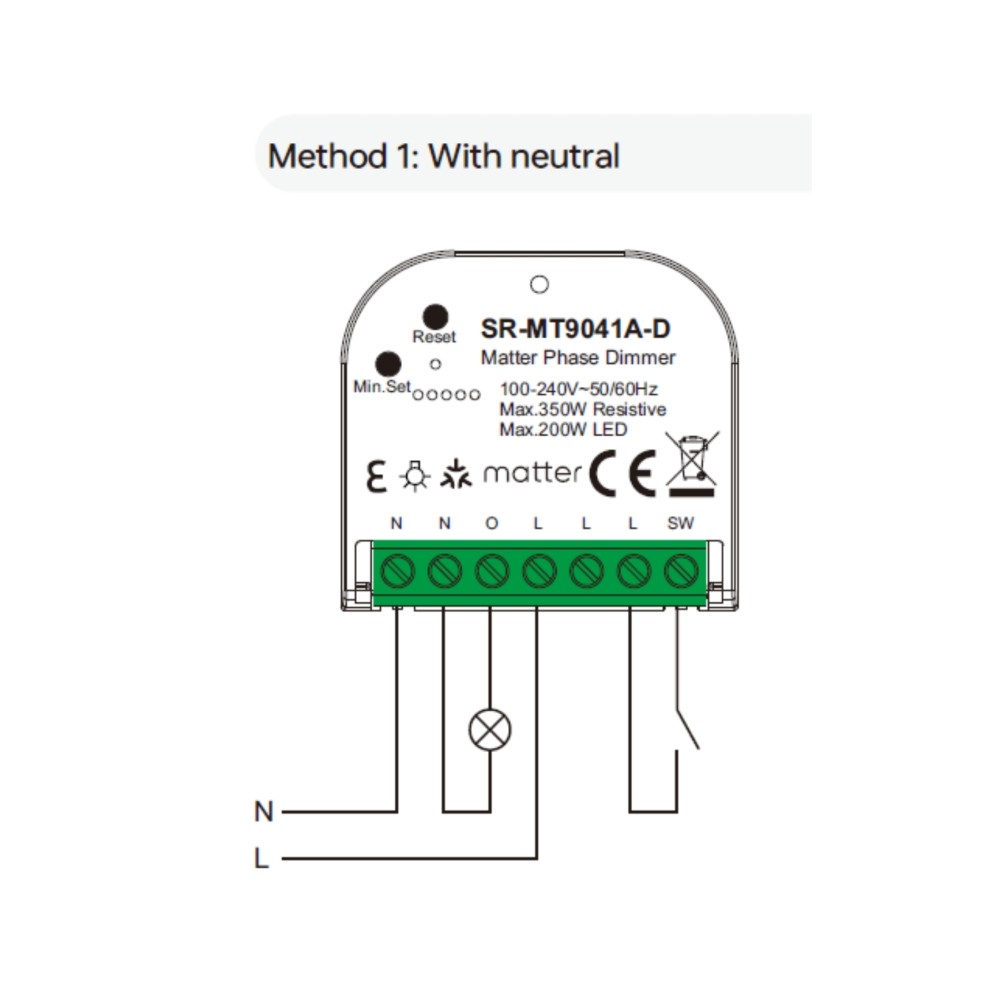

Đấu dây có dây trung tính (Method 1)

Dùng khi hộp điện có đủ dây lửa (L), trung tính (N) và dây đèn (O):

L --> cọc L (đầu vào lửa)

N --> cọc N (đầu vào trung tính)

O --> cọc O (đầu ra điều khiển đèn) SW --> cọc SW (dây công tắc)

Phương án này vận hành ổn định nhất, không yêu cầu công suất tải tối thiểu.

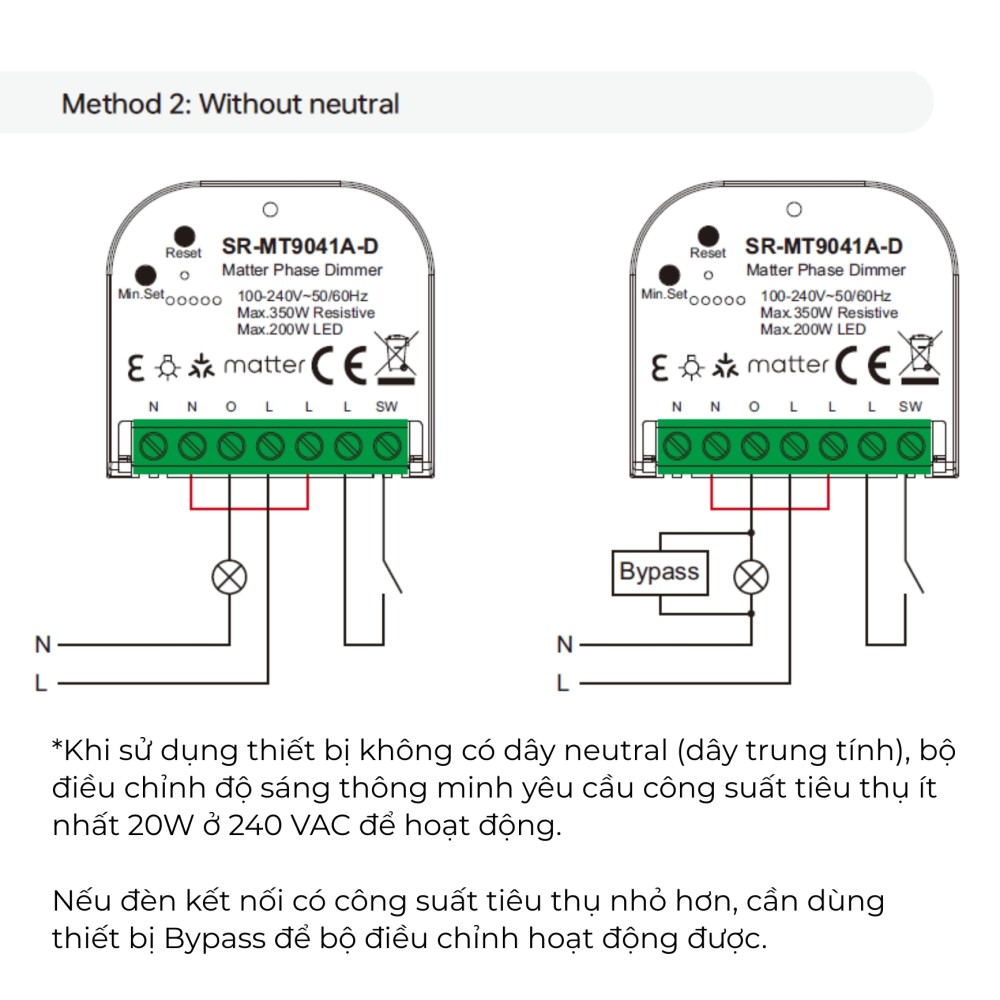

Đấu dây không có dây trung tính (Method 2)

Dùng khi hộp điện chỉ có dây lửa, không có dây N (phổ biến ở nhà cũ):

L --> cọc L

O --> cọc O (đèn)

SW --> cọc SW (công tắc) (cọc N bỏ trống)

Lưu ý quan trọng: Tải phải đạt tối thiểu 20 W @ 240 V AC để dimmer nhận đủ dòng nuôi mạch điều khiển. Nếu tải nhỏ hơn (ví dụ bóng LED 5W), cần lắp thêm Bypass nối song song với tải.

Thêm SR-MT9041A-D vào Apple Home qua HomePod mini

Yêu cầu: iPhone iOS 16.2+ hoặc iPad iPadOS 16.2+, Apple HomePod mini firmware mới nhất, kết nối cùng mạng Wi-Fi.

  1. Đấu dây và cấp điện cho dimmer.
  2. Nhấn nút Reset 5 lần liên tiếp để reset dimmer về trạng thái chưa ghép nối. Bước này bắt buộc nếu thiết bị đã từng thêm vào gateway khác.
  3. Mở app Apple Home, nhấn dấu +, chọn Add Accessory.
  4. Quét mã QR trên nhãn dán của dimmer bằng camera iPhone.
  5. Chọn phòng trùng với phòng đặt HomePod mini, quan trọng để Thread mesh hoạt động đúng.
  6. Đặt tên thiết bị, nhấn Done.

Sau khi thêm thành công, điều khiển bật/tắt và điều chỉnh độ sáng trực tiếp từ app Apple Home, Siri hoặc automation.

Thêm vào Google Home hoặc Amazon Alexa

Quy trình tương tự. Dùng Google Nest Hub (Gen 2+) hoặc Amazon Echo (4th Gen+) làm Matter border router. Nhấn Reset 5 lần trước khi quét QR trên app Google Home hoặc Alexa. Dimmer hiện ra như thiết bị "Light" trong app tương ứng.

Ghép nối Zigbee remote qua Touchlink

  1. Nhấn Reset 4 lần để bật chế độ Touchlink pairing.
  2. Đặt remote trong vòng 10 cm so với dimmer.
  3. Bật chế độ Touchlink pairing trên remote (xem hướng dẫn remote).
  4. Đèn kết nối thiết bị nhấp nháy xác nhận ghép nối thành công.

Lưu ý đa điểm: Nếu muốn 1 remote điều khiển nhiều dimmer, hoặc nhiều remote điều khiển 1 dimmer, dùng 1 dimmer làm Zigbee hub, add tất cả dimmer còn lại và remote vào hub này trước, sau đó mới Touchlink.

Ghép nối kinetic switch Green Power (không pin)

  1. Nhấn Reset 4 lần để bật Learning mode.
  2. Bật Learning mode trên kinetic switch (xem hướng dẫn switch).
  3. Switch xác nhận ghép nối thành công qua đèn LED indicator.

Cài đặt độ sáng tối thiểu (minimum brightness)

Mục đích: Chặn dimmer đi vào vùng sáng quá thấp khiến bóng LED nháy hoặc tắt không kiểm soát.

  1. Điều chỉnh đèn đến mức sáng thấp nhất mà bóng còn hoạt động ổn định (1–50%).
  2. Giữ nút Min.Set 3 giây, đèn nhấp nháy xác nhận.
  3. Từ nay dimmer sẽ không xuống dưới mức này. Để xóa cài đặt: điều chỉnh lên 100% rồi giữ Min.Set 3 giây.

Cài đặt độ sáng khởi động (startup brightness)

Mục đích: Giải quyết lỗi driver LED không bật được khi đã tắt ở mức tối.

  1. Điều chỉnh đèn đến mức startup mong muốn (1–50%).
  2. Nhấn nút Min.Set 2 lần liên tiếp, đèn nhấp nháy xác nhận.
  3. Khi bật lại từ trạng thái tắt, driver sẽ khởi động ở mức này trước, rồi về mức đã đặt. Để xóa: tắt đèn hoàn toàn (0%) rồi nhấn Min.Set × 2.

Reset về cài đặt gốc (factory reset)

Có hai cách:

  • Nhấn Reset 5 lần liên tiếp.
  • Bật/tắt nguồn theo trình tự: ON dưới 1s, OFF trên 3s, ON trên 3s, OFF dưới 1s, ON trên 3s, OFF dưới 1s, ON trên 3s, OFF dưới 1s, ON trên 3s, OFF dưới 1s, ON (xem bảng trình tự trong datasheet trang 8).

Câu hỏi thường gặp

Có. Vì SR-MT9041A-D dùng Matter over Thread (không phải Matter over Wi-Fi), thiết bị cần một Thread Border Router để kết nối với mạng Wi-Fi nhà. Các thiết bị sau đều đóng vai trò Thread Border Router: Apple HomePod mini (2nd gen), Apple HomePod (2023), Google Nest Hub (2nd gen), Amazon Echo (4th gen), Nanoleaf Thread Border Router. Nếu đã có ít nhất một trong số này trong nhà, không cần mua thêm gì.

Được. Sản phẩm hỗ trợ kiểu đấu dây 2 dây không neutral (Method 2). Điều kiện: tải phải đạt tối thiểu 20 W @ 240 V AC để dimmer có đủ dòng nuôi mạch. Nếu tải nhỏ hơn (bóng LED 5–15W đơn chiếc), cần lắp thêm Bypass song song với tải. Bypass bán rời, không kèm theo sản phẩm.

SR-MT9041A-D hỗ trợ: dimmable LED bulb và LED driver điện tử (tối đa 200 W), bóng halogen điện áp cao HV (250 W), bóng halogen điện áp thấp LV qua biến áp điện tử (200 W), bóng sợi đốt incandescent (250 W). Không dùng cho LED non-dimmable, đèn huỳnh quang, motor hoặc tải điện dung lớn không qua driver.

Có. Matter over Thread hỗ trợ local control: khi mất kết nối internet, dimmer vẫn nhận lệnh từ app nếu điện thoại và border router cùng trong mạng LAN nhà. Các tính năng cần cloud như điều khiển từ xa khi ra ngoài và firmware OTA sẽ không khả dụng khi mất internet.

Ba điểm khác biệt chính: (1) Matter-native hoạt động trực tiếp với Apple Home, Google Home, Alexa mà không cần app của hãng SR hay cloud server riêng; (2) Dual-tech Thread + Zigbee vừa vào hệ sinh thái Matter vừa ghép Zigbee remote/kinetic switch vào cùng một dimmer; (3) Cập nhật trạng thái 2 chiều với mức sáng và trạng thái bật/tắt đồng bộ về app theo thời gian thực, khác với dimmer một chiều chỉ gửi lệnh mà không báo trạng thái.
