SR-MT9041A-R: Relay Module Thông Minh Matter over Thread + ZigBee Lắp Tủ Điện, Điều Khiển Đèn Qua Apple Home Và Google Home

SR-MT9041A-R là relay module (rơ-le thông minh) 1 kênh chuẩn Matter over Thread tích hợp ZigBee dual-tech, thiết kế lắp trong hộp âm tường tiêu chuẩn hoặc gắn DIN rail trong tủ điện, cho phép điều khiển bật/tắt đèn và thiết bị điện từ Apple Home, Google Home và Amazon Alexa mà không cần thay công tắc hay đấu lại toàn bộ mạch điện. Thiết bị hỗ trợ cả tải điện trở (resistive), tải điện dung (capacitive) và tải cảm kháng (inductive), đồng thời có chức năng đo công suất và điện năng tiêu thụ theo thời gian thực.

SR-MT9041A-R cập nhật trạng thái hai chiều về app: trạng thái bật/tắt và dữ liệu điện năng đồng bộ về Apple Home, Google Home hoặc Alexa ngay khi thay đổi, kể cả khi relay được kích hoạt qua công tắc vật lý hoặc Zigbee remote.

SR-MT9041A-R Là Gì Và Tính Năng Nổi Bật

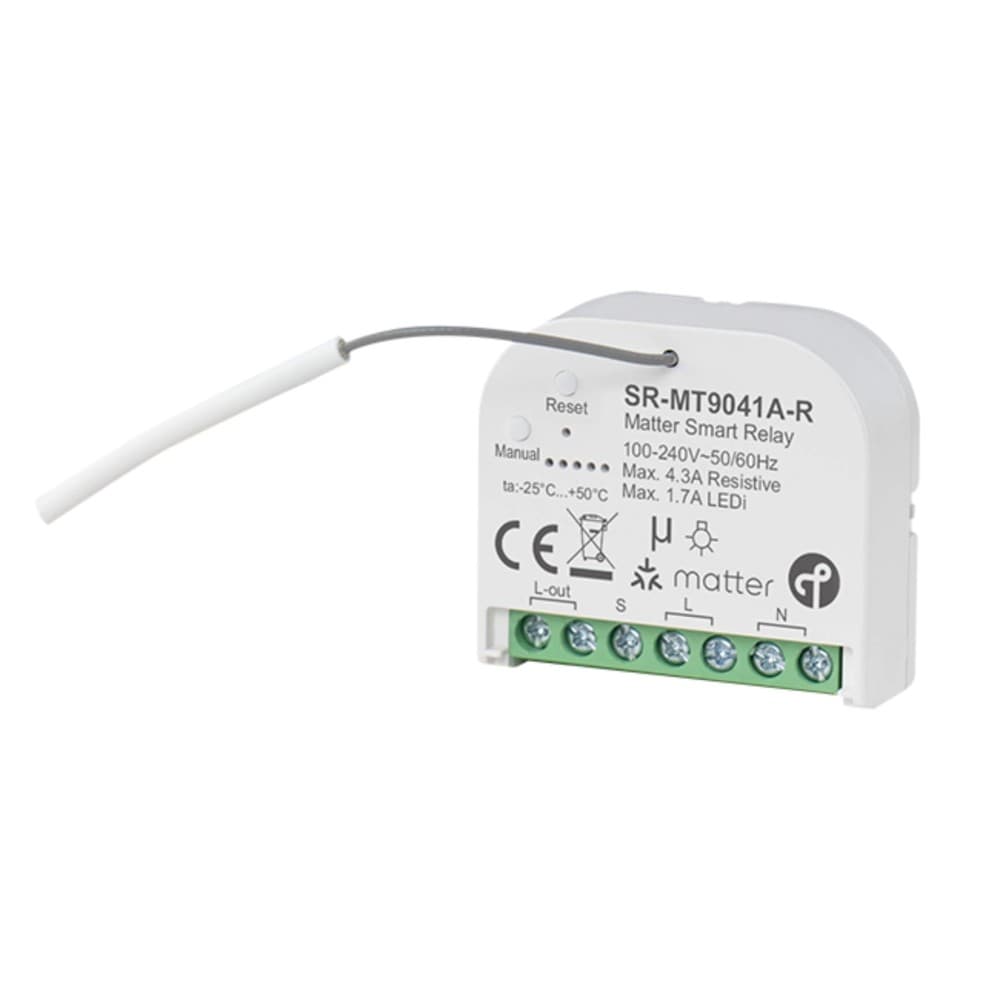

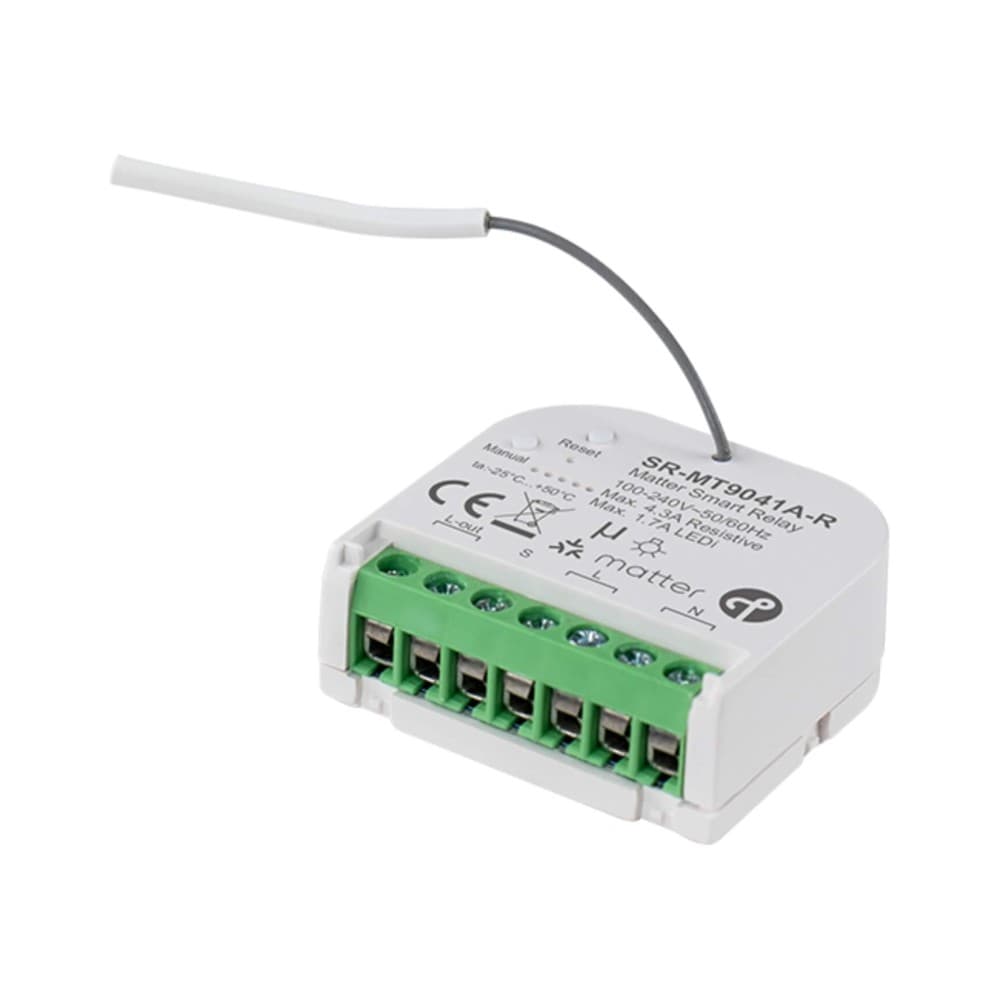

SR-MT9041A-R là relay module Matter over Thread + ZigBee 1 kênh, tải tối đa 4.3A với tải điện trở, kích thước 42 x 38 x 16 mm, hỗ trợ lắp có và không có dây trung tính, đo điện năng tích hợp.

Matter over Thread + ZigBee dual-tech: Hai giao thức độc lập trên cùng một thiết bị. Matter over Thread cho phép điều khiển qua Apple Home, Google Home, Alexa mà không cần hub riêng (khi dùng HomePod mini làm Thread Border Router). ZigBee cho phép pair trực tiếp với Zigbee remote hoặc Green Power kinetic switch (công tắc cơ học không dùng pin) mà không cần app.

Tải tối đa 4.3A với tải điện trở, 1.7A với tải cảm kháng/điện dung: Đủ để điều khiển đèn LED, đèn huỳnh quang, quạt trần và các thiết bị điện gia dụng có tải nhỏ. Cần kiểm tra loại tải trước khi đấu nối để chọn đúng ngưỡng an toàn.

Lắp được có và không có dây trung tính (neutral/no-neutral): Khi không có dây N trong hộp âm tường, relay vẫn hoạt động với điều kiện tải tiêu thụ tối thiểu 3W ở 240 VAC. Nếu tải nhỏ hơn (ví dụ đèn LED công suất thấp), cần lắp thêm Bypass để đảm bảo đủ dòng duy trì.

Đo công suất và điện năng tiêu thụ (Active Power + Energy Metering): Theo dõi công suất tiêu thụ thực tế và lũy kế điện năng trực tiếp qua app. Hữu ích để kiểm soát chi phí điện hoặc phát hiện thiết bị tiêu thụ bất thường.

Cập nhật trạng thái hai chiều: Khi relay được kích hoạt qua công tắc vật lý (dây S), Zigbee remote, hay Green Power switch, trạng thái bật/tắt cập nhật ngay về Apple Home, Google Home và Alexa. Không xảy ra tình trạng app hiển thị sai trạng thái thực tế.

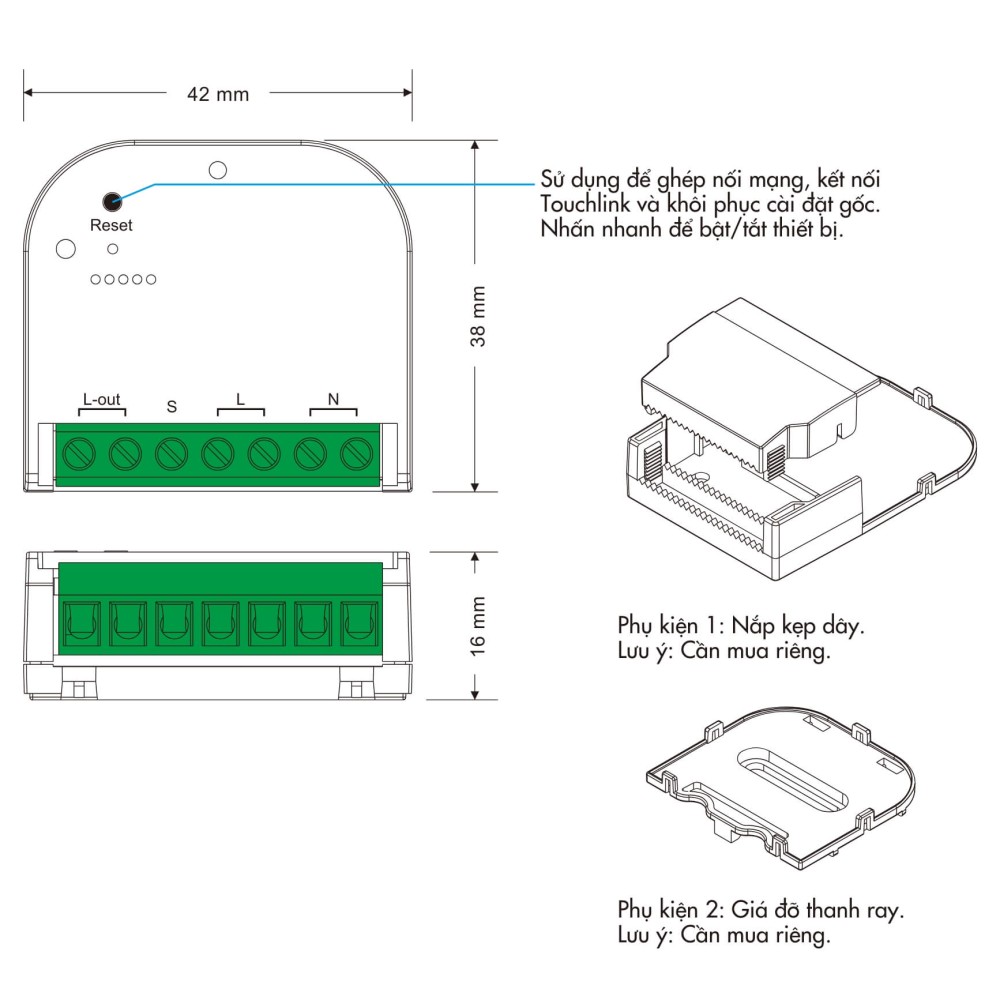

Kích thước siêu nhỏ 42 x 38 x 16 mm: Vừa gọn trong hộp âm tường tiêu chuẩn châu Âu, phù hợp cải tạo mà không cần thay hộp hay đục tường thêm. Có phụ kiện gắn DIN rail (mua thêm) cho lắp đặt trong tủ điện.

Hỗ trợ Green Power kinetic switch (công tắc cơ học không dùng pin): Cho phép lắp công tắc bật/tắt tại bất kỳ vị trí nào trên tường mà không cần kéo dây điện, không cần pin. Phù hợp cải tạo nhà cũ muốn thêm điểm điều khiển mà không đục tường.

Tương thích đa nền tảng Matter: Apple Home (Siri, Apple Watch, CarPlay), Google Home (Google Assistant), Amazon Alexa. Điều khiển từ xa khi ngoài nhà qua internet, hoặc local control trong mạng LAN khi mất internet.

SR-MT9041A-R Phù Hợp Với Ai?

SR-MT9041A-R phù hợp với bốn nhóm chính: căn hộ retrofit, nhà cũ không có dây trung tính, dự án muốn tích hợp Zigbee remote, và người dùng cần theo dõi điện năng.

Căn hộ và nhà phố retrofit: Lắp sau công tắc hiện có, không cần thay công tắc hay đục tường thêm. Kích thước 42 x 38 x 16 mm vừa gọn trong hộp âm tường tiêu chuẩn, biến công tắc cơ thành điểm điều khiển thông minh chỉ bằng thao tác đấu dây đơn giản.

Nhà cũ không có dây trung tính trong hộp âm tường: Relay hoạt động không cần dây N với điều kiện tải tối thiểu 3W. Giải quyết bài toán phổ biến nhất khi nâng cấp smarthome cho nhà xây trước năm 2010 tại Việt Nam.

Dự án cần Zigbee remote hoặc Green Power switch: Tích hợp song song Zigbee remote điều khiển không dây và Green Power kinetic switch tại các vị trí không có hộp âm tường, tạo hệ thống điều khiển linh hoạt nhiều điểm mà không kéo thêm dây.

Văn phòng và không gian thương mại nhỏ: Lắp trong tủ điện qua DIN rail bracket (phụ kiện), kết hợp với Apple Home hoặc Google Home để tự động hóa chiếu sáng theo giờ làm việc, giảm tiêu thụ điện và theo dõi điện năng từng khu vực.

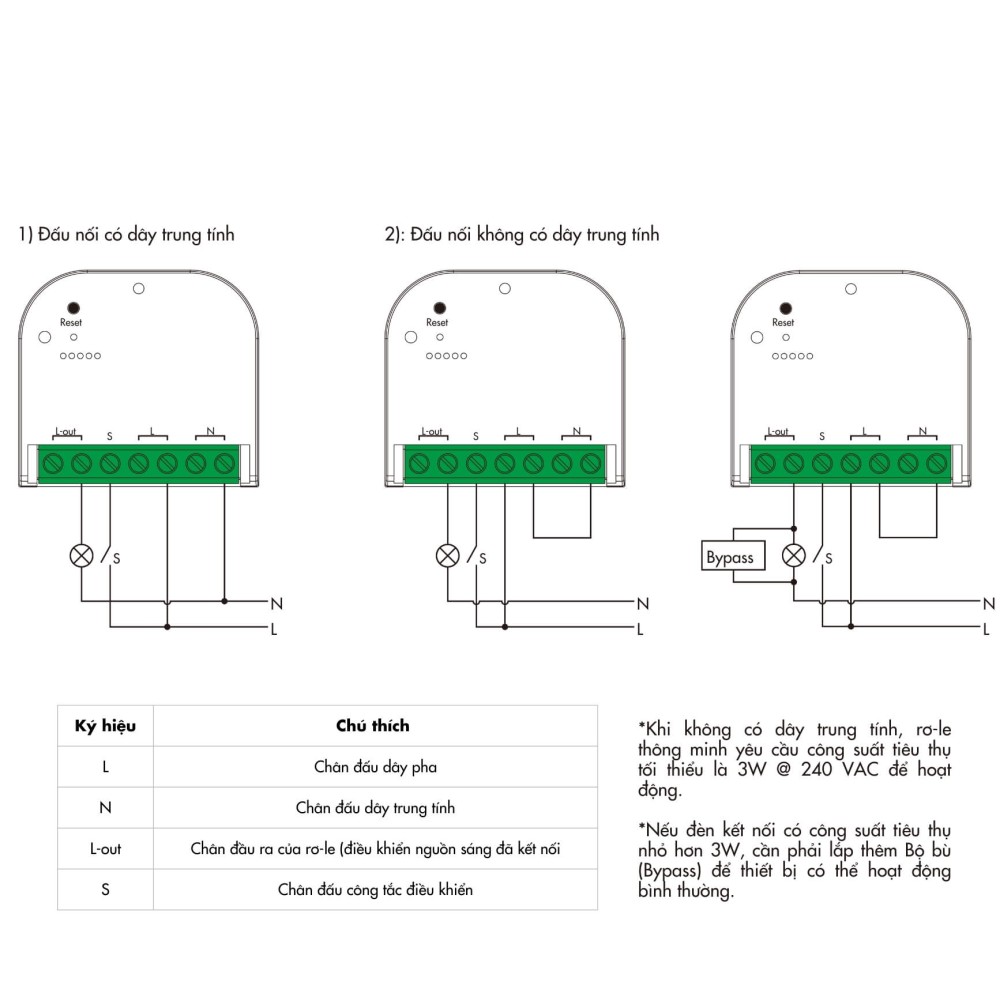

Hướng Dẫn Đấu Nối SR-MT9041A-R

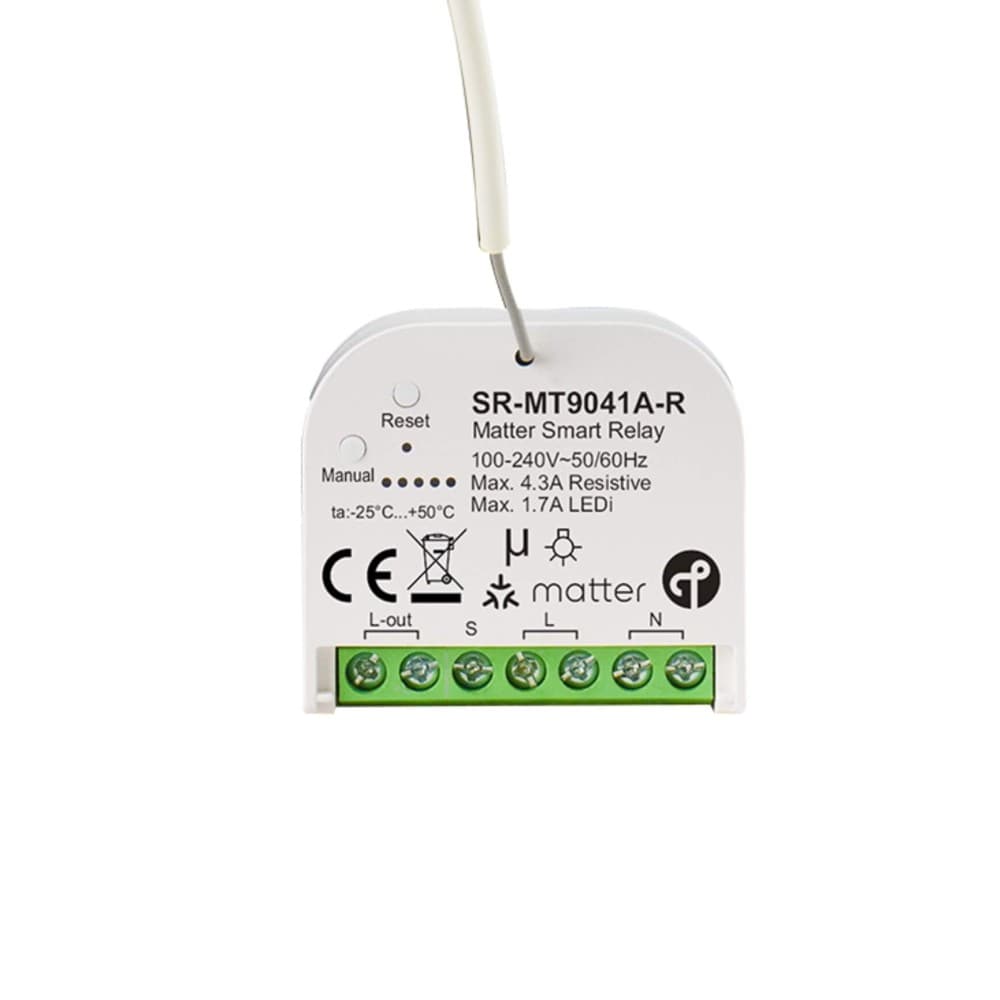

SR-MT9041A-R có 4 terminal: L (dây pha vào), N (dây trung tính), S (công tắc vật lý), L-out (ngõ ra tải). Hỗ trợ 2 kiểu đấu: có dây trung tính và không có dây trung tính.

Sơ Đồ 1: Có Dây Trung Tính (Khuyến Nghị)

Đấu dây L (pha) vào terminal L, dây N (trung tính) vào terminal N, dây công tắc vật lý vào terminal S, ngõ ra tải vào L-out. Đây là cấu hình hoạt động ổn định nhất, không yêu cầu tối thiểu tải.

Sơ Đồ 2: Không Có Dây Trung Tính

Đấu dây L (pha) vào terminal L, dây công tắc vào terminal S, ngõ ra tải vào L-out. Bỏ trống terminal N. Tải kết nối phải tiêu thụ tối thiểu 3W ở 240 VAC để relay duy trì hoạt động. Nếu tải dưới 3W (đèn LED nhỏ), bắt buộc lắp thêm Bypass song song với tải.

Lưu Ý Loại Công Tắc Vật Lý

SR-MT9041A-R có 2 phiên bản firmware: một phiên bản dành cho công tắc nhấn (push switch) và một phiên bản dành cho công tắc gạt (toggle on/off switch). Cần xác nhận loại công tắc khi đặt hàng để nhận đúng firmware.

Câu hỏi thường gặp

SR-MT9041A-R dùng Matter over Thread, nên cần có Thread Border Router trong nhà. Nếu đã có Apple HomePod mini, HomePod (thế hệ 2) hoặc Apple TV 4K (thế hệ 3) thì đó chính là Thread Border Router, không cần mua thêm gì. Google Home cần Nest Hub (thế hệ 2) trở lên. Ngoài Matter, thiết bị còn có giao thức ZigBee độc lập, cho phép pair trực tiếp với Zigbee remote mà không cần hub Matter.

Được, nhưng có điều kiện. SR-MT9041A-R hoạt động không dây trung tính khi tải tiêu thụ tối thiểu 3W ở 240 VAC. Nếu bạn đang dùng đèn LED công suất thấp (dưới 3W), cần lắp thêm Bypass song song với đèn để cung cấp đủ dòng duy trì cho relay. Liên hệ KNXStore để tư vấn Bypass phù hợp.

1 SR-MT9041A-R điều khiển 1 kênh tải. Số bóng đèn phụ thuộc vào tổng công suất: tối đa 4.3A với tải điện trở (khoảng 950W ở 220V). Ví dụ: bạn có thể nối 10 bóng LED 9W (tổng 90W) qua 1 relay mà không vấn đề gì. Nếu muốn điều khiển nhiều kênh độc lập, cần mua thêm relay cho mỗi kênh.

Có. Matter hỗ trợ local control trong mạng LAN: khi mất internet nhưng router còn hoạt động và điện thoại cùng mạng WiFi, lệnh bật/tắt vẫn thực thi. Ngoài ra, công tắc vật lý đấu vào terminal S hoạt động hoàn toàn độc lập với internet, bật/tắt được mọi lúc. Zigbee remote cũng hoạt động không phụ thuộc internet sau khi đã pair. Automation phụ thuộc cloud (lịch hẹn giờ qua server, notification) sẽ không hoạt động khi mất internet.

Relay thông thường chỉ bật/tắt qua công tắc vật lý hoặc remote RF riêng, không có khả năng điều khiển từ xa qua internet, không cập nhật trạng thái về app, và không tích hợp được vào hệ sinh thái smarthome. SR-MT9041A-R bổ sung Matter over Thread để điều khiển từ Apple Home, Google Home, Alexa; ZigBee để dùng remote và Green Power switch; và đo điện năng để theo dõi tiêu thụ. Trạng thái thực tế luôn đồng bộ hai chiều về app dù relay được kích hoạt qua kênh nào.
