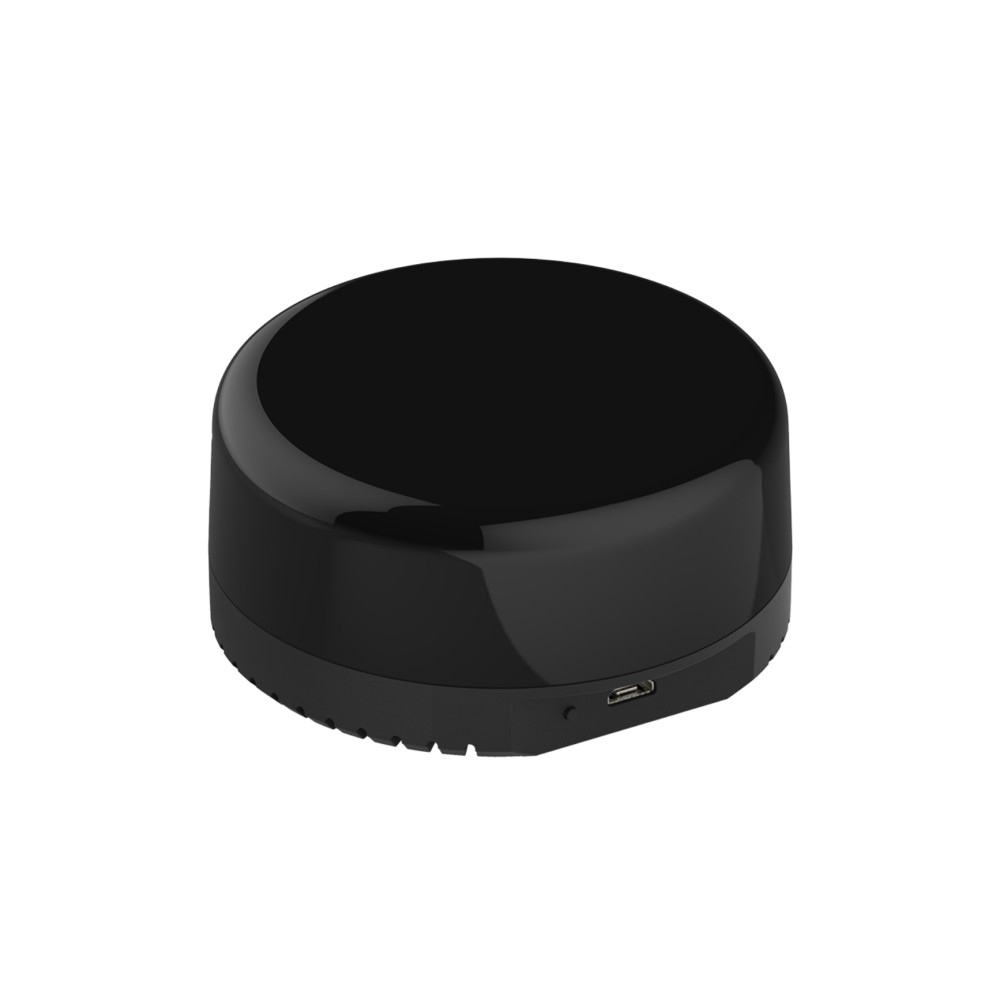

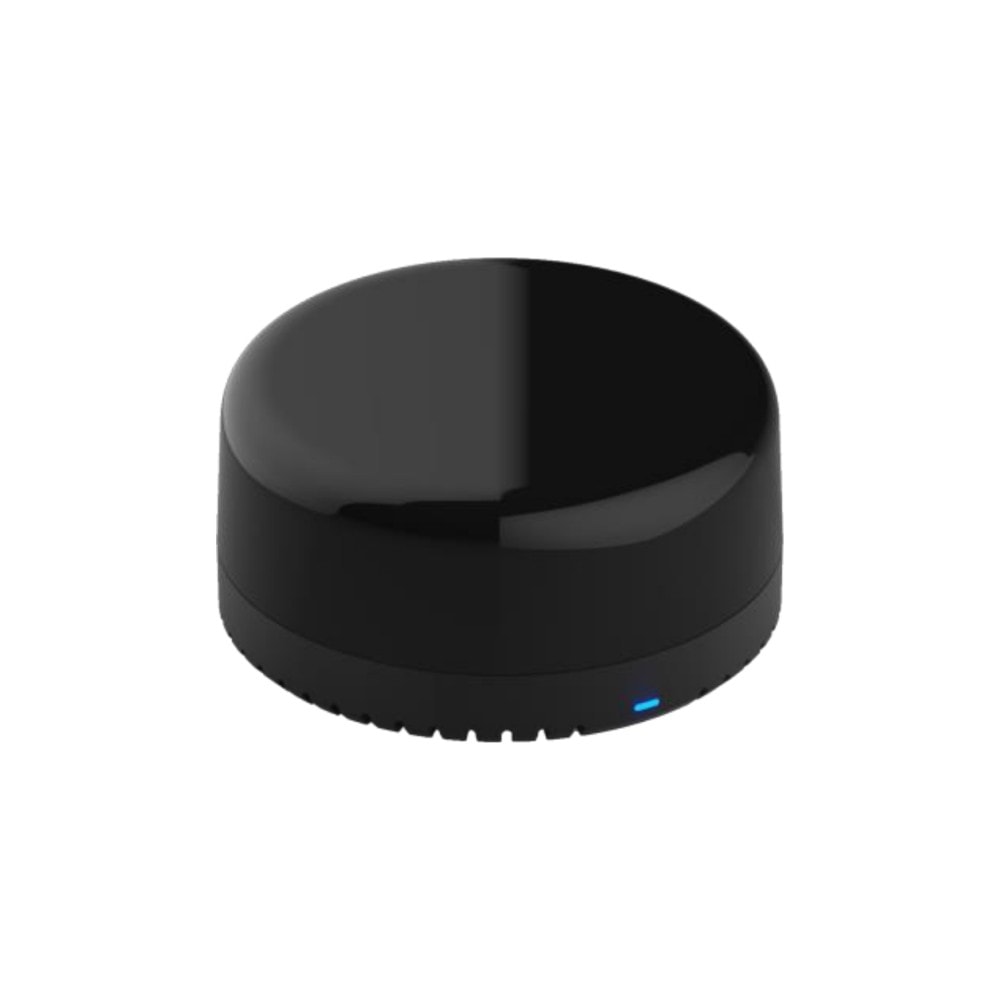

Tổng quan về bộ điều khiển hồng ngoại Casambi Remotec BXT-130

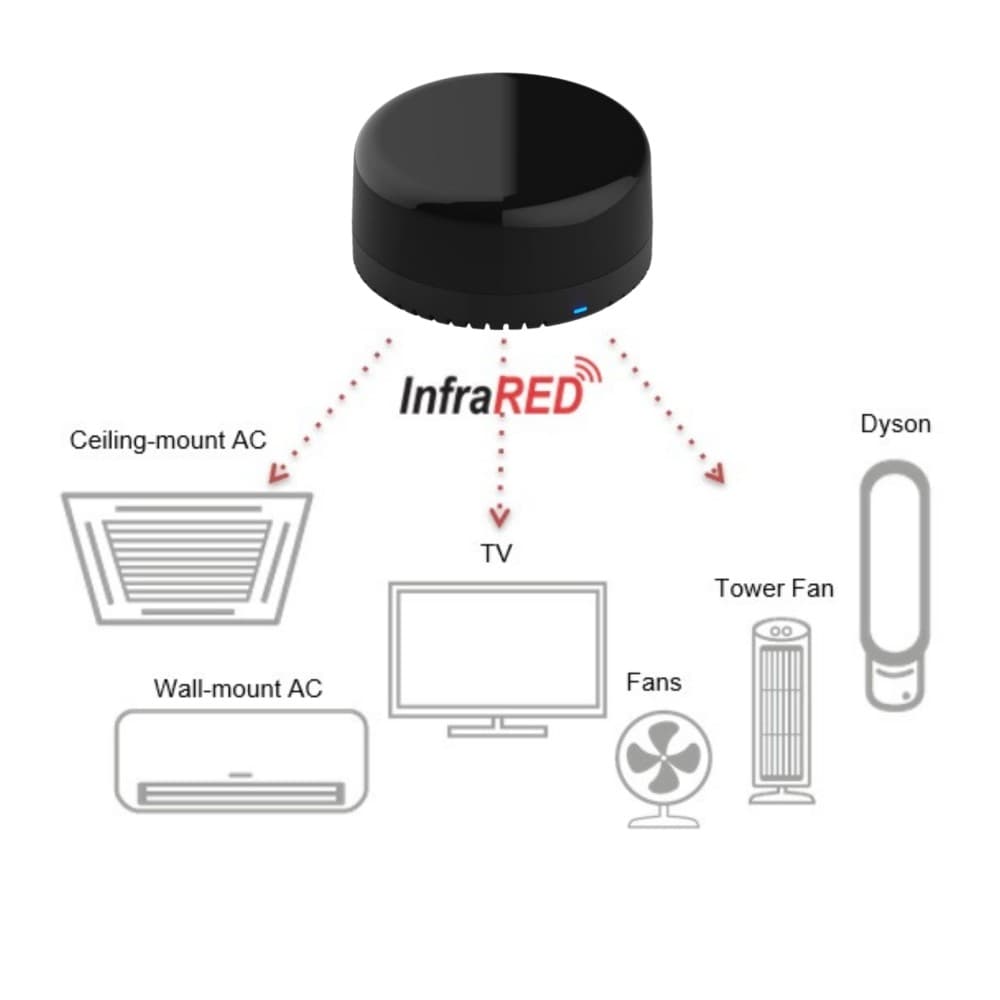

Bộ mở rộng hồng ngoại Remotec BXT-130 là một thiết bị mở rộng điều khiển hồng ngoại hoạt động trong hệ sinh thái mạng lưới Casambi Bluetooth, mang đến sự tiện lợi và khả năng điều khiển các thiết bị điện tử trong phòng như máy điều hòa không khí, quạt, TV, đầu DVD/Blu-ray và hộp TV. Với kết nối Bluetooth, thiết bị này giúp bạn dễ dàng điều khiển các thiết bị điện tử trong không gian sống thông qua ứng dụng “Casambi” có sẵn trên cả iOS và Android.

Bộ mở rộng này sử dụng sóng hồng ngoại để điều khiển các thiết bị và có khả năng học lệnh từ các điều khiển hồng ngoại của các thiết bị như máy điều hòa và các thiết bị điện tử tiêu dùng khác. Với tính năng học lệnh và tích hợp điều khiển hồng ngoại cho nhiều thiết bị, BXT-130 cung cấp khả năng kiểm soát linh hoạt và tiện lợi từ xa. Bạn có thể dễ dàng cài đặt và điều khiển thiết bị từ điện thoại thông minh của mình, mang đến sự thoải mái tối đa cho người dùng.

Tính năng chính của BXT-130

  • Bộ mở rộng hồng ngoại Remotec BXT-130 kết nối với mạng lưới Casambi Bluetooth để điều khiển máy điều hòa, quạt và các thiết bị điện tử khác như TV, đầu DVD/Blu-ray và hộp TV.
  • Sử dụng Chip Bluetooth Low Energy siêu tiết kiệm năng lượng
  • Thiết bị học lệnh hồng ngoại từ các điều khiển cũ, có khả năng học các lệnh như bật/tắt, điều chỉnh nhiệt độ máy lạnh và nhiều chức năng khác.
  • Tích hợp điều khiển từ xa qua ứng dụng "Casambi" trên cả iOS và Android giúp người dùng dễ dàng quản lý các thiết bị điện tử trong phòng.
  • Có thể học tới 16 nút chức năng khác nhau, giúp tùy chỉnh theo nhu cầu sử dụng cho các thiết bị điều khiển hồng ngoại.
  • Điều chỉnh thời gian trễ giữa các lệnh hồng ngoại khi thiết lập các cảnh để tối ưu hóa quá trình điều khiển.
  • Khoảng cách điều khiển hồng ngoại lên tới 15m và khoảng cách kết nối RF là 50m, phù hợp với các không gian lớn.
  • Thiết kế nhỏ gọn, dễ dàng lắp đặt với kích thước Dia. 80mm x 40mm.

Ghép nối và hủy ghép nối bộ điều khiển IR

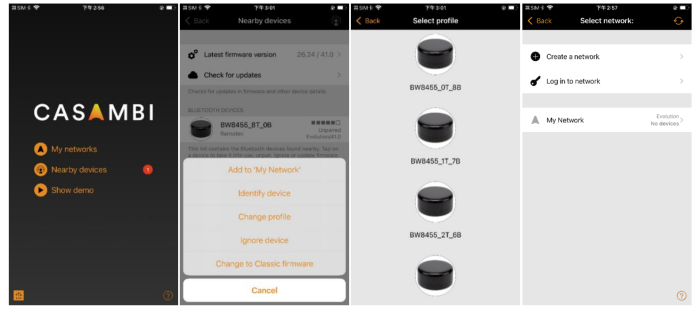

Bước 1: Tải xuống ứng dụng “Casambi”, kết nối bộ mở rộng IR BXT-130 với Bluetooth, Casambi sẽ tự động phát hiện các thiết bị gần đó hiển thị như bên dưới. Nhấn vào thiết bị để thêm nó vào mạng. Người dùng có thể thay đổi chuyên nghiệp file trên nhiều nút chuyển đổi và nút ấn cho đến ứng dụng ưa thích, cài đặt mặc định là 8 nút chuyển đổi.

Lưu ý:

  • Không thể đặt "Push Button" làm điều khiển cảnh "Scene Control", vui lòng chọn "Toggle" khi bạn muốn định cấu hình điều khiển cảnh.
  • Ứng dụng có sẵn trong Apple App Store và Google Play.

Bước 2: Nhấn “add to my network” để thêm BXT-130 vào mạng Casambi, người dùng có thể thêm vào mạng hiện có hoặc tạo mạng mới.

Ghép nối và hủy ghép nối bộ điều khiển IR (1)

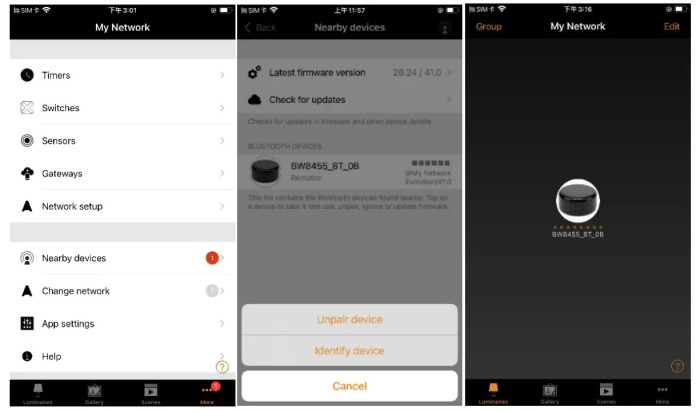

Bước 3: Hủy ghép nối BXT-130 để xóa khỏi mạng Casambi. Nhấn vào “nearby devices“ rồi nhấp vào BXT-130 để hủy ghép nối hoặc nhấp vào “Edit” để xóa thiết bị. Lưu ý: Dữ liệu IR sẽ không bị xóa sau khi hủy ghép nối.

Ghép nối và hủy ghép nối bộ điều khiển IR (2)

Cách cài đặt hồng ngoại

Thiết bị BXT-130 có thể học các lệnh từ các điều khiển hồng ngoại của các thiết bị điện tử như máy điều hòa, thiết bị AV (ví dụ: TV), quạt, và các thiết bị khác.

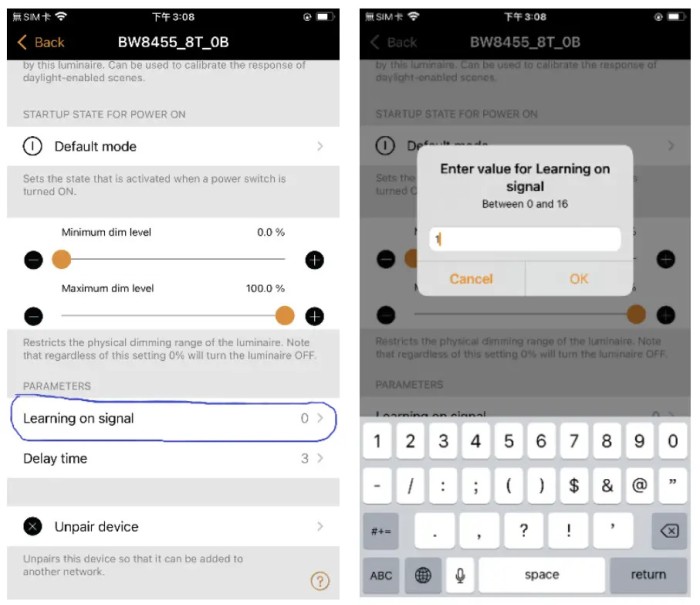

Để học lệnh hồng ngoại, nhấn đúp vào BXT-130 trên trang thiết bị, cuộn xuống và nhấn vào "Learn about signal". Một cửa sổ pop-up sẽ xuất hiện yêu cầu bạn nhập một số từ 0 đến 16, tham khảo bảng ánh xạ dưới đây để lựa chọn.

Cách cài đặt hồng ngoại (1)

Lưu ý 1: Có 8 phím cho nút nhấn và tối đa 16 phím cho nút công tắc.
Lưu ý 2: Mọi lệnh hoặc chức năng hồng ngoại đều có thể học, ví dụ như điều chỉnh nhiệt độ máy điều hòa 25ºC (Cool), không chỉ giới hạn ở ON/OFF. Người dùng có thể thay đổi tên các nút cho phù hợp với nhu cầu sử dụng của mình.

Button Value
Push button 1 / On/off button 1 ON 1
Push button 2 / Toggle button 2 ON 2
Push button 3 / Toggle button 3 ON 3
Push button 4 / Toggle button 4 ON 4
Push button 5 / Toggle button 5 ON 5
Push button 6 / Toggle button 6 ON 6
Push button 7 / Toggle button 7 ON 7
Push button 8 / Toggle button 8 ON 8
1 OFF switch button 9
2 OFF switch button 10
3 OFF switch button 11
4 OFF switch button 12
5 OFF toggle button 13
6 OFF switch button 14
7 OFF switch button 15
8 OFF toggle button 16

Ví dụ: Học lệnh bật/tắt TV/Quạt hoặc máy điều hòa (AC) cho các nút công tắc 1 và 9

a) Nhập giá trị 1 làm tham số để học lệnh bật TV/Quạt/Máy điều hòa (AC) ON.

b) Đèn LED của BXT-130 sẽ chuyển sang màu đỏ.

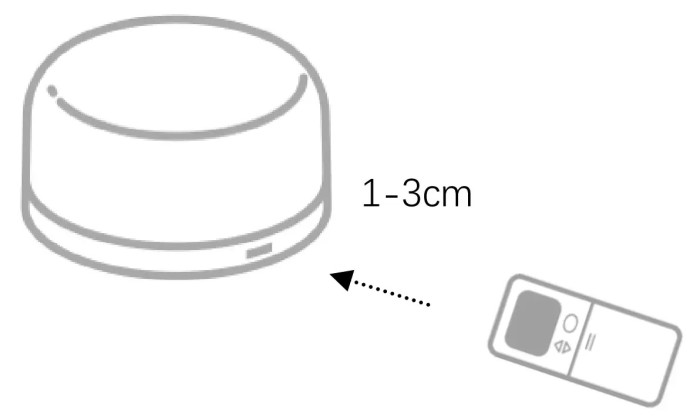

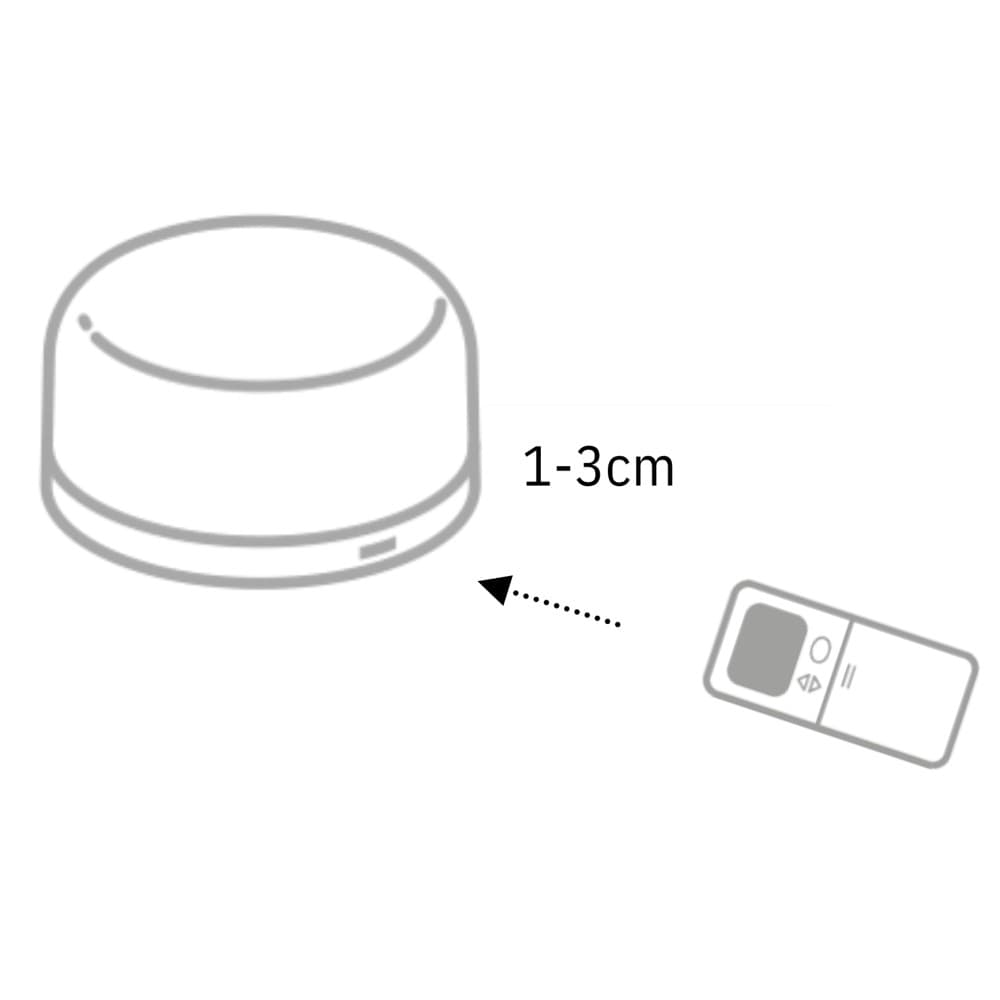

c) Chỉ cần đưa điều khiển từ xa của bạn vào đèn LED đỏ ở khoảng cách 1-3 cm, sau đó nhấn nút POWER và thả ra. Đối với nút nguồn của máy điều hòa, vì đây là mã lệnh riêng biệt, hãy điều chỉnh điều khiển từ xa máy điều hòa về trạng thái OFF trước khi học, sau đó nhấn lại để học lệnh ON. Nếu bạn đang học lệnh, ví dụ, 25℃ Cooling, hãy điều chỉnh điều khiển từ xa của máy điều hòa về 25℃ Cooling và POWER OFF trước khi học, sau đó nhấn POWER ON để học nhiệt độ.

Cách cài đặt hồng ngoại (2)

d) Đèn LED đỏ của BXT-130 sẽ nhấp nháy hai lần nếu việc học lệnh thành công, nếu không sẽ nhấp nháy 6 lần để thông báo lỗi.

e) Nếu việc học không thành công, hãy nhập giá trị 0 để xóa giá trị cũ, sau đó nhập giá trị 1 để kích hoạt lại quá trình học lệnh hồng ngoại.

f) Để học lệnh POWER OFF, nhập giá trị 9 và lặp lại các bước từ b) đến e).

Lưu ý: Nếu người dùng đang học lệnh cho thiết bị AV (ví dụ: TV), vui lòng nhấn một lần (1 giây) và sau đó thả ra trên điều khiển từ xa gốc của bạn.

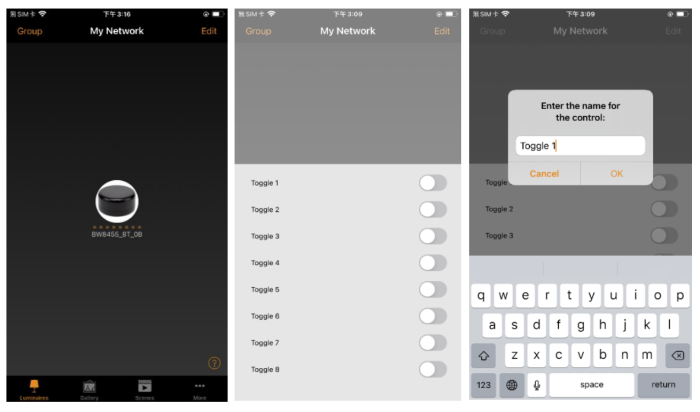

Quay lại trang thiết bị, nhấn và giữ biểu tượng BXT-130, sau đó tất cả các nút sẽ xuất hiện để bạn có thể điều khiển và đổi tên các nút nếu cần.

Cách cài đặt hồng ngoại (3)

Cài đặt thời gian trễ giữa mỗi mã hồng ngoại trong điều khiển cảnh

Khi thiết lập một cảnh, có thể kích hoạt nhiều công tắc và bộ mở rộng sẽ phát ra nhiều tín hiệu hồng ngoại. Thời gian trễ mặc định giữa mỗi tín hiệu là 300 mili giây, nhưng trong một số trường hợp, bạn có thể cần thời gian trễ lâu hơn. Dưới đây là cách để tăng thời gian trễ:

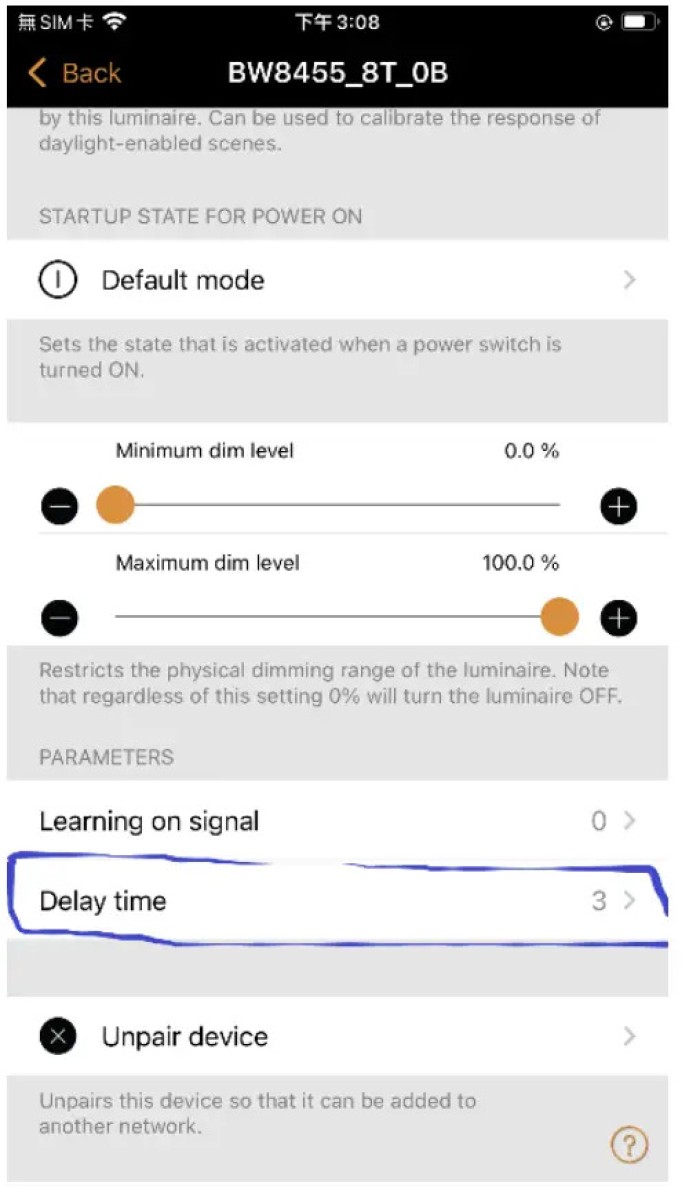

Bước 1: Nhấn đúp vào biểu tượng BXT-130 trên trang thiết bị.

Bước 2: Cuộn xuống và nhấn vào “Delay time”.

Đặt thời gian trễ giữa mỗi mã hồng ngoại trong điều khiển cảnh

Bước 3: Nhập giá trị từ 3 (300 mili giây) đến 20 (2000 mili giây hoặc 2 giây), vui lòng đảm bảo rằng giá trị học đã được thiết lập về 0 khi cài đặt thời gian trễ, nếu không sẽ kích hoạt quá trình học.

Bước 4: Nhấn OK để xác nhận, BXT-130 sẽ kích hoạt thời gian trễ mới trong phần điều khiển cảnh.

Xóa dữ liệu học và cài đặt thời gian trễ

Nhấn và giữ nút thiết bị trong 5 giây, đèn LED đỏ sẽ nhấp nháy hai lần, dữ liệu học và cài đặt thời gian trễ sẽ được xóa.
